SmallHD FOCUS Bolt 500 RX Wireless Monitor

SmallHD FOCUS Bolt 500 RX langaton monitori

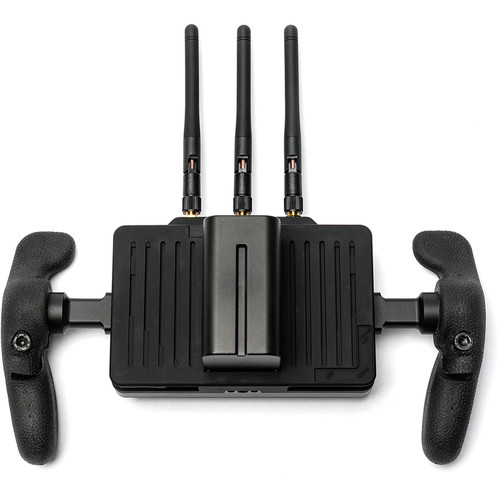

SmallHD FOCUS Bolt 500 RX Wireless Monitor yhdistää SmallHD:n suositun FOCUS-näytön ja Teradekin Bolt 500 -langattoman vastaanottimen yhdessä laitteessa. Sisäänrakennetun vastaanottimen avulla Focus Bolt voi vastaanottaa pakkaamatonta 10-bittistä 4:2:2 HD-videota Teradek Bolt 500, Bolt 500 LT, Bolt 500 XT -lähettimestä tai SmallHD FOCUS Bolt 500 TX -lähettimestä jopa 500 etäisyydeltä, näkökenttä. Mukavat kumipintaiset kädensijat ja kaulahihna ovat mukana, joten voit pitää näytöstä mukavasti kiinni vaeltaessasi laitteen ympärillä. Mukana toimitetaan myös L-sarjan akkupaketti näytön virransyöttöä varten, kaapelikiinnikkeet, matta- ja kiiltäväpintaiset näytönsuojat, puhdistusliina ja micro-HDMI-HDMI-sovitin.

Näytön osalta FOCUS Bolt 500 RX perustuu samaan näyttöön ja I/O:hen kuin tunnetut FOCUS-mallit. 800 cd/m² kirkas kosketusnäytön 1280 x 720 IPS LCD -paneeli on katseltavissa päivänvalossa, ja sen virtalähteenä voi käyttää joko yhtä micro-HDMI-tuloa tai langatonta tuloa. Intuitiivisen pyyhkäisykäyttöjärjestelmän avulla voit aktivoida erilaisia valvontatyökaluja, kuten aaltomuodon, väärän värin ja vektoriskoopin, sekä tarkennusapuvälineitä, kuten piikityksen, yhdellä kosketuksella. Jos kamerasi syöttää UHD 4K:ta HDMI:n kautta, FOCUS tukee tätä tulotarkkuutta sekä HD- ja SD-tuloja. Langaton tulo tukee vain HD-tarkkuutta. Näytön takaosassa oleva NP-F-paristolokero ottaa virtaa mukana toimitettavalta L-sarjan paristolta.
Swipe OS
SmallHD:n intuitiiviseen PageBuilder OS -käyttöjärjestelmään perustuva Swipe OS tarjoaa saman intuitiivisuuden kuin graafinen käyttöliittymä (GUI), mutta kosketusnäytön navigoinnin. Sekaannuttavien valikoiden sijasta tämä graafinen käyttöliittymä mahdollistaa valikoivien seurantatyökalujen, kuten aaltomuodon, vektorigrafiikan ja tarkennusapuvälineiden soveltamisen jopa 12 eri "sivulle". Kosketusnäytön avulla voit pyyhkäistä eri esiasetettujen sivujen läpi ja vaihtaa helposti valvontatyökalujen välillä.

Näyttö
Paneelin tyyppi IPS-kosketusnäyttö
Koko Diagonaali 5
Resoluutio 1280x720
Pikselitiheys (PPI) 294
Kuvasuhde 16:9
Aktiivinen alue 5
Kirkkaus 800 nits
Väriskaala 70 % NTSC
Värisyvyys 10-bittinen käsittely
Katselukulma 160 astetta
Taustavalon tyyppi Valkoinen LED
Säädettävä taustavalo Y
Lämpötila Adaptive Colour Ei

Tulosignaalityypit/-muodot
3G-SDI Ei tuettu
HD-SDI Ei tuettu
SD-SDI Ei tuettu
HDMI Tukee UHD-1 4K 30/29.97 @ RGB 444 8bit, YCC 444 8bit, YCC 422 12 bit & 24/23.98 @ RGB 444 10/8 bit, YCC 444 10/8bit, YCC 422 12 bit, YCC 4:2:2, 8/10/12 bit väriä RGB:ssä & YCC 4:4:4:4, 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p120, 720p119.88, 720p/100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p59.94 , 480p60, 480p100, 480p119.88, 480p120, 480p239.76, 480p240, 576p50, 576p100, 576p200, 480i59.94, 480i60, 480i119.88, 480i120, 480i239.76, 480i240, 576i50, 576i100, 576i200
Komponentti Ei tuettu
Komposiitti Ei tuettu
Audio HDMI

Lähtösignaalityypit/formaatit
3G-SDI Ei tuettu
HD-SDI Ei tuettu
SD-SDI Ei tuettu
HDMI Ei tuettu
Komponentti Ei tuettu
Komposiitti Ei tuettu
Audio Stereo Out (kuulokkeet)

Langaton
Videotulot 1X
Videolähdöt N/A
SDI-lisätiedot EI
Viive Tx to Rx < 1mSec (0.001 sec)
Tuetut resoluutiot 1080p60/59.94, 1080p/50, 1080i60/59.94, 1080i/50, 1080p30/29.97, 1080p24/23.98, 720p60/59.94, 720p/50, 480i60/59.94, 480p60/59.94, 576i50, 576p/50.
Videopakkaus Visuaalisesti häviötön
Äänen pakkaaminen 48 kHz 24-bittinen PCM
Kytkimet N/A
USB-liitäntä EI
Langaton verkko 5GHz
RF-kanavan valinta AFS (automaattinen taajuusvalinta)
Salaus AES-128
RF-teho 20dBm EIRP
Kantama Enintään 500' näköyhteys (tai 500' LoS)
Häiriönsieto Voidaan käyttää yhdessä WiFi:n ja 5 Ghz:n langattomien puhelimien kanssa.

Liitintyyppi
HDMI 1x Micro-HDMI-tulo
Audio 1/8" Stereo miniliitin
Virransyöttö 1x Sony L-tyylinen akkupaikka
Power Out Tynnyrilähtö (3,5 mm ulompi, 1,1 mm sisempi) tynnyrilähtö kameroiden virransyöttöä varten kamerakohtaisen sovittimen kautta.
USB 1x Micro-USB tulevaa käyttöä varten

Ohjaimet
Ensisijainen käyttöliittymä Kapasitiivinen kosketusnäyttö
Tallennus/kaappaus Kaappaustyökalu

Data I/O
Tallennus SD-kortti kuvankaappausta / päällekkäisyyttä, LUT:n lataamista ja laiteohjelmiston päivityksiä varten.
Langaton Yhteensopiva SmallHD BTR1 -langattoman kaukosäätimen kanssa.
Virta
Liitäntätyyppi 1x Sony L-tyylinen akkupaikka, 1x tynnyriliitin kameran virransyöttöä varten.
Jännite 6.0 - 8.4V
Virrankulutus 11.2W
Suositeltu virtalähde Pelkkä akkulaite
Ylikuormitussuojaus Kyllä
Akun kemia Li-ion
Lähtöjännite (VDC) Peilaa akun tulojännitettä.
Akun kapasiteetti (mAh) 2000mAh - 6300mAh
Akun latausaika (tuntia) Näyttö ei tue akkujen lataamista.

Ympäristö
Vaatimustenmukaisuus FCC, IC, CE
Käyttölämpötila 32F - 113F
Näytön suojaus Toimitetaan Ultra Clear -näytönsuojakalvolla.
Korkeus 3.98" (10.11cm)
Leveys 1.28" (3.25cm)
Syvyys/Pituus 5.25" (13.34cm)
Paino (vain tuote ilman akkua) 12.3oz (348.70g)
Paino (pakattuna) 5oz (141.75g)
Kiinnityskohdat (3) ¼-20-kierrekohdat (ylhäällä, alhaalla ja oikealla puolella)

Ohjelmisto
Pikselizoomaus (tyyppi) 2x & 4x, jossa on tasainen panorointi nipistämällä zoomauseleellä.
Kehysoppaat Esiasetetut kuvasuhteet ja muokattavat
DSLR-mittakaava Canon 5DMkii & Canon 7D
Mukautettu mittakaava Vain alivalotus
Anamorfinen De-Squeeze 1.33x, 1.5x, 1.66x, 2.0x
Kuvan kierto (manuaalinen/automaattinen) Automaattinen tai manuaalinen ohjaus
Kuvan kääntäminen (manuaalinen/automaattinen) Automaattinen tai manuaalinen ohjaus
Tarkennusavustin (värit) Käyttäjän säädettävissä oleva värityyli ja -intensiteetti
Peaking Käyttäjän säädettävä intensiteetti
Väärän värin spektri, Arri-tyyli ja täysin käyttäjän muokattavissa
Zebra Dual - Käyttäjän konfiguroitavissa
Aaltomuotoinen Luma- ja RGB-tyyli, täysin käyttäjän muokattavissa ja kiinnostavien alueiden korostus.
Vektoriskooppi Kyllä
PIP Ei
RGB-paraati Täysin käyttäjän muokattavissa
Histogrammi Luma- ja RGB-tyyli
Horisontti-ilmaisin Ei
Kuvankaappaus erityisellä painikkeella ja kuvagalleriaan kuuluvalla painikkeella
Mukautetut LUTS:t ladattavissa Looks on Pages -asetuksina tai koko järjestelmän värikalibrointina asetusvalikon kautta.
LUT:n luominen Ei
LUT:ia käytetään tulostuksen esikatselusivulla.
LUT-tuonti SD-kortin tai USB-tallennuslaitteen kautta
Kuvan päällekkäisyyden peittävyyden liukusäädin ja vilkkumisasetus
Vain sininen Ei
Äänimittarit Jopa 8-kanavainen

Sisältää:

FOCUS BOLT 500 RX KPL 1
L-sarjan akkusarja MÄÄRÄ 1
Focus 5 -kaapeliklipsit QTY 1
Monitorin kahvat + kaulahihna QTY 1
Näytön suojakalvo QTY 1
UltraClear Screen Peotector QTY 1
SmallHD-puhdistusliina QTY 1
Micro HDMI - Full HDMI -sovitin QTY 1
Micro USB - Micro USB 12" kaapeli QTY 1
