Portkeys LS7P 7" 3G-SDI/4K HDMI-cameramonitor
- VAT free purchase available at checkout.
Beschrijving
Artikelnr.: 31218

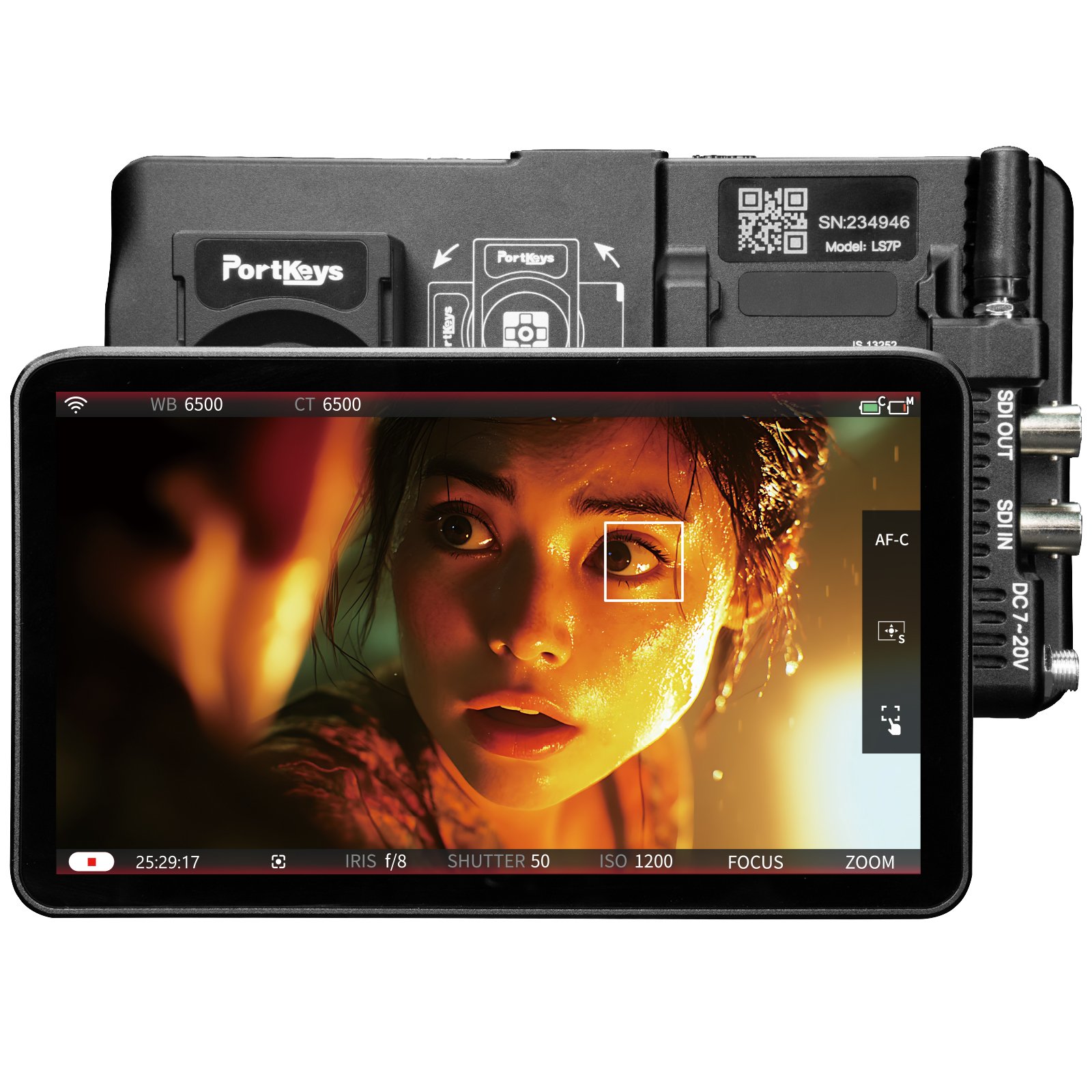

Portkeys LS7P - Robuuste 7" camera monitor met 1000 nits, SDI/HDMI & draadloze camerabediening
De Portkeys LS7P is een lichtgewicht maar duurzame 7" aluminium on-camera monitor met 1000 nits helderheid, full HD resolutie en zowel HDMI/SDI in/out. Hij wordt aangestuurd door MOVNORM OS en biedt professionele tools zoals Waveform, Histogram, Vectorscope, ARRI False Colour, Log Stops en 3D LUT-ondersteuning met LUT-uitvoer. De LS7P beschikt ook over draadloze camerabediening en touchscreen autofocus (ondersteund op bepaalde modellen), waardoor het een krachtige hub op de set is.
Daglichtscherm - 7" FHD, 10-bit (8+2 FRC) & 1000:1 contrast
Het 7" LCD-paneel heeft een resolutie van 1920×1080, een helderheid tot 1000 nits en een contrast van 1000:1, voor een uitstekende zichtbaarheid, zelfs in fel zonlicht. Het paneel is 10-bits (8+2 FRC) en elk apparaat is in de fabriek gekalibreerd naar REC.709 voor nauwkeurige kleuren direct uit de doos. Dankzij de brede kijkhoek van 80° vanuit alle richtingen is het beeld gemakkelijk te zien voor de operator en de scherpsteller.
Pro-aansluitingen en soepele signaalverwerking

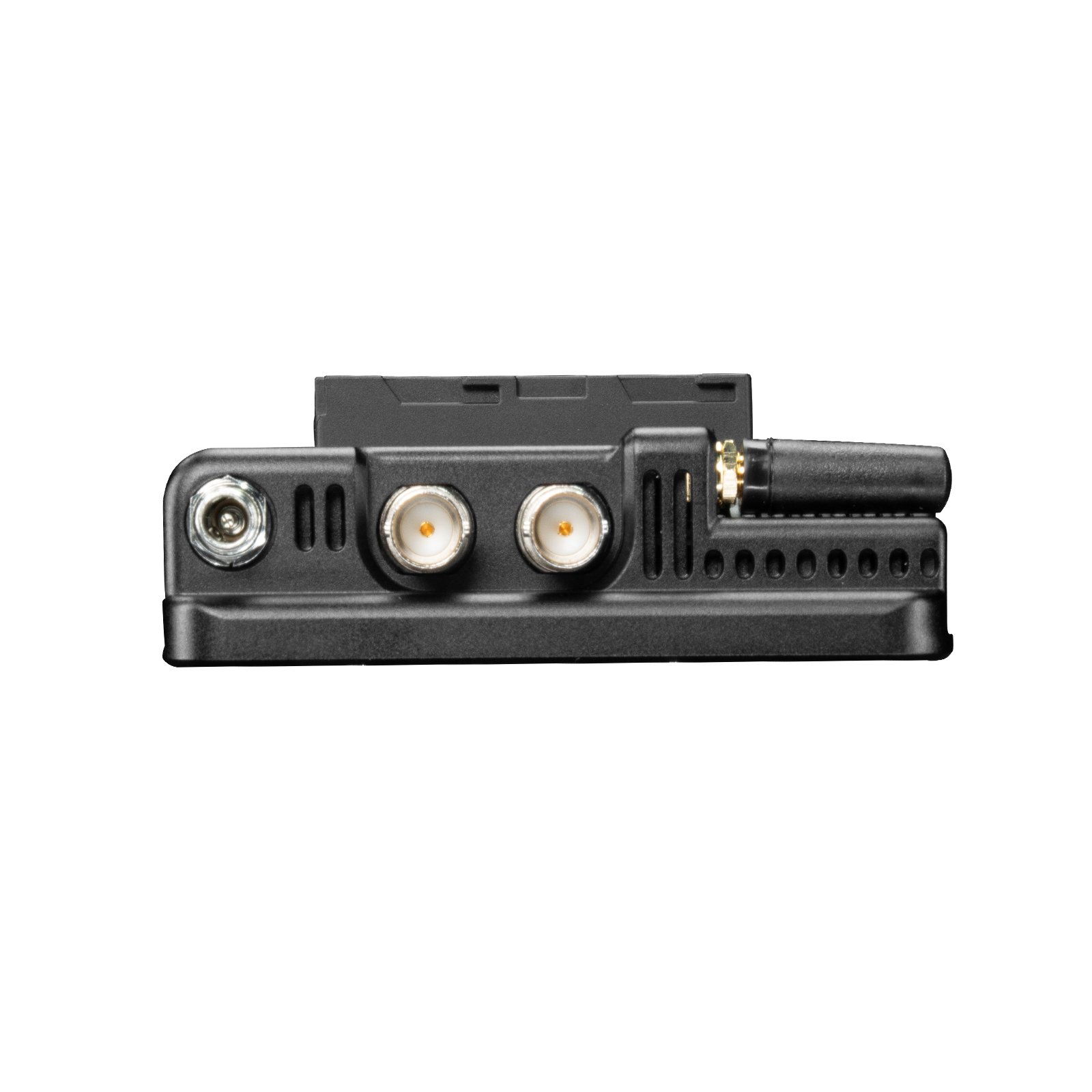

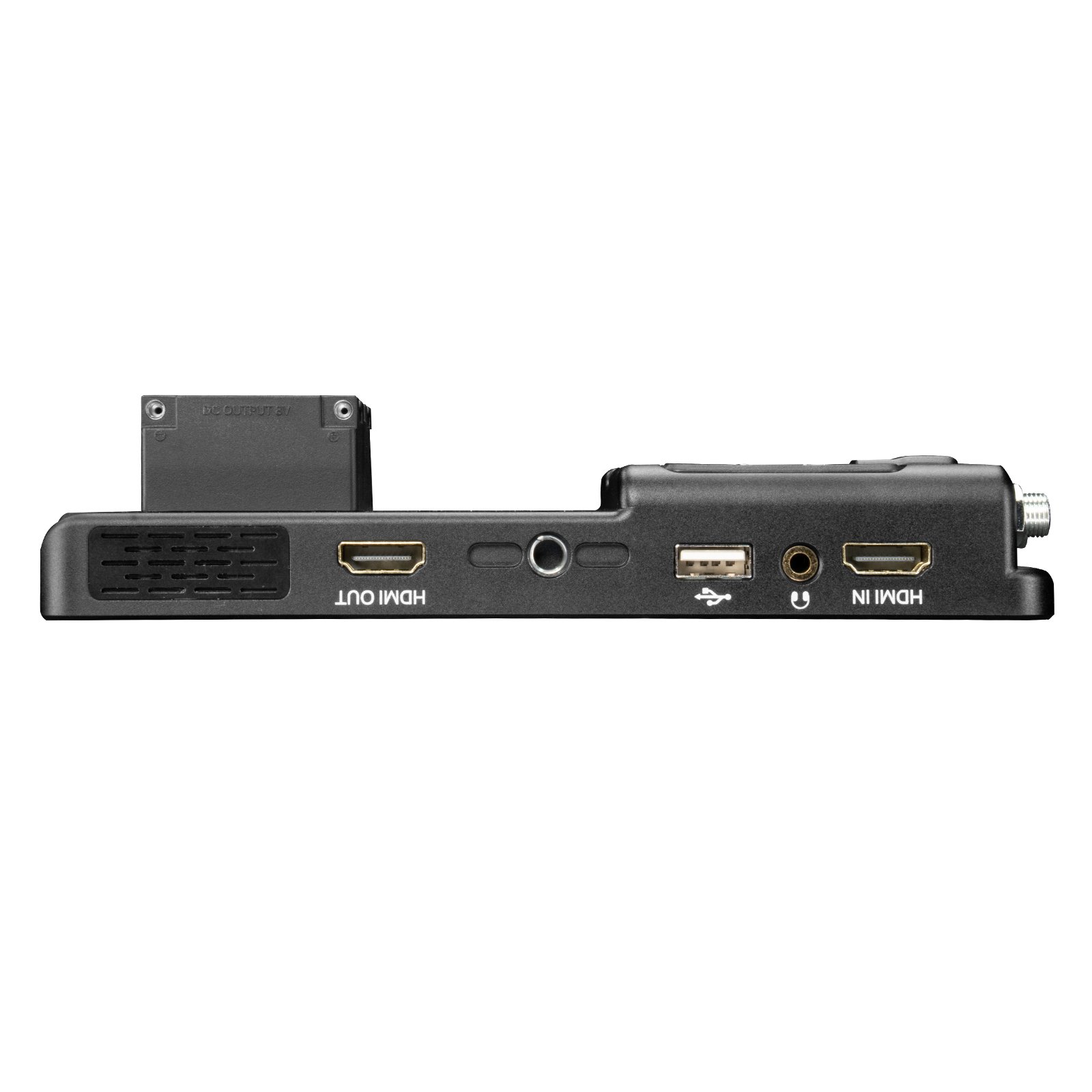

De LS7P heeft 1×4K30 HDMI-ingang en 1×3G-SDI-ingang, evenals 1×1080p60 HDMI-uitgang en 1×3G-SDI-uitgang. Cross-conversie van SDI-in naar HDMI-out is mogelijk en de monitor kan 3D LUT naar de HDMI-uitgang sturen. Ingebouwde audio-uitlezing via HDMI/SDI en 3,5 mm hoofdtelefoonaansluiting. Een USB-A poort aan de onderkant wordt gebruikt voor firmware en om aangepaste LUT's te laden.

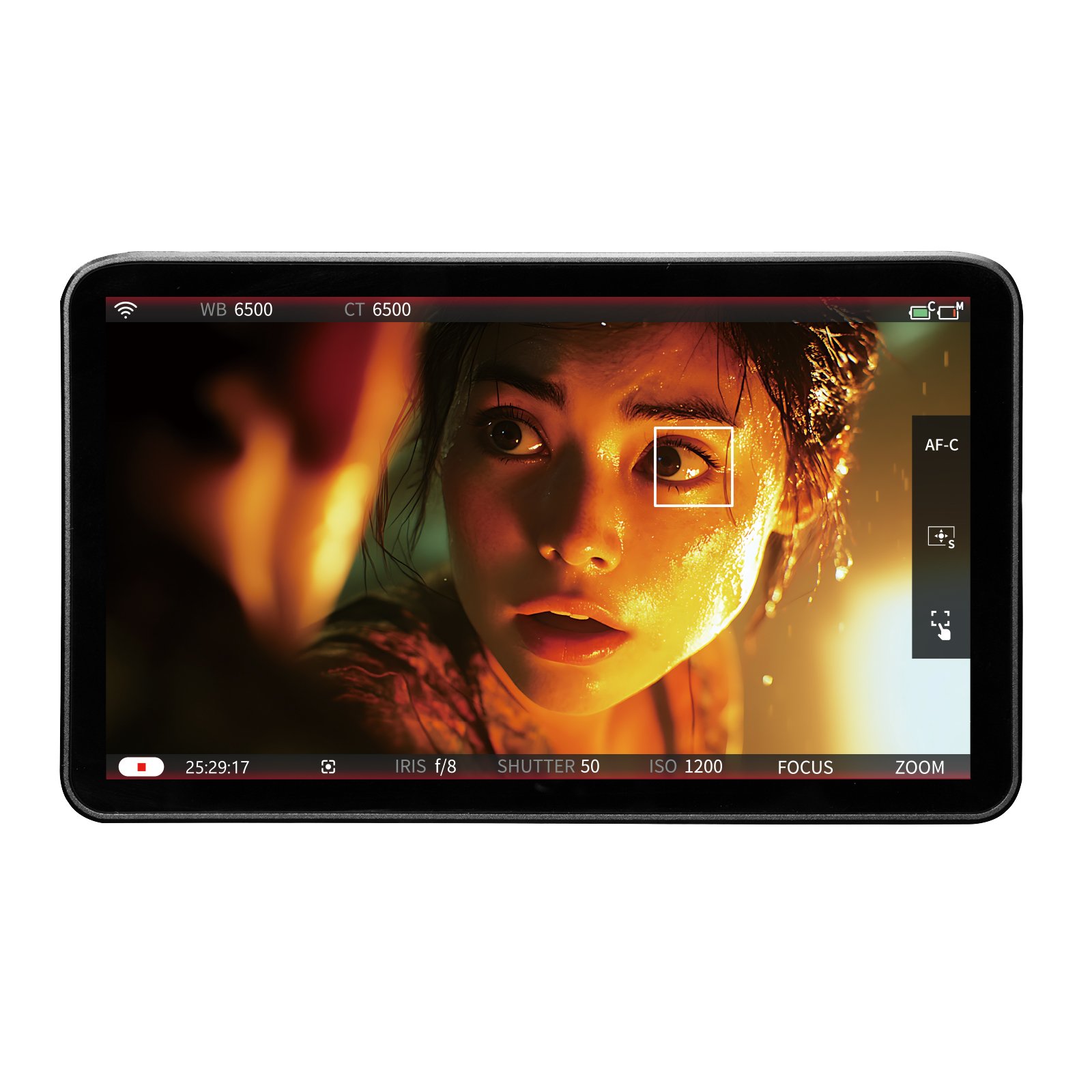

Draadloze camerabediening & Touch Focus
Bedien populaire camera's van ARRI, RED, Sony, Nikon, Canon, Panasonic en Blackmagic Design rechtstreeks vanaf het scherm. Voor bepaalde modellen is touchfocus (Touchscreen AF) beschikbaar, zoals Sony FX3/FX6, a7S III/A7C, Canon EOS C80/C400 en andere. Pas diafragma, sluiter, ISO, ND en witbalans aan zonder de camera aan te raken. De LS7P kan ook fungeren als de "master" in een 1-op-veel systeem om maximaal vier compatibele Portkeys-monitoren te bedienen binnen een straal van ongeveer 50 meter.
Tools voor belichting, scherpstelling en kadrering
MONVORM OS biedt een complete set tools: golfvorm (RGB/Luma), histogram, vectorscoop, zebra, peaking, zoom, anamorf de-squeeze (10 standaardverhoudingen + aangepaste 0,25×-4,0×), frames/rasters/bijsnijden, frame bevriezen naar USB, been uitrekken voor verticale clips (kan naar HDMI out worden verzonden), evenals 3D LUT-bewaking en LUT-uitvoer. Exclusieve Log Stops lezen LOG-stappen van de camera (auto-herkenning wordt in eerste instantie ondersteund voor Sony; meer merken komen eraan via gratis firmware).
Stroomvoorziening en handige rigging

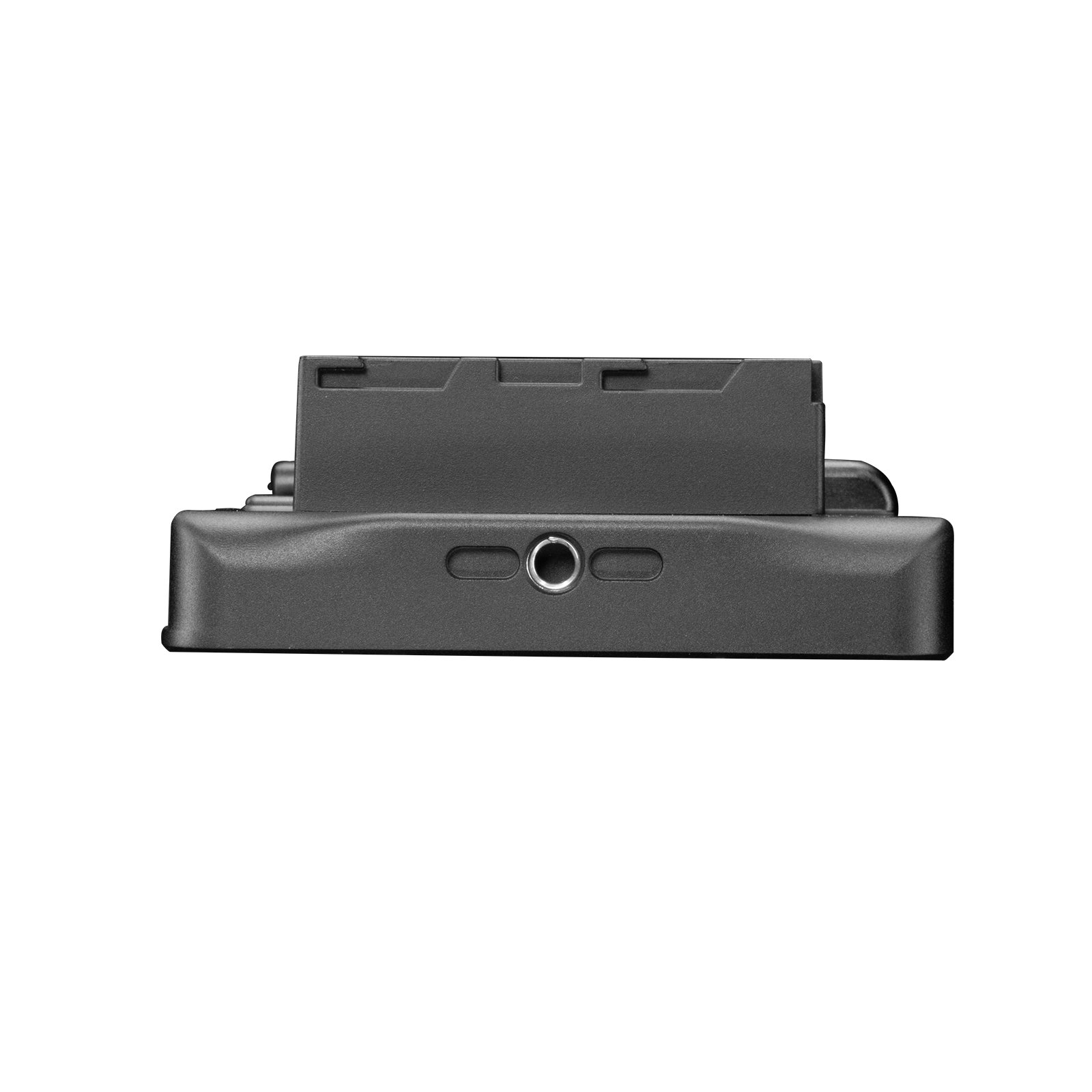

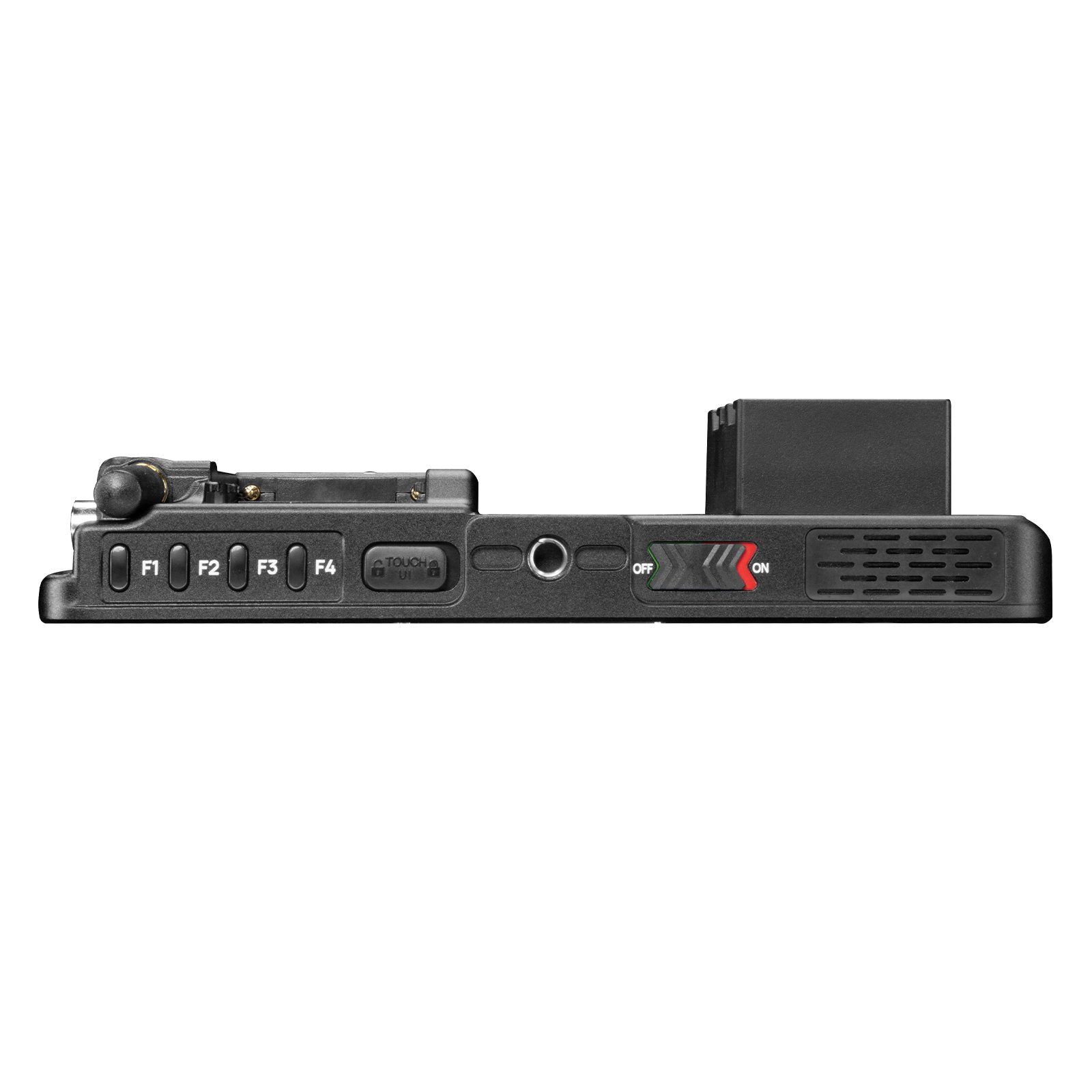

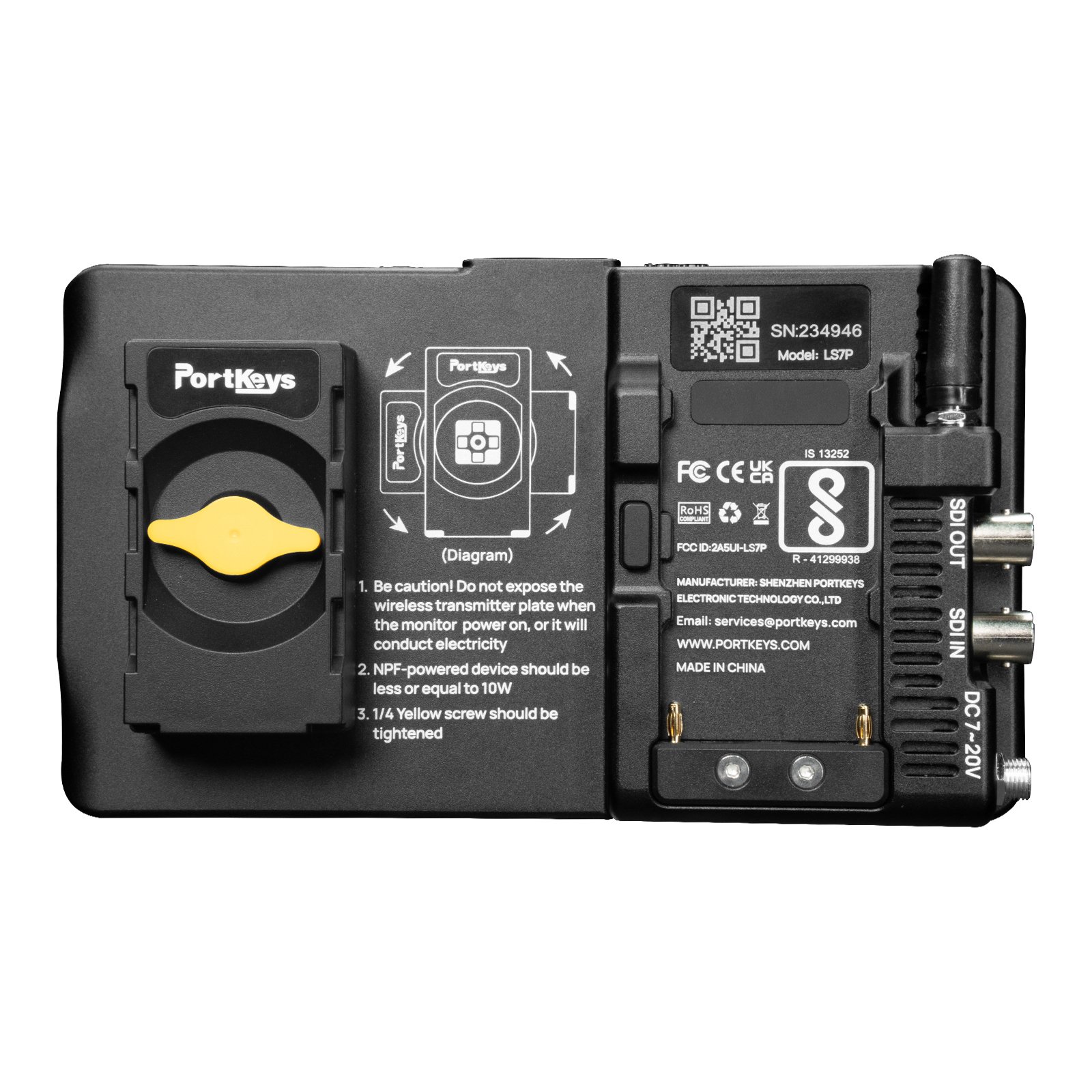

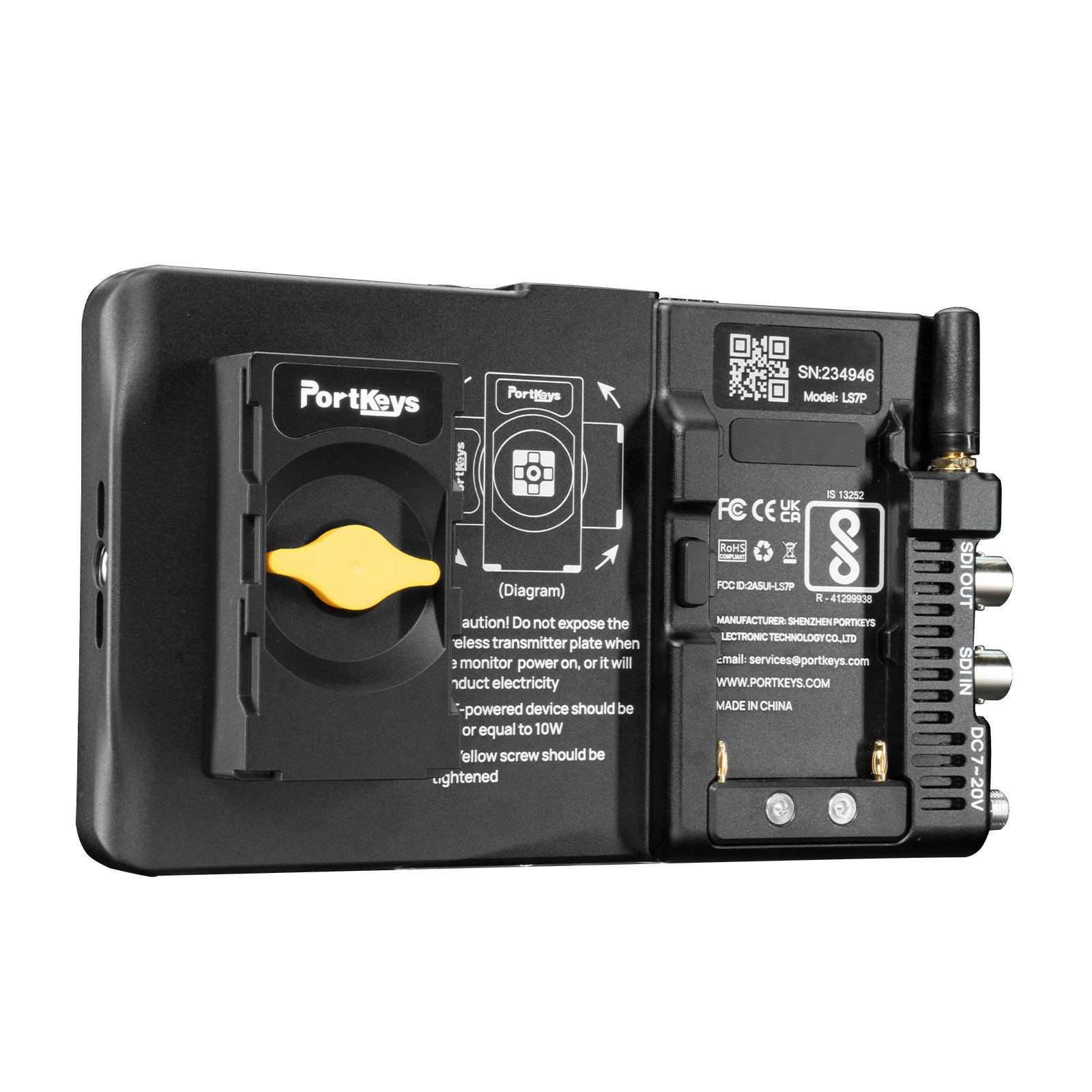

Voeding via ingebouwde Sony NP-F-plaat (verbruik 13 W). Voor langere runs is er een vergrendelbare DC-ingang 7-24V (5,5×2,1 mm) en een meegeleverde D-Tap-naar-DC-kabel. Het achterpaneel heeft een draaibare NP-F dummybatterijplaat met stroomdoorvoer (8 V/10 W) om een draadloze video-ontvanger rechtstreeks op de monitor te voeden. Drie 1/4"-20-bevestigingen (boven/onder/rechts) - de bovenkant heeft zoekpennen - plus vier functieknoppen, aan/uit-schakelaar en schermvergrendeling.

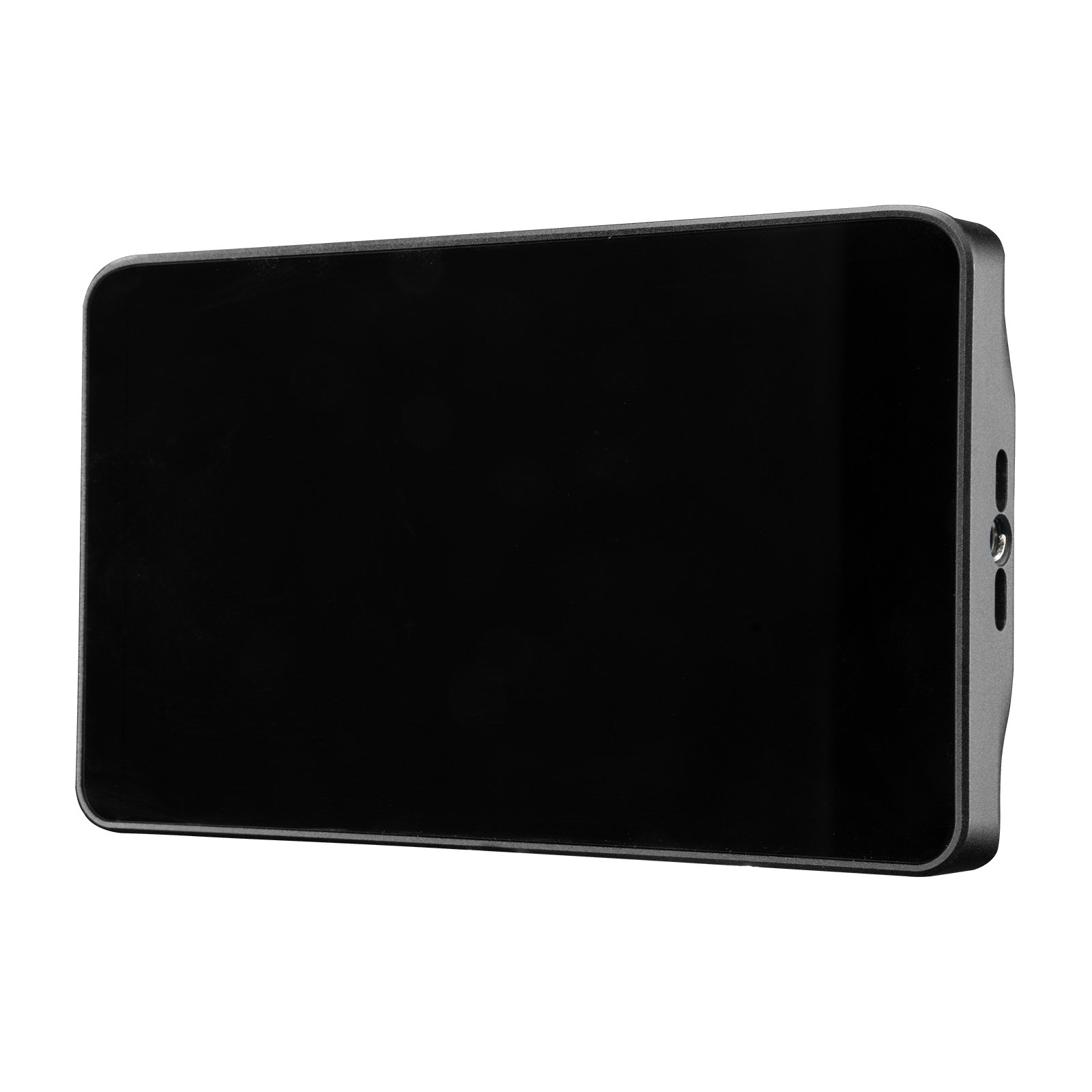

Lichtgewicht, duurzaam & gebouwd voor het veld
De volledig aluminium behuizing weegt slechts 409 g en meet 176,2 × 103,8 × 39,3 mm, waardoor de LS7P comfortabel is op de camera, gimbal en rig. Twee meegeleverde schermbeschermers en accessoires in de doos maken hem klaar voor zware producties.
Wat is inbegrepen
- Portkey LS7P 7" camera monitor
- Veiligheidsdoos
- 2,4 GHz mini-antenne
- USB-geheugenstick (mini)
- Schoonmaakdoekjes en 2× schermbeschermers
- D-Tap naar vergrendelbare 5,5 mm DC voedingskabel
Specificaties
| Categorie | Specificatie |
|---|---|
| Scherm | 7,0" LCD, 1920 × 1080, 10-bits (8+2 FRC), 1000 nits, 1000:1 contrast, 100% Rec.709, aanraakgevoelig |
| Kijkhoek | 80°/80° horizontaal, 80°/80° verticaal (≈160° totaal in beide richtingen) |
| Video-ingangen | 1 × HDMI (tot DCI 4K30 / UHD 4K30 / 1080p60), 1 × 3G-SDI (tot 1080p60) |
| Video-uitgangen | 1 × HDMI (1080p60), 1 × 3G-SDI (1080p60), SDI-in naar HDMI-out cross-conversie, 3D LUT-out naar HDMI |
| Formaatondersteuning HDMI | DCI 4K: 30/29,97/25/24/23,98; UHD 4K: 30; 1080p: 60/50/30/29,97/25/24/23,98; 1080i: 60/59,94/50; 720p: 60/59,94/50; 576p/i: 50; 480p/i: 60/59,94 |
| Formaatondersteuning SDI | 1080p: 60/59,94/50/30/29,97/25/24/23,98; 1080PsF: 30/29,97/25/24/23,98; 1080i: 60/59,94/50; 720p: 60/59,94/50 |
| Audio en I/O | Ingebouwde audio via HDMI/SDI; 3,5 mm hoofdtelefoonaansluiting; USB-A voor firmware/LUT; Bluetooth; Wi-Fi (onbepaalde versie) |
| Monitorhulpmiddelen | Golfvorm (RGB/Luma), Histogram, Vectorscope, Zebra, Peaking, Zoom, ARRI foute kleur, Log Stops, Anamorphic de-squeeze, Freeze Frame, Stretch Leg, Frames/Grids/Crop, Audio Meters, Image Flip H/V |
| 3D LUT | Monitoring + LUT out, tot 20 aangepaste LUT's via USB-A (REC.709 in de fabriek gekalibreerd) |
| Camerabediening | Draadloze bediening voor ARRI, RED, Sony, Nikon, Canon, Panasonic, BMD; Touch Focus voor geselecteerde Sony/Nikon/RED/Canon/Panasonic/BMD (bijv. Sony FX3/FX6, a7S III/A7C, Canon EOS C80/C400) |
| Voeding | Ingebouwde NP-F-plaat; DC-ingang 7-24 V (vergrendeling 5,5 × 2,1 mm); verbruik ca. 13 W; D-Tap→DC-kabel meegeleverd |
| Voedingsdoorvoer | Ingebouwde NP-F dummy batterijplaat, draaibaar (horizontaal/verticaal), 8 V/10 W naar bijvoorbeeld draadloze video-ontvanger |
| Montage | 1/4"-20 boven (met positioneerpennen), 1/4"-20 onder en rechts; 4 aanpasbare functieknoppen; aan/uit-schakelaar; schermvergrendeling |
| Gebruikte materialen | Aluminium behuizing, robuust en lichtgewicht |
| Afmetingen / gewicht | 176,2 × 103,8 × 39,3 mm; 409 g |
Smart FAQ
Vraag: Is de LS7P buiten bruikbaar bij fel licht?
Antwoord: Ja, hij levert tot 1000 nits en is leesbaar bij daglicht. Bovendien is hij REC.709 in de fabriek gekalibreerd voor nauwkeurige kleuren op locatie.
Vraag: Kan ik mijn camera draadloos bedienen vanaf de monitor?
Antwoord: Ja, de LS7P ondersteunt draadloze bediening van meerdere merken (ARRI, RED, Sony, Nikon, Canon, Panasonic, BMD) en heeft touchfocus-ondersteuning voor bepaalde modellen zoals de Sony FX3/FX6, a7S III/A7C en Canon EOS C80/C400.
Vraag: Heeft de monitor zowel HDMI als SDI in/uit?
Antwoord: Ja, hij heeft HDMI in (tot DCI 4K30), SDI in (3G-SDI 1080p60) en HDMI/SDI out (1080p60) en kan SDI in cross-converteren naar HDMI out. LUT-signalen kunnen naar de HDMI-uitgang worden gestuurd.
Vraag: Is het mogelijk om aangepaste 3D LUT's te laden?
Antwoord: Ja, je kunt tot 20 LUT's laden via USB-A. Je kunt de LUT ook gebruiken bij uitvoer naar HDMI.
Vraag: Hoe kan ik de LS7P van stroom voorzien in een lichtgewicht opstelling?
A: Gebruik een NP-F op de monitor en voed je draadloze ontvanger via de ingebouwde draaibare NP-F dummyplaat (8V/10W). Voor langere runs - gebruik de DC-ingang (7-24V) met de meegeleverde D-Tap kabel.
Vraag: Wat is Log Stops en wat is het verschil met False Colour?
Antwoord: Log Stops verdeelt het LOG signaal van de camera in belichtingszones gebaseerd op de werkelijke f-stops. Het kan worden weergegeven als kleur of zebra en is auto-herkennend (Sony eerst; meer merken via firmware).
