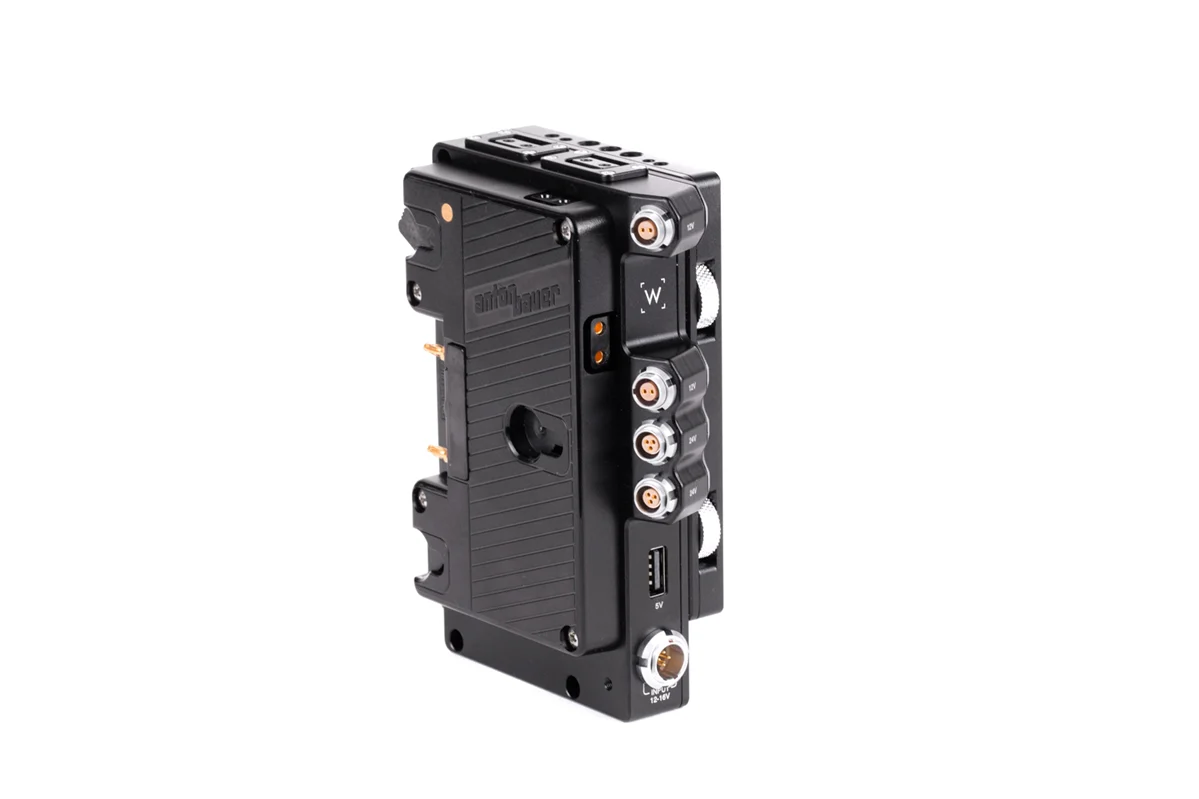

Wooden Camera D-Box (RED DSMC2, Gold Mount)
Die D-Box (RED® DSMC2™, Gold Mount) ist eine maßgeschneiderte Version unserer beliebten D-Box, die Stromverteilung, standardisierten Fernstart/-stopp und Hot-Swap-Funktionen für RED® DSMC2™ Brains (Monstro, Helium, Gemini) bietet. , Weapon, Epic Weapon (Epic-W), Scarlet Weapon (Scarlet-W), Raven und andere DSMC2™-Kameras. Die D-Box lässt sich komplett ohne Werkzeug installieren und nutzt unsere kabellose Schnittstelle, die direkt an der Rückseite des Kameragehäuses befestigt wird, das Basis-Expander-Modul, das RED® Volt-Expander-Modul und die Teradek O-Mods.
Zu den Anschlüssen an der D-Box gehören 2x 2-Pin (12 V), 2x 3-Pin Fischer (24 V mit R/S), 4x D-Tap (12 V) (beachten Sie, dass ein D-Tap teilweise durch die Gehäuseform verdeckt ist) und 1x USB . Diese Ausgänge sind so konturiert, dass sie zum Expander-Modul passen, sodass alle Kabel kollisionsfrei installiert werden können. Das Modul kommuniziert mit der Kamera und ermöglicht die Verwendung jedes ARRI-Standard-Start/Stopp-Auslösers mit dem 3-poligen Fischer-Anschluss.
Der Gleichstromeingang an der D-Box ist derselbe wie der Anschluss der Kamera und ermöglicht so den Anschluss eines Wechselstromnetzteils oder einer externen Power-Plate an Stromversorgungszubehör während eines Batteriewechsels. Wenn sowohl die Batterie als auch der Gleichstromeingang genutzt werden, verwendet die D-Box standardmäßig den Gleichstromeingang, sodass die Bordbatterie vollständig aufgeladen bleibt. Wenn der Gleichstromeingang oder die Batteriespannung über 12,5 V liegt, leuchtet die LED grün. Wenn die Batteriespannung unter 12 V liegt, leuchtet die LED rot und wenn die Batteriespannung zwischen diesen Werten liegt, leuchtet die LED orange.

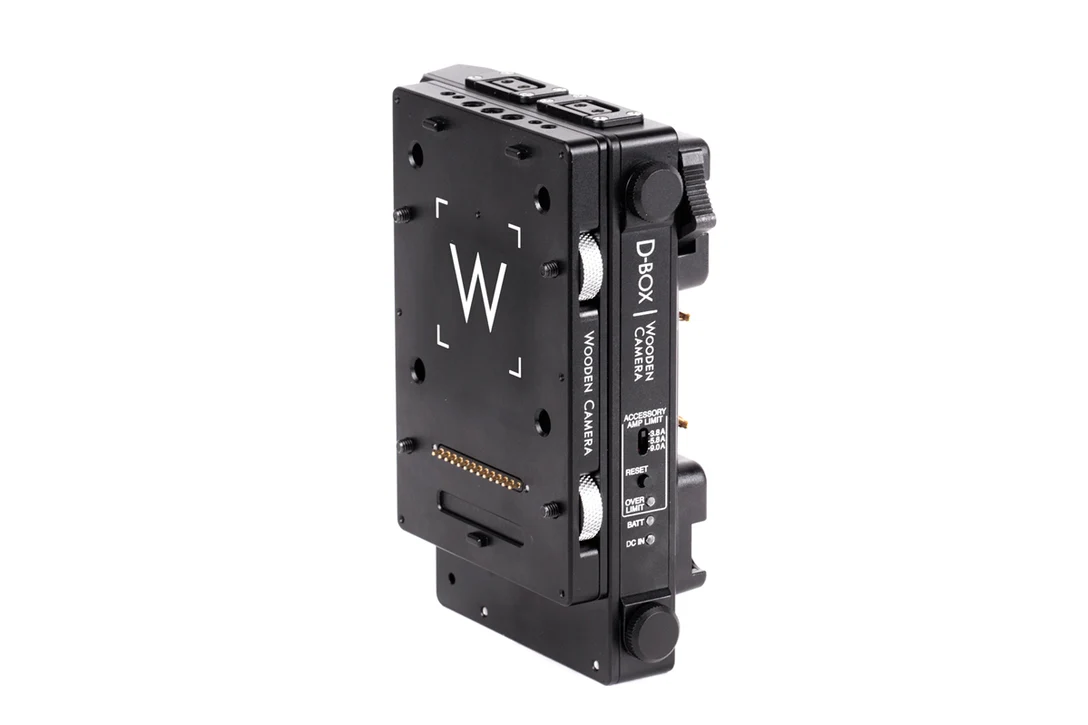

Physische Sicherungen wurden durch eine prozessorgesteuerte Strombegrenzung ersetzt, die mithilfe des Schiebeschalters auf der Bedienerseite auf 3,8, 5,8 oder 9 Ampere eingestellt werden kann. Sollte der Benutzer den eingestellten Strom für Zubehör überschreiten, werden nur die Zubehörausgänge deaktiviert und die Kamera läuft normal. Sobald die Stromlast entweder durch Entfernen von Zubehör oder Neukonfigurieren reduziert wurde, kann die Reset-Taste gedrückt werden, um die Stromversorgung des Zubehörs wieder zu aktivieren.
Bitte beachten Sie: Zusätzlich zur digitalen oder Glassicherung, die die Ausgangsplatten der D-Box steuert, enthält sein Produkt eine sekundäre Sicherung für die D-Tap-Anschlüsse der angebrachten Batterieplatte. Diese Sicherung befindet sich in einem Sicherungshalter innerhalb der Platte und Ersatz kann hier erworben werden: Flinke Sicherung F10A
Alle kabellosen und D-Box-Produkte sind jetzt mit RED® 7.0+ Firmware (IPP2) kompatibel.
Spezielle Notiz:
Bei der Verwendung von kabellosen und D-Box-Batteriemodulen ist es wichtig zu wissen, wie viel Strom Ihre Batterien liefern können. Ein RED® Brick-Akku kann bis zu 10 A liefern, wobei die Kamera in der Standardkonfiguration im Allgemeinen 4–6 A verbraucht. Obwohl der verbleibende Strom über die D-Taps, Fischers usw. verfügbar ist, ist es am besten, die Stromaufnahme auf 4 A oder weniger zu begrenzen, um optimale Ergebnisse zu erzielen. Wenn Sie mehr Strom verbrauchen, als ein Akku liefern kann, schaltet sich der Akku ab, wodurch die Stromversorgung der Kamera und des Zubehörs unterbrochen wird.
Spezifikationen:
Gewicht: 610 g (1,3 Pfund)
Abmessungen: 228,6 x 177,8 x 127 mm (9 x 7 x 5 Zoll)
