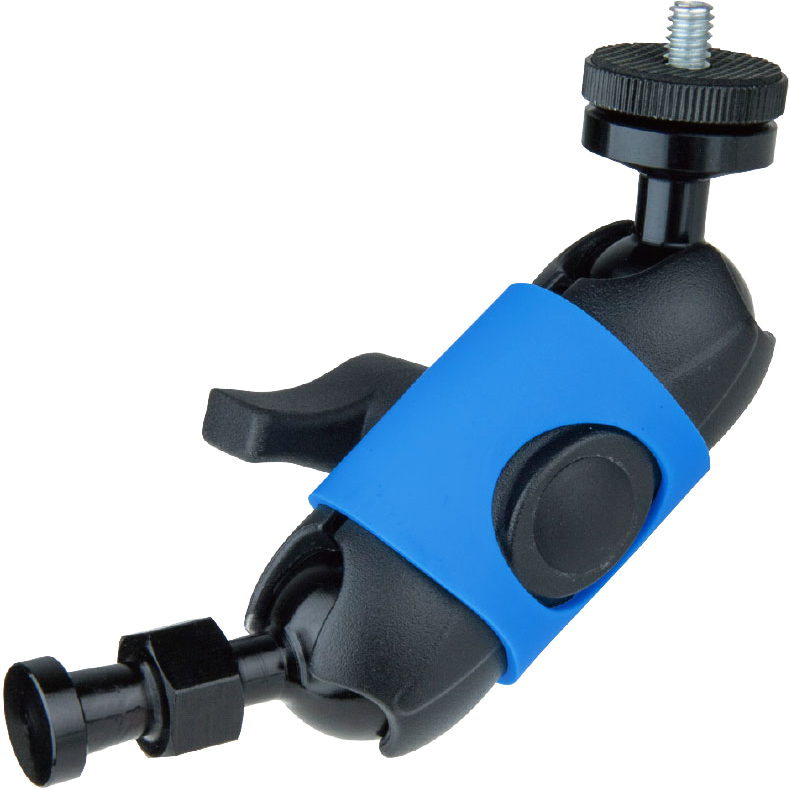

Kupo KS-470 Super Knuckle with Hex Baby pin

Kupo KS-470 Super Knuckle mit Hex Baby Pin – Doppel-Gelenkarm und Kugelkopf, durch Mitteldrehknopf verriegelt

Der Kupo KS-470 Super Knuckle verfügt über einen Doppel-Gelenkarm und an jedem Ende einen Kugelkopf, die Sie mit dem Mitteldrehknopf verriegeln. Er bietet eine extrem vielseitige Lösung zur Montage und präzisen Positionierung. Die Einheit unterstützt austauschbare Komponenten und passt sich einer Vielzahl von Anforderungen am Set an.

Design und Konstruktion

Der Super Knuckle verwendet ein Gehäuse aus druckgegossenem Aluminiumlegierungsdruckguss, zusammen mit Aluminium-Kugelköpfen und einem Aluminium-Drehknopf, die zusammen die Einheit robust und zugleich leicht machen. Zusätzlich verfügt der Standard-Kugelkopf mit Ø 26 mm über eine hart eloxierte, gezahnte Oberfläche, die das Gehäuse sicherer greifen kann. Diese Oberflächenbehandlung verbessert zudem die Witterungsbeständigkeit.

Wesentliche funktionale Merkmale

• Die Anordnung aus Doppel-Gelenkarm und Kugelkopf an jedem Ende ermöglicht Mehrwinkel-Einstellungen, bevor Sie alles mit dem Mitteldrehknopf verriegeln.
• Das Gehäuse enthält zwei seitliche tiefere Ausfräsungen, die beim Positionieren der Kugelköpfe einen größeren Neigungswinkel nach unten ermöglichen.
• Eine eingebaute Silikongummihülse hält die Einheit beim Wechsel des Kugelkopfs zusammen, wodurch der Austausch bei Wartung oder Neukonfiguration einfacher und sicherer wird.
• Die Doppelbuchsen und Kugelköpfe erlauben das Austauschen verschiedener Komponenten für unterschiedliche Montageanforderungen.

Typische Anwendungen

Dank seiner austauschbaren Buchsen und Kugelköpfe eignet sich der KS-470 für viele Branchen und Anwendungsfälle. Zum Beispiel:

• Beleuchtungsracks
• Kameramontage und -positionierung
• Monitor- und Felddisplay-Montage
• Tablet- und Smartphone-Halter
• Weitere Halterungen für mobile Geräte, bei denen vielseitige Verstellbarkeit und eine kompakte Bauweise wichtig sind

Technische Daten

FAQ

Frage: Womit kann ich den KS-470 Super Knuckle montieren?
Antwort: Die Doppelbuchsen und Kugelköpfe ermöglichen das Austauschen von Komponenten für Beleuchtung, Kameras, Monitore, Tablets, Smartphones und andere mobile Geräte, wodurch er für ein breites Spektrum an Montageanforderungen geeignet ist.

Frage: Wie verriegle ich die Position, sobald ich den richtigen Winkel gefunden habe?
Antwort: Verwenden Sie den Mitteldrehknopf, um den Doppel-Gelenkarm und die Kugelköpfe an den Enden zu verriegeln; dies sichert die gewählte Position für einen zuverlässigen Einsatz am Set.

Frage: Welche Abmessungen und Belastungsgrenzen hat die Einheit?
Antwort: Der KS-470 hat eine Gesamtlänge von 151 mm und eine Tragfähigkeit von 8 kg, was Ihnen hilft, das Gewicht und die Reichweite der montierten Ausrüstung zu planen.

Frage: Aus welchen Materialien und Oberflächen besteht das Knuckle?
Antwort: Das Produkt verwendet ein Gehäuse aus druckgegossener Aluminiumlegierung, Aluminium-Kugelköpfe und einen Aluminium-Drehknopf. Die Kugelkopfoberfläche ist hart eloxiert und gezahnt, damit das Gehäuse besser greifen kann und die Witterungsbeständigkeit erhöht wird.

Frage: Ist es einfach, den Kugelkopf zu wechseln?
Antwort: Ja. Eine eingebaute Silikongummihülse hält die Einheit beim Wechsel des Kugelkopfs zusammen, sodass die Austausche unkompliziert und sicher sind.
