Descripción
Artículo nro.: 24270

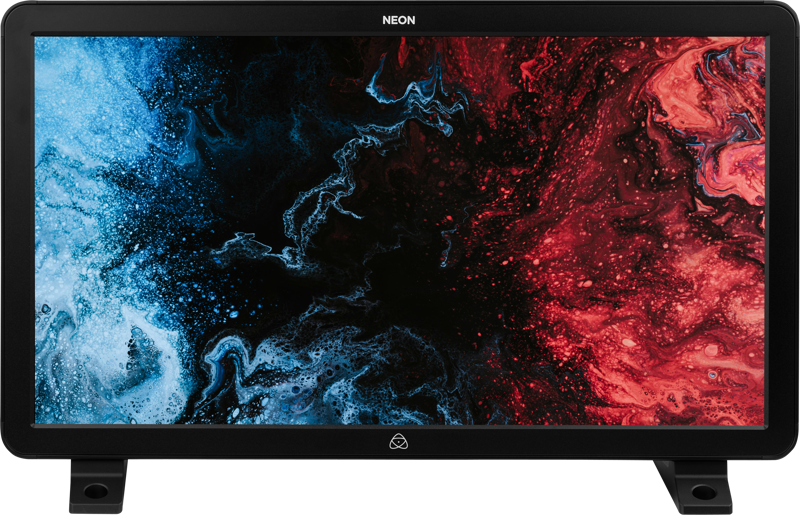

Atomos NEON 24 – monitor 24” 17:9 4K DCI con 1000 Nits HDR y atenuación local de matriz completa
El Atomos NEON 24 es un monitor de producción 4K HDR de precisión para rodaje y estudio que también graba y reproduce archivos. Combina un panel 17:9 con resolución 4K DCI, fidelidad real de 10 bits y retroiluminación con atenuación local de matriz completa. Esta combinación ofrece negros profundos de 0 Nits, brillo pico HDR de 1000 Nits a pantalla completa y una amplia cobertura de color DCI‑P3 para ayudarle a evaluar tanto el detalle en sombras como las altas luces durante la producción y la postproducción.
Alto rango dinámico y rendimiento del panel
El NEON 24 utiliza una retroiluminación de matriz completa y fidelidad de panel de 10 bits para conseguir negros profundos y altas luces brillantes en toda la pantalla. Alcanza 1000 Nits de brillo a pantalla completa y anuncia una relación de contraste dinámico de 1.000.000:1, proporcionando detalle en las sombras así como en las altas luces espectaculares. El panel muestra una amplia cobertura del espacio de color con precisión DCI‑P3 y soporta una reproducción HDR consistente para el monitorizado en rodaje.
Tubería de visualización gestionada por color con AtomHDR
El motor AtomHDR le ofrece control sobre cómo se interpretan y muestran las señales de entrada. Puede seleccionar modos de monitor para trabajar en SDR o HDR y hacer coincidir los ajustes de adquisición de cámara o los formatos estándar de entrega como Rec.709, Rec.2100 HLG o ST.2084 PQ (HDR10). El NEON 24 procesa gamas amplias como BT.2020 con precisión a través de la tubería AtomHDR y proporciona representación nativa del color DCI‑P3.
Las transformaciones integradas le permiten convertir señales LOG a estándares HDR, o aplicar 3D LUTs para flujos de trabajo SDR para previsualizar un look especificado o aplicar compensación de exposición. Las salidas downstream también soportan la conversión entre SDR y HDR o la aplicación de LUTs para adaptarse a pantallas objetivo.
Entradas/salidas flexibles y actualizables y diseño modular

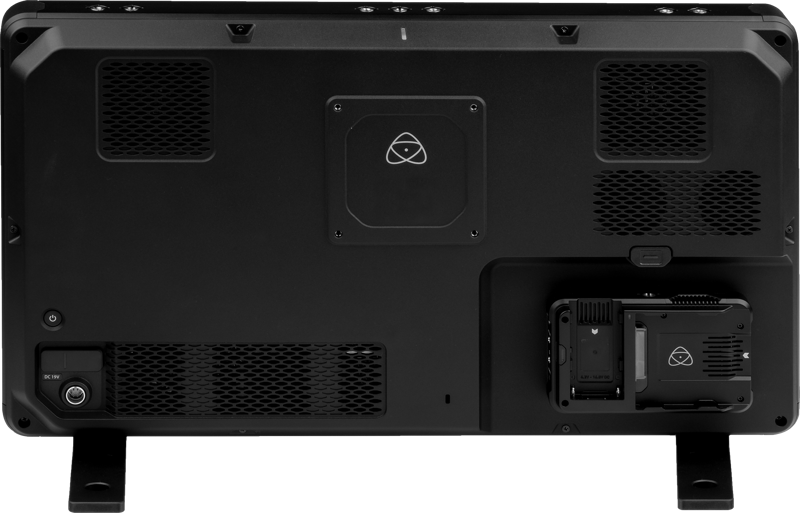

La plataforma NEON utiliza un enfoque modular para que las E/S puedan mantenerse, reemplazarse o actualizarse sin retirar el panel del servicio. La Master Control Unit (MCU) actúa como el cerebro del sistema. La MCU soporta entrada HDMI 2.0 y loop out y puede aceptar 4096 × 2160 4K DCI hasta 60p.
El firmware de la MCU es actualizable. Puede almacenar hasta ocho 3D LUTs en la memoria interna y también puede usar un HDD o SSD de 2,5” para albergar una biblioteca de LUTs ilimitada. Estos LUTs y medios se pueden subir al NEON usando la app AtomOS en iOS.
La MCU ofrece un segundo nivel de expansión mediante el puerto Xpansion. NEON se envía con el módulo AtomX SDI instalado, proporcionando 2 × 12G SDI. Los puertos SDI configurables aceptan entradas single y dual link 1.5G/3G/6G, y puede alternar entre entradas A/B o usar configuraciones single‑link para soportar flujos de trabajo hasta 4K60p.
A medida que evolucionan los estándares e interfaces, tanto la MCU como los módulos Xpansion pueden cambiarse o actualizarse para cumplir nuevos requisitos sin reemplazar todo el monitor.
Herramientas de análisis y asistencias para monitorizado preciso
El conjunto de herramientas NEON incluye una serie de funciones de análisis y asistencia que puede usar mientras monitoriza, graba o durante la reproducción de archivos. Estas herramientas le ayudan a verificar exposición, color y enfoque en el set.
- Monitores de forma de onda – Luma parade, RGB parade y Vectorscope con zoom de vector le permiten monitorizar niveles y distribución del color con precisión.
- Zoom de píxel – Acérquese para comprobar el enfoque o el detalle y haga paneo/escaneo alrededor de la imagen para una inspección precisa.
- Focus peaking – Disponible en modos Colour, Mono y Edges‑Only para ayudar en pulls de foco y selección de planos.
- Cebras ajustables y false colour – Proporcionan comprobaciones de exposición y análisis visual en toda la imagen.
- PPMs de audio y monitorización – Monitorice todos los canales embebidos con PPMs y escuche un par estéreo seleccionado a través de la salida de auriculares. Entrada de audio adicional disponible mediante un conector de 3,5 mm en la MCU.
Control y operación remota
El NEON 24 incluye la tecnología Timecode Systems SYNC y soporta operación remota vía Bluetooth Low Energy (BLE) usando Atom Remote OS en dispositivos iOS. Se requiere un dispositivo iOS para operar NEON mediante Atom Remote OS.
Capacidades de grabación y reproducción
El NEON graba desde cámaras o cualquier fuente de vídeo compatible vía SDI, soportando hasta 4K DCI 60p vía 12G o Dual 6G SDI, y resoluciones y velocidades de cuadro inferiores por 1.5G/3G SDI. Las entradas SDI pueden transportar hasta 12 canales de audio embebido. Puede reproducir clips grabados directamente desde el monitor sin descargar medios ni sacar la cámara del modo de grabación.
HDMI (sin HDCP) está soportado hasta 4K60p o HD 120fps con hasta 8 canales de audio. El monitor detecta HDR InfoFrames en HDMI y empareja automáticamente el tipo de señal de entrada.
Las grabaciones se capturan como archivos 10‑bit 4:2:2 usando los códecs estándar de la industria Apple ProRes o Avid DNx. Los archivos usan nombres Scene/Shot/Take e incluyen metadatos ricos en el encabezado del archivo que pueden ser utilizados por NLEs o sistemas MAM.
Para reproducir archivos grabados en NEON u otros dispositivos Atomos, inserte el SSD en la ranura de unidad de la MCU. Los clips también pueden exportarse desde su NLE o transcodificarse a ProRes/DNx para ser reproducidos en el NEON.
Guías de encuadre y soporte anamórfico
El NEON ofrece una variedad de guías de encuadre para uso broadcast y cinematográfico. Puede habilitar guías de transmisión incluyendo gráficos EBU R5 y áreas Action safe, o elegir guías cinematográficas. Los modos de desesqueje anamórfico soportan ratios 2×, 1.5× y 1.33× para coincidir con una amplia variedad de lentes.
Características clave
- Pantalla 24” 17:9 4K DCI con > 100% de cobertura DCI‑P3 y relación de contraste dinámico 1,000,000:1
- 1000 Nits HDR con atenuación local dinámica de matriz completa para lograr uniformidad de panel y negros profundos
- Gestión de la tubería de color AtomHDR para LOG a PQ (HDR10), HLG, con soporte de 3D LUT para flujos de trabajo SDR
- Soporte hasta 4K60p vía HDMI 2.0 o 12G SDI con salidas de señal en bucle de 10‑bit
- Recubrimiento antirreflejos en la pantalla y ángulo de visión muy amplio
- Procesamiento de imagen HD y 4K que permite escalar imágenes HD a 4K y salida de imágenes con recorte DCI o conversión descendente a HD
- AtomRemote OS proporciona control de todas las funciones NEON desde dispositivos iOS vía Bluetooth (SE REQUIERE dispositivo iOS para la operación del NEON)
- Calibrado de fábrica con opción de calibración por el usuario usando el Atomos Calibrator y soporte para X‑Rite i1Display Pro Plus
En la caja
- Master Control Unit
- Master Caddy II
- Fuente de alimentación AC 12V‑3A
- Módulo de expansión AtomX SDI
- Patas, unidad NEON 24"
- Guía de inicio rápido
- Unidad de control remoto Button Bar
| Especificación | Detalle |
|---|---|
| Tamaño de pantalla / Relación | 24" / 17:9 |
| Resolución | 4K DCI (4096 × 2160) |
| Panel | Fidelidad de 10‑bit con atenuación local de matriz completa |
| Brillo | 1000 Nits a pantalla completa |
| Contraste dinámico | 1,000,000:1 |
| Gama de color | >100% de cobertura DCI‑P3 |
| HDR / Tubería de color | AtomHDR; LOG a PQ (HDR10), HLG; soporte 3D LUT |
| SDI | Módulo AtomX SDI con 2 × 12G SDI (configurable single/dual link 1.5G/3G/6G) |
| HDMI | Entrada y loop out HDMI 2.0; soporta 4K60p |
| Formatos de grabación | Apple ProRes, Avid DNx (10‑bit 4:2:2) |
| Audio | SDI hasta 12 canales embebidos; HDMI hasta 8 canales; monitorización por auriculares vía conector de 3.5 mm de la MCU |
| Almacenamiento | Master Caddy II y soporte para HDD/SSD de 2.5" mediante la ranura de la MCU |
| Control | AtomRemote OS sobre BLE (se requiere dispositivo iOS); compatibilidad con Timecode Systems SYNC |
FAQ
Pregunta: ¿Qué formatos HDR puede mostrar y convertir el NEON 24?
Respuesta: El NEON 24 utiliza el motor AtomHDR para trabajar en modos SDR y HDR y soporta visualización y conversión para Rec.709, Rec.2100 HLG y ST.2084 PQ (HDR10). También procesa gamas amplias como BT.2020 y ofrece cobertura nativa DCI‑P3.
Pregunta: ¿Puedo grabar directamente en el NEON 24 y reproducir grabaciones en el set?
Respuesta: Sí. El NEON graba archivos Apple ProRes o Avid DNx 10‑bit 4:2:2 usando nombres Scene/Shot/Take y metadatos enriquecidos. Los clips grabados pueden reproducirse directamente desde la ranura de unidad SSD de la MCU sin descargar los medios.
Pregunta: ¿Necesito algún dispositivo adicional para controlar NEON de forma remota?
Respuesta: El control remoto vía AtomRemote OS requiere un dispositivo iOS. El NEON soporta operación remota por BLE e integra Timecode Systems SYNC para flujos de trabajo con timecode.
Pregunta: ¿Qué opciones de E/S están disponibles y pueden actualizarse?
Respuesta: La MCU soporta HDMI 2.0 (entrada y loop out) para 4K60p, y NEON incluye el módulo AtomX SDI (2 × 12G SDI). La MCU modular y el puerto Xpansion le permiten reemplazar o actualizar módulos de E/S a medida que cambian los estándares.
Pregunta: ¿Qué herramientas me ayudan a comprobar exposición, enfoque y color en el set?
Respuesta: NEON proporciona herramientas de asistencia completas incluyendo monitores de forma de onda (luma y RGB parade), vectorscope con zoom, zoom de píxel para comprobaciones críticas de enfoque, focus peaking en Colour/Mono/Edges‑Only, cebras ajustables, false colour y PPMs de audio con monitorización por auriculares.
Pregunta: ¿Qué incluye la caja para comenzar a trabajar en el set?
Respuesta: El paquete NEON 24 se envía con la Master Control Unit, Master Caddy II, una fuente de alimentación AC 12V‑3A, el módulo de expansión AtomX SDI, patas y la unidad NEON 24", una Guía de inicio rápido y una Unidad de control remoto Button Bar para comenzar a operar de inmediato.
