Datavideo PTR-10 II Robotic Pan/Tilt head

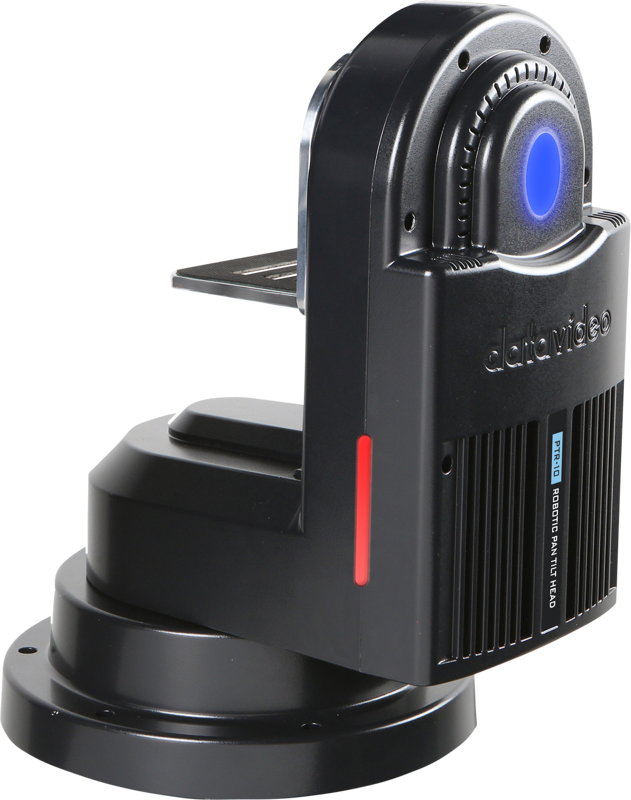

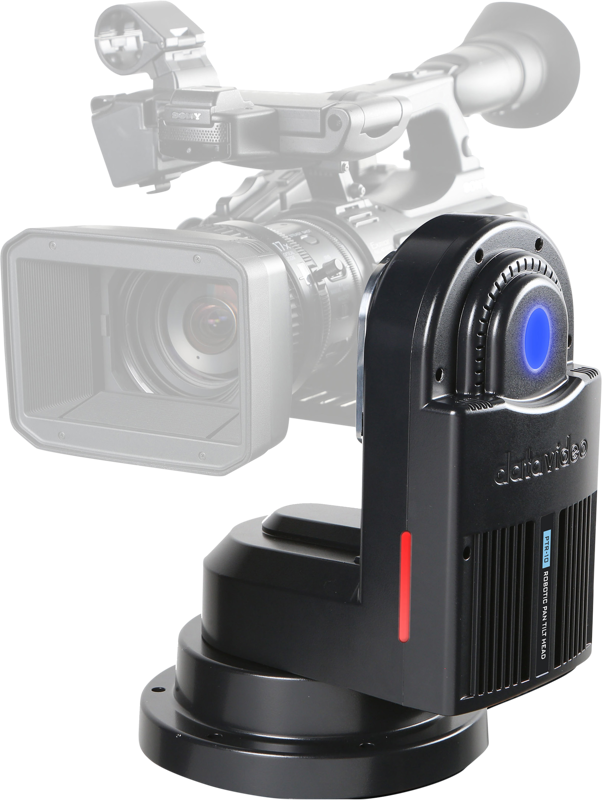

Datavideo PTR-10 MARK II — Cabezal robótico Pan/Tilt para convertir cámaras de vídeo pequeñas en PTZ remotas

El Datavideo PTR-10 MARK II es un cabezal robótico de paneo e inclinación diseñado para convertir cámaras de vídeo de tamaño pequeño y cámaras tipo block en unidades PTZ controladas de forma remota. Ofrece múltiples opciones de control, un diseño compacto de aleación de aluminio y una variedad de interfaces de señal para una fácil integración en estudios y montajes de producción en vivo.

Beneficios clave y casos de uso

Utilice el PTR-10 MARK II para añadir control remoto a camcorders y cámaras block existentes, haciendo que las operaciones multicámara sean más fáciles y flexibles. Su construcción compacta y robusta permite montarlo en cualquier trípode de alta resistencia o instalarlo en paredes y techos para instalaciones fijas. Además, el cabezal soporta una amplia gama de métodos e interfaces de control, lo que posibilita el control multicámara por un solo operador e integración en sistemas de control más amplios.

Diseño, carga y montaje

El PTR-10 MARK II presenta un diseño elegante y apto para estudio, fabricado en aleación de aluminio. Pesa 3.4 kg y soporta cargas de cámara de hasta 4 kg. Debido a su peso relativamente ligero y su construcción resistente, puede colocarse en trípodes de alta resistencia o montarse en paredes y techos según las necesidades de su producción.

Opciones de control e integración

Este cabezal pan/tilt acepta varios métodos de control. Puede operarlo con el mando IR incluido, controladores que usan protocolo VISCA, la serie de controladores de cámara Datavideo RMC-180 y el panel de control universal RMC-300A. También soporta DVIP sobre Ethernet y otras soluciones de integración como Crestron. La unidad implementa control LanC/LANC para compatibilidad con una amplia gama de camcorders profesionales.

Alimentación y salida D-tap

El PTR-10 MARK II incluye un conector D-tap para salida de CC, un estándar común en radiodifusión para alimentar accesorios desde batería o red. Datavideo suministra un cable D-tap a DC 5.5 mm con bloqueo para cámaras Datavideo. El cabezal ofrece salidas de voltaje DC seleccionables para adaptarse a los diferentes requisitos de las cámaras: 7.4 V, 8.4 V, 10 V y 12 V.

Múltiples interfaces de señal

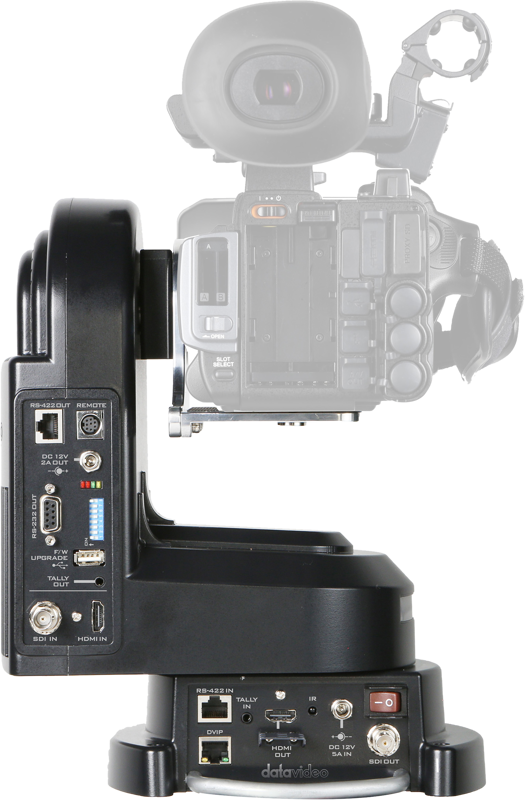

El PTR-10 MARK II soporta una variedad de interfaces de señal para pasar señales a través del cabezal hacia la cámara. Estas interfaces incluyen SDI, HDMI, RS-232, RS-422, DVIP, Tally y LANC, permitiéndole enrutar señales de vídeo y control mediante el cabezal remoto como parte de un sistema integrado.

Rendimiento: movimiento, presets y distancias

El cabezal ofrece rangos y velocidades de movimiento amplios y precisos. Proporciona un rango de paneo de 340° y un rango de inclinación de ±45°. El control de velocidad varía de 0.12 a 15°/s para el paneo y de 0.06 a 10°/s para la inclinación. Puede almacenar hasta 50 presets de pan/tilt para recuperación rápida durante las producciones. Para conexiones remotas, la distancia de control alcanza hasta 1.200 m vía RS-422 y hasta 100 m sobre DVIP.

Relación coste-efectividad

Al convertir camcorders estándar en sistemas PTZ controlados remotamente, el PTR-10 MARK II ofrece una vía rentable hacia la operación remota. Este enfoque le permite reutilizar cámaras existentes mientras habilita flujos de trabajo de control remoto donde un solo operador puede gestionar múltiples cámaras.

Artículos incluidos

• Unidad principal PTR-10 Mark II x 1
• Adaptador de corriente DC 12V x 1
• Cable de CA x 1
• Mando a distancia IR x 1
• Cable DC con bloqueo a D-Tap x 1
• Cable HDMI x 1
• Cable SDI x 1
• Cable remoto (jack telefónico 2.5 mm a mini-din 8 pines) x 1
• Tornillo 1/4” (14 mm) x 2
• Tornillo 1/4” (10 mm) x 1
• Adaptador de tornillo 1/4” a 3/8” x 1

Especificaciones

Preguntas frecuentes inteligentes

pregunta: ¿Qué cámaras puedo usar con el PTR-10 MARK II?
Respuesta: El PTR-10 MARK II está diseñado para cámaras de vídeo de tamaño pequeño y cámaras block. También implementa control LanC/LANC, lo que lo hace compatible con una amplia gama de camcorders profesionales que soportan ese protocolo. Compruebe siempre el peso de su cámara y la compatibilidad de control antes de montarla.

pregunta: ¿Cómo puedo controlar la unidad e integrarla en mi sistema?
Respuesta: Puede controlar el PTR-10 MARK II con el mando IR incluido, controladores del protocolo VISCA, los paneles de control Datavideo RMC-180 y RMC-300A, o vía IP usando DVIP. También soporta soluciones de integración como Crestron y ofrece interfaces RS-232/RS-422 y otras para un control más amplio del sistema.

pregunta: ¿Qué opciones de alimentación y salidas ofrece el cabezal para alimentar cámaras?
Respuesta: La unidad acepta entrada DC 12V–18V y proporciona salidas DC seleccionables (7.4 V, 8.4 V, 10 V, 12 V) a través de un conector D-tap. Datavideo suministra un cable D-tap a DC 5.5 mm con bloqueo para uso con cámaras Datavideo. Tenga en cuenta que los requisitos de corriente especificados difieren según si hay una cámara conectada o no.

pregunta: ¿Puedo montar el PTR-10 MARK II en un trípode o instalarlo de forma permanente?
Respuesta: Sí. El peso de 3.4 kg del cabezal y su robusta construcción en aleación de aluminio permiten montarlo en cualquier trípode de alta resistencia o fijarlo en paredes y techos para instalaciones permanentes. Asegúrese de que el método de montaje soporte el peso combinado del cabezal y su cámara hasta la carga máxima de 4 kg.

pregunta: ¿Qué interfaces de vídeo y señal admite el cabezal para enrutar las señales de la cámara?
Respuesta: El PTR-10 MARK II soporta interfaces de vídeo HDMI y SDI y pasa interfaces como RS-232, RS-422, DVIP, Tally y LANC, permitiéndole incluir el cabezal en sistemas donde las señales de vídeo y control necesiten viajar a través del cabezal remoto.
