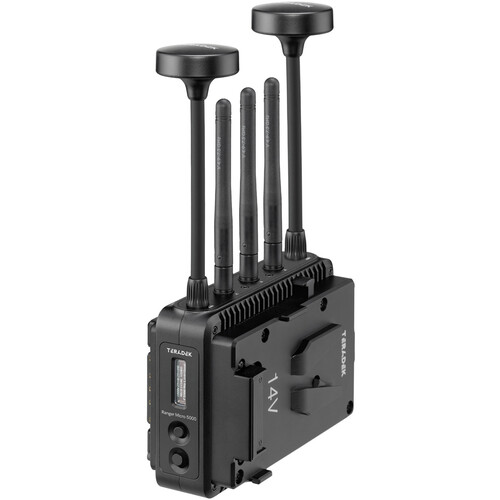

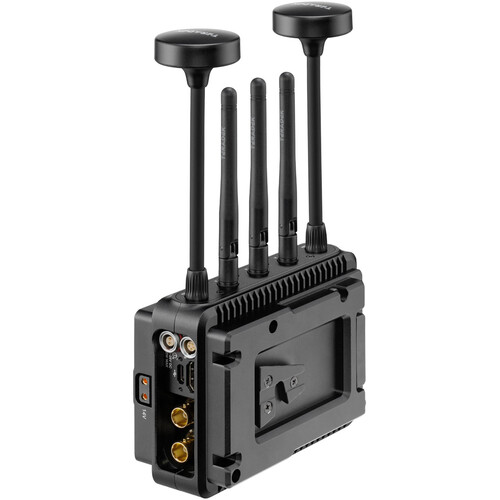

Teradek Ranger Micro 5000 3G-SDI/HDMI - Wireless RX V-Mount

Teradek Ranger Micro 5000 3G-SDI/HDMI - Wireless RX V-Mount

RF-pohjaisen langattoman videolähetyksen keskimääräinen viive on 30,8 ms, mutta ihmissilmä voi havaita jopa 13 ms:n viiveen. Tämän ongelman voittamiseksi Teradek on kehittänyt Rangerin, ainoan langattoman videoratkaisun, jolla saavutetaan todellinen nollaviiveetön lähetys alle 1 ms:n viiveellä säilyttäen visuaalisesti häviöttömän kuvanlaadun. 6 GHz:n tuen (U-NII 5) myötä käyttäjät voivat nyt käyttää 12:ta äskettäin avattua RF-kanavaa, mikä takaa häiriöttömän toiminnan.

Laitteiston yleiskatsaus

Ranger-sarjassa on huippuluokan laitteisto, joka on suunniteltu ammattimaiseen videotuotantoon, ja siinä käytetään Emmy®- ja Oscar-palkittua teknologiaa, joka mahdollistaa viiveettömän langattoman videolähetyksen. Sen maksimietäisyys on vaikuttava, 1 524 metriä, ja se on yhteensopiva monien ammattimaisten lähetys-, urheilu- ja ENG-sovellusten kanssa, mukaan lukien käsikäyttöiset kardaanit, lennokit ja olalle kiinnitetyt tuotantokamerat.

Työskentele valtavan laajalla spektrillä

Langattomien laitteiden määrän kasvaessa ja taajuuskaistojen rajoituessa selkeän signaalin ylläpitäminen voi olla vaikeaa. Ranger tarjoaa useita vaihtoehtoja: 5 GHz yleiseen käyttöön, lisensoidut taajuuskaistat erikoistapahtumiin ja uusi 6 GHz:n U-NII-5-taajuusalue, joka tarjoaa 12 uutta kanavaa rajoittamatonta langatonta taajuusaluetta.

Ei viivettä

Huomattava viive äänen ja videon siirrossa voi haitata katsojan kokemusta. Rangerin patentoitu nollaviive-tekniikka poistaa tämän ongelman tehokkaasti, jolloin ääni- ja videosignaalit voidaan lähettää erittäin pienellä viiveellä jopa 4K60-tasolla, mikä tarjoaa yleisölle visuaalisesti häviöttömän ja mukaansatempaavan kokemuksen. Perheitä Stick Together Ranger-järjestelmät on suunniteltu joustaviksi, ja ne mahdollistavat minkä tahansa Ranger TX- ja RX-yksiköiden yhdistelmän yhdistämisen mallista riippumatta. Tämän ominaisuuden ansiosta tuotannot voivat skaalautua nopeasti ja käyttää erilaisia Ranger-järjestelmiä, jotka on räätälöity niiden erityistarpeisiin.

Perheet pysyvät yhdessä

Ranger-järjestelmät on suunniteltu joustaviksi, ja ne mahdollistavat minkä tahansa Ranger TX- ja RX-yksiköiden yhdistelmän yhdistämisen mallista riippumatta. Tämän ominaisuuden ansiosta tuotannot voivat skaalautua nopeasti ja käyttää erilaisia Ranger-järjestelmiä, jotka on räätälöity niiden erityistarpeisiin.

Ominaisuudet:

• ZERO DELAY Siirtyminen TX:stä RX:ään 0,001 sekunnissa - täydellinen IMAG- ja live-tapahtumatuotantoon.
• NÄKYVÄLLINEN 4K HDR Lähettää videota poikkeuksellisen yksityiskohtaisesti - parempi kuin HEVC- ja H.264-ratkaisut.
• AES-256 SALAUS Pidä videolähetys luottamuksellisena ja turvallisena.
• GRANULAARINEN TAJUUSSÄÄTÖ Säädä signaalin taajuutta 5 MHz:n askelin.
• LISENSSOIDUT JA LISENSSITTÖMÄT TAAJUUDET Toimii 4,9 GHz:n ja 6,4 GHz:n välillä lisensoiduilla ja lisensoimattomilla taajuusalueilla.
• YHTEENSOPIVA Pariliitettävissä kaikkien aiempien ja nykyisten Ranger-järjestelmien kanssa.
• RANGERIN KONFIGUROINTI PUHELIMESTA Ohjaa langatonta työnkulkua kämmeneltäsi.

	TRANSMITTER	RECEIVER
VIDEO
Video Inputs	3G-SDI SMPTE 2082 standard / 75 Ω (BNC x 1) 1 x HDMI 1.4b Type-A receptacle	N/A

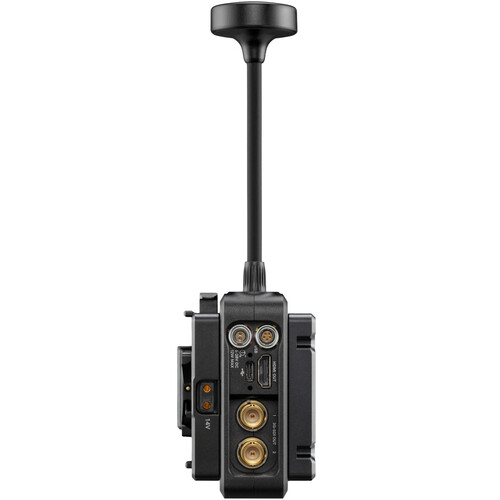

Video Outputs	3G-SDI SMPTE 2082  standard / 75 Ω (BNC x 1)	3G-SDI SMPTE 2082 standard / 75 Ω (BNC x 2) 1 x HDMI 1.4b Type-A receptacle
Color Sampling	SDI: YCbCr 4:2:2, 10-bit HDMI: RGB / YCbCr 4:4:4, 8-bit | YCbCr 4:2:2 10-bit	SDI: YCbCr 4:2:2, 10-bit HDMI: RGB / YCbCr 4:4:4, 8-bit | YCbCr 4:2:2 10-bit
Delay (TX to RX)	<0.001sec (without format conversions)	<0.001sec (without format conversions)
Supported Resolutions	1080p23.98/24/25/29.97/30/50/59.94/60 1080psf23.98/24/25/29.97/30 1080i50/59.94/60 720p50/59.94/60 576i/480i 480p50 576p59.94 (HDMI only)
Input Cross Conversion	Yes, HDMI to SDI	N/A
Output Video Scaling	N/A	Yes, Auto scaling to 1080p
VIDEO PROCESSING
Video Compression	Uncompressed	Uncompressed
Test Pattern Generator	N/A	Yes
Video Format Conversion Support	Yes	Yes
Spectrum Analyzer	Yes (via Launchpad App)	Yes
AUDIO
Audio Compression	48kHz 24-bit PCM	48kHz 24-bit PCM
Audio Input	Embedded SDI/HDMI Audio Input (2 channel)	N/A
Audio Output	N/A	Embedded SDI/HDMI Audio Input (2 channel)
PHYSICAL ATTRIBUTES
Dimensions	2.3” x 4.3” x 1.3” (59 x 108 x 32mm)	5.0” x 3.7” x 1.2” (126 x 93 x 31mm)
Weight	10.6oz (300g)	17.5oz (496g)
Construction	Milled aluminum (chassis), regulation-compliant PCB
INTERFACES

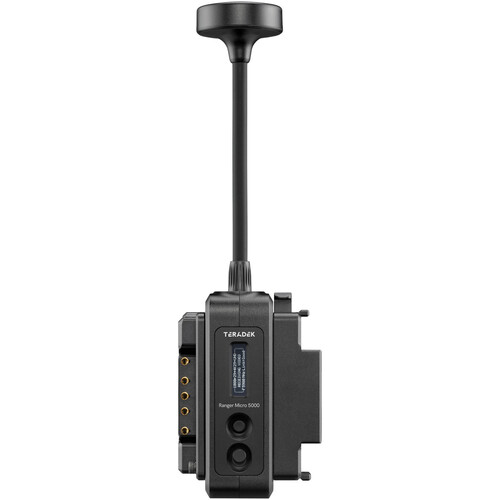

Configuration Interface	OSD Screen with Menu Joystick Navigation	OSD Screen with Menu Joystick Navigation
Switches	On/Off Switch	On/Off Switch
Desktop App	Launchpad (OSX and Windows)	Launchpad (OSX and Windows)
Mobile App	Launchpad App (iOS and Android)	Launchpad App (iOS and Android)
USB Interface	Upgrade via USB - C	Upgrade via USB - C
Bluetooth Compatibility	Bluetooth 5 LE	Bluetooth 5 LE
NETWORK
Wireless	Licensed Frequencies*: 4.900 ~ 5.150 GHz 5.350 ~ 5.470 GHz 5.850 ~ 5.925 GHz Unlicensed Frequencies: 5.150 ~ 5.250 GHz (Non-DFS) 5.250 ~ 5.350 GHz (DFS) 5.470 ~ 5.725 GHz (DFS) 5.725 ~ 5.850 GHz (Non-DFS) 5.925 ~ 6.425 GHz *By using this product in the licensed frequencies, you acknowledge and agree to comply with all applicable regulations and rules, and to only operate this system in compliance with the applicable license requirements.
RF Channel Selection	Auto, Manual Manual available for all Channels	Auto, Manual Manual available for all Channels
Encryption	AES-256, RSA-1024 key exchange	AES-256, RSA-1024 key exchange
RF Power	23 dBm EIRP (max power)	21 dBm EIRP (max power)

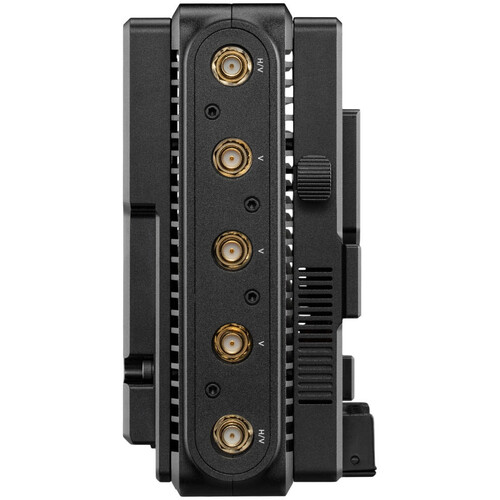

Antennas	1x Horizontal RP-SMA 2dBi antenna 1x Vertical RP-SMA 2dBi antenna	5x Vertical 2dBi antennas
Range	Up to 5000 ft line of sight (using Panel Antenna)
Noise Rejection	Can coexist with Wi-Fi and 5GHz cordless phones, and operate up to 6 sets in the same location	Can coexist with Wi-Fi and 5GHz cordless phones, and operate up to 6 sets in the same location
POWER
Power Input	2-Pin locking connector 7-28 VDC	2-Pin locking connector 7-28 VDC

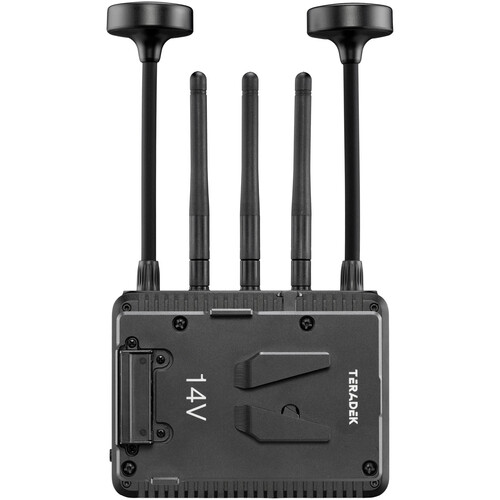

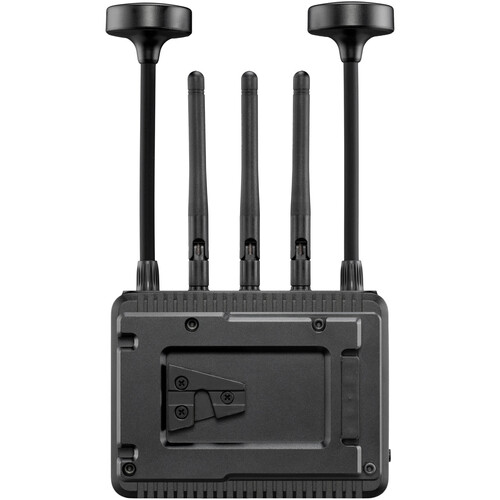

Battery	N/A	Gold or V-mount battery plate
Nominal Power Consumption	9 Watts	11 Watts
Operating Temperature	0~40 deg-C	0~40 deg-C
GENERAL

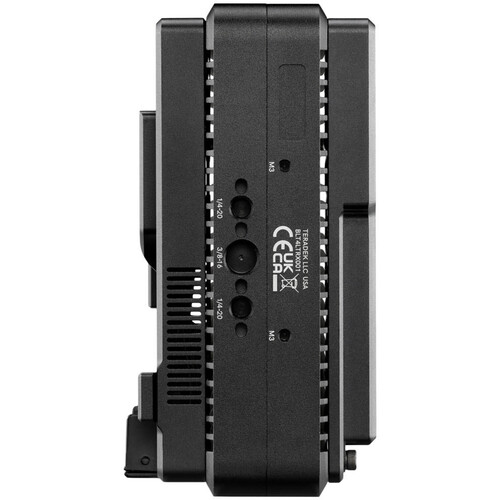

Mounting Options	Multiple mounting options with M3, 3/8” and 1/4-20” holes	Integrated Gold or V Battery Mount, Multiple mounting options with M3, 3/8” and 1/4-20” holes
