Feelworld Monitor S7

Feelworld Monitor S7 – Écran tactile 7" 12G-SDI/HDMI 2.0 pour surveillance 4K HDR sur le terrain

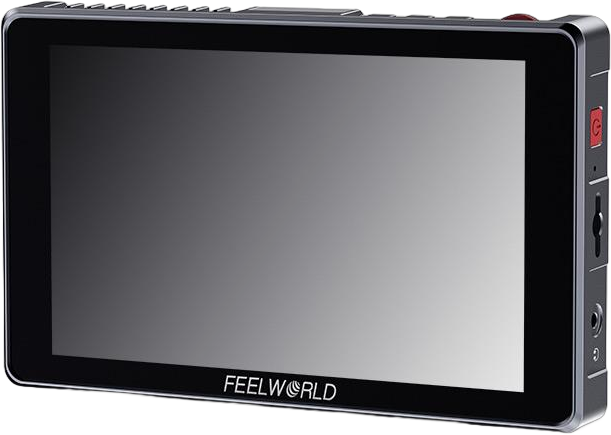

Surveillez vos signaux 4K HDR sur le terrain avec le Feelworld S7. Ce moniteur de terrain tactile compact de 7" utilise un châssis en aluminium robuste et prend en charge des entrées et sorties 12G-SDI ainsi que HDMI 2.0 afin que vous puissiez visualiser des séquences 4K sans réduction de résolution. La dalle LCD offre une résolution de 1920 x 1200, un contraste de 1200:1 et une luminosité de 1600 cd/m² pour fournir une image claire même en conditions lumineuses.

Caractéristiques et avantages clés

• Monitoring 12G-SDI : Le S7 simplifie les flux de travail 4K en utilisant un seul connecteur 12G-SDI au lieu de quatre câbles 3G-SDI. Il prend en charge un débit de transmission jusqu'à 12 Gb/s afin que vous puissiez surveiller de la vidéo haute résolution à des cadences élevées sans réduction de résolution.
• Entrée et sortie 4K : Le moniteur accepte les signaux DCI 4K 4096 x 2160p60 et UHD 4K 3840 x 2160p60. Il fournit également des sorties SDI et HDMI, ainsi qu'une prise casque 3,5 mm pour le monitoring audio.

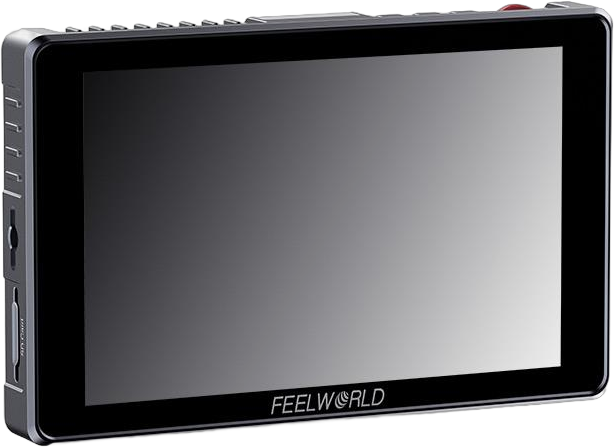

• Dalle IPS Full HD 7" : La dalle IPS de 7" offre 1,07 milliard de couleurs et un large angle de vision de 160° afin que plusieurs membres de l'équipe puissent contrôler l'image depuis différentes positions.
• Conversion croisée HDMI/SDI : Convertissez HDMI en SDI ou SDI en HDMI en interne, éliminant le besoin de convertisseurs externes sur le plateau.
• Calibration et gamut colorimétrique : Le moniteur est calibré avec le logiciel professionnel CALMAN et couvre 94,9 % du gamut couleur DCI-P3 de qualité cinéma.
• Haute luminosité : Avec 1600 cd/m² de luminosité, le S7 reste lisible en extérieur au soleil et en intérieur sous un éclairage intense.
• Tally 3 couleurs : Un indicateur tally monté sur le dessus affiche les états rouge, vert ou jaune pour indiquer l'enregistrement, l'antenne ou quelle caméra est en attente. Le tally se connecte via un connecteur DB9 standard industriel à l'arrière.
• Boîtier robuste : Le moniteur utilise de l'aluminium usiné CNC pour le protéger dans des environnements de production exigeants.

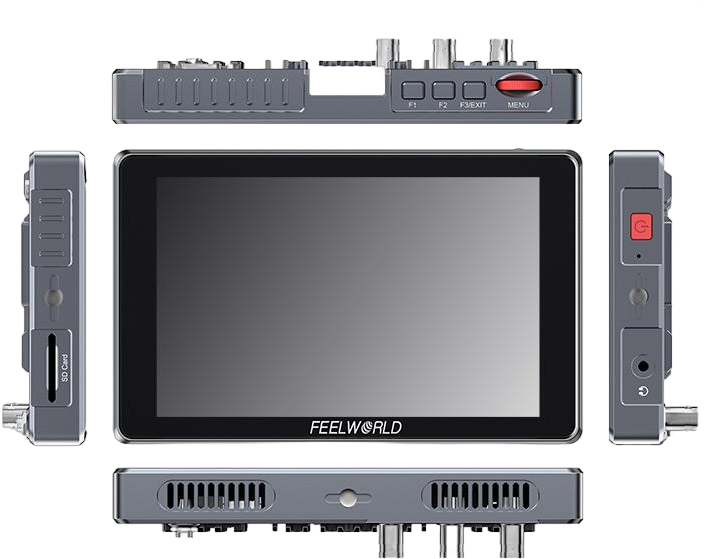

• Touches de raccourci personnalisées : Trois boutons programmables sur le dessus vous permettent d'assigner des fonctions fréquemment utilisées pour un accès rapide pendant le tournage.
• Contrôle tactile et molette tactile : Utilisez les gestes de tapotement et de balayage pour une navigation rapide ou la molette pour des réglages précis.
• 3D LUTs en sortie loop : Appliquez des LUT 3D aux sorties HDMI et 3G-SDI en boucle. Cela permet de fournir une image avec LUT au client, au réalisateur ou aux diffusions en direct tout en conservant un flux original à la caméra si nécessaire.
• Monitoring HDR : Le S7 prend en charge le monitoring HDR HLG et inclut les types HLG1, HLG2 et HLG3. Lorsqu'HDR est activé, l'affichage reproduit une plage dynamique plus large afin que les détails clairs et sombres apparaissent plus nettement.
• Options d'alimentation flexibles : Alimentez le moniteur via l'entrée DC ou via la plaque batterie double L-series à l'arrière. L'unité prend en charge les batteries L-series/NP-F et permet une opération avec une ou deux batteries avec capacité d'échange à chaud. Une plaque V-mount en option est disponible séparément.
• Support linguistique : Le S7 inclut 11 langues intégrées pour les productions internationales.
• Multiples points de montage : Il fournit trois filets standard 1/4"-20 (bas, côté droit, côté gauche) pour l'adaptateur de griffe inclinable inclus, les rigs, cages ou bras d'extension.

Outils d'image intégrés

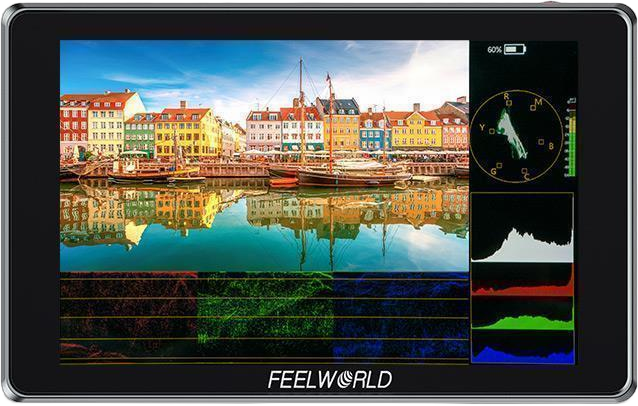

Le S7 inclut un large ensemble d'outils d'imagerie professionnels pour un monitoring précis et le contrôle de l'exposition. Ces outils aident les opérateurs caméra, directeurs de la photographie et assistants focales à évaluer rapidement la qualité de l'image sur le plateau.

• 3D LUT Log vers Rec.709, téléversement de 3D LUT utilisateur (jusqu'à 32)
• Forme d'onde (RGB, YUV, Y)
• HDR
• Vector
• Histogramme (RGB, Y)
• Audio embarqué
• Aide à la mise au point (rouge/vert/bleu, trois couleurs de mise au point optionnelles ; niveau de mise au point réglable 1-10)
• Fausses couleurs (Normal, ARRI)
• Sursaturation (Overexposure) (10IRE~100IRE réglable)
• Check field (rouge, vert, bleu, mono)
• Mode de balayage (underscan, overscan)
• Mode anamorphique (1.33x, 1.6x, 2.0x, 2.0x mag, utilisateur)
• Retour d'image (H flip, V flip, H_V flip)
• Gel d'image
• Repère central
• Cadres de sécurité (80/85/90/93/96%, 2.35:1)
• Format d'image (auto, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1, plein écran)
• Marqueur de ratio (4:3, 13:9, 14:9, 15:9, 16:9, 1.85:1, 2.35:1)
• Couleur des marqueurs (rouge, vert, bleu, noir, blanc, gris)
• Grille (2x2, 3x3, 4x4, 5x5, 6x6, 7x7, 8x8, 9x9, ou lignes et colonnes personnalisées de 2 à 9)
• Mode zoom (2x, 4x, 9x, 16x, utilisateur)
• Pixel à pixel
• Gamut couleur (DCI-P3, Rec.709)
• Température de couleur (5600/6500/9300K, utilisateur)

Spécifications clés

• Taille d'affichage : 7,0" / 17,8 cm
• Résolution native : 1920 x 1200
• Écran tactile : Oui
• Prise en charge HDR : Non
• Entrées/Sorties vidéo :
  • 1x HDMI 2.0 Entrée
  • 1x HDMI 2.0 Sortie
  • 1x BNC (12G-SDI) Entrée
  • 1x BNC (3G-SDI) Sortie
  • 1x BNC (12G-SDI) Sortie
• Emplacement carte mémoire : Emplacement unique : SD (Type non spécifié)
• Type de batterie : 2x L-Series (monture interchangeable)
• Consommation électrique : 16 W
• Montage : 3x 1/4"-20 Femelle

Détails alimentation, montage, tally et construction

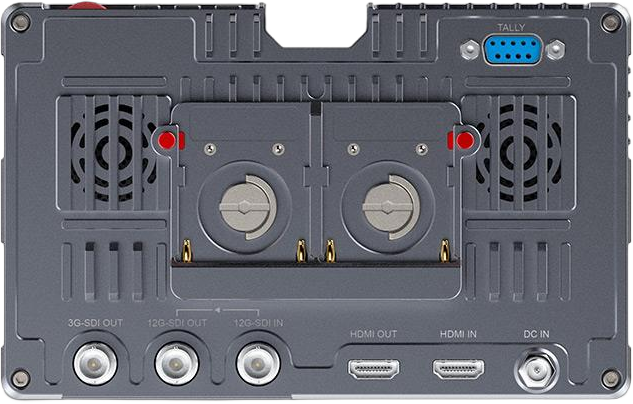

Vous pouvez utiliser l'entrée d'alimentation DC pour une utilisation continue ou installer des batteries standard L-series/NP-F dans le montage batterie double à l'arrière pour une utilisation mobile. Le moniteur prend en charge une ou deux batteries et elles sont échangeables à chaud. Par exemple, une batterie NP-F970 (6600mAh) durera environ 3 heures. Le coin supérieur droit de l'écran affiche le niveau de batterie après installation. Si vous avez besoin d'une alimentation V-mount, une plaque batterie V-mount optionnelle est disponible séparément.

Le moniteur intègre un voyant tally trois couleurs sur le dessus qui affiche les états rouge, vert ou jaune pour indiquer l'enregistrement, l'antenne ou les prévisualisations. Le tally se connecte via un connecteur DB9 à l'arrière. Pour une flexibilité de montage, le S7 inclut trois points filetés femelles 1/4"-20 (bas, droite, gauche) afin que vous puissiez fixer l'adaptateur de griffe inclinable inclus ou d'autres équipements de fixation.

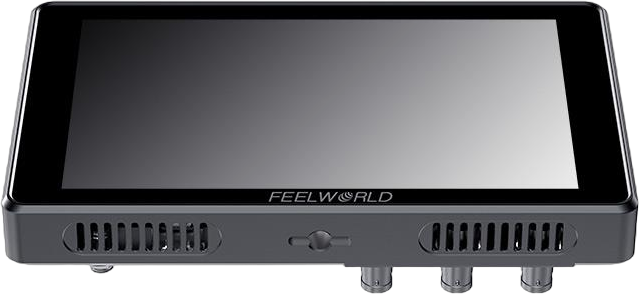

Le châssis est en aluminium usiné CNC pour résister aux environnements de production exigeants tout en conservant une forme compacte adaptée aux configurations portables et montées sur rig.

Formats vidéo pris en charge

Le S7 prend en charge une large gamme de formats HDMI et SDI couvrant DCI 4K, UHD 4K, 2K, 1080p, 1080i, 720p, 576p/i et 480p/i à diverses fréquences d'images. Cette large compatibilité le rend adapté aux caméras professionnelles, reflex/DSLR et caméras de cinéma modernes.

FAQ

question : Le S7 peut-il afficher des signaux 4K sans réduction de résolution ?
Réponse : Oui. Le S7 accepte les signaux 4K 12G-SDI et HDMI 2.0 et peut les monitorer sans réduction de résolution, et il fournit des sorties SDI/HDMI pour router le flux.

question : Le moniteur prend-il en charge les formats HDR et HLG ?
Réponse : La documentation produit indique la prise en charge HDR HLG et liste les types HLG1, HLG2 et HLG3 pour le monitoring HDR. Notez que certains champs de spécification indiquent également « Prise en charge HDR : Non » ; veuillez vérifier vos besoins en workflow et nous confirmer si vous exigez un ensemble de fonctionnalités HDR spécifique avant l'achat.

question : Comment puis-je alimenter le S7 sur le terrain ?
Réponse : Vous pouvez alimenter le S7 via l'entrée barrel 12 VDC ou en utilisant la plaque batterie double L-series incluse pour les batteries L-series/NP-F. Vous pouvez utiliser une ou deux batteries, les échanger à chaud et surveiller le niveau de batterie à l'écran. Une plaque V-mount optionnelle est disponible séparément pour des solutions batterie plus volumineuses.

question : Quelles options de montage et de fixation sont disponibles ?
Réponse : Le S7 dispose de trois filetages femelles 1/4"-20 (bas, gauche, droite) pour le montage sur l'adaptateur de griffe inclinable inclus, cages, bras ou autres équipements de fixation. Cela vous offre la flexibilité de positionner le moniteur pour une utilisation portative, sur rig ou en studio.

question : Puis-je appliquer des LUTs aux sorties pour des clients ou des diffusions en direct ?
Réponse : Oui. Le S7 peut appliquer des LUTs 3D et sortir l'image avec LUT via les sorties HDMI et 3G-SDI en boucle, ce qui est utile pour fournir une prévisualisation étalonnée à un réalisateur, un moniteur client ou une diffusion en direct.

Pour des questions supplémentaires sur la compatibilité avec des caméras spécifiques ou pour demander de l'aide à l'approvisionnement, veuillez nous contacter ; notre équipe chez Voosestore vous assistera.
