Description
Article no.: 26512
Kupo KS-271 V-Lock Base – aluminium usiné de précision anodisé noir pour minimiser le jeu

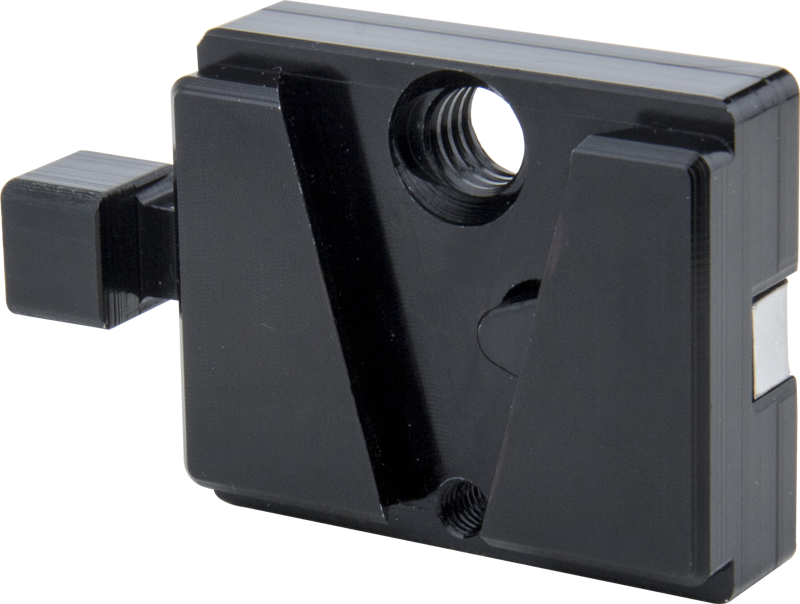

La Kupo KS-271 V-Lock Base est un coin V-lock usiné avec précision en aluminium 6061 anodisé noir. Elle offre des tolérances serrées qui réduisent les mouvements indésirables et propose plusieurs options de fixation pour les rigs caméra et accessoires.
Principales caractéristiques et options de montage

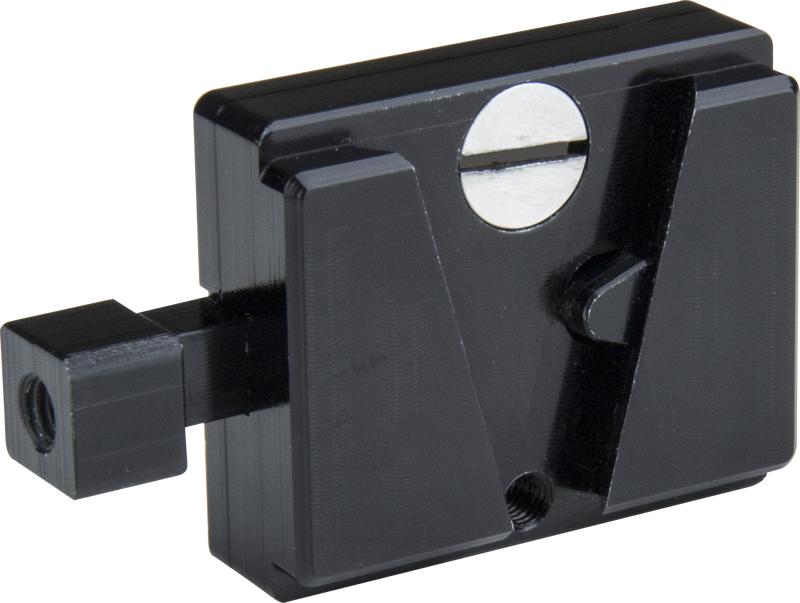

La KS-271 propose plusieurs interfaces de montage pratiques. Vous pouvez la fixer directement à une pince Convi (KCP-700) en utilisant la visserie M5 fournie et un adaptateur 3/8” vers M5 qui se monte à l’arrière de la base V-lock. De plus, la base possède un trou taraudé central 3/8”-16 pour le montage sur du matériel. Vous pouvez utiliser la vis fraisée fendue 3/8”-16 fournie dans le filetage femelle ou sécuriser la base à l’aide d’une goupille anti-rotation Arri 3/8”-16 standard.

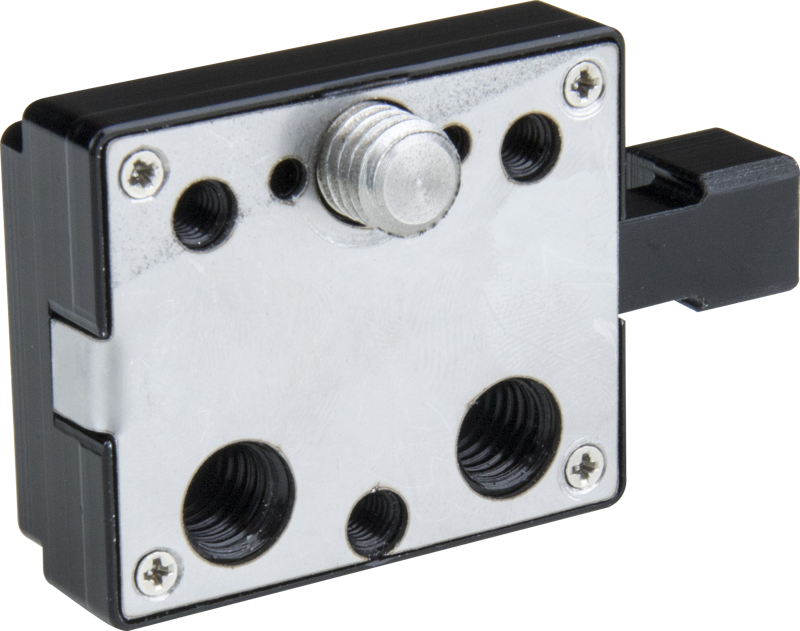

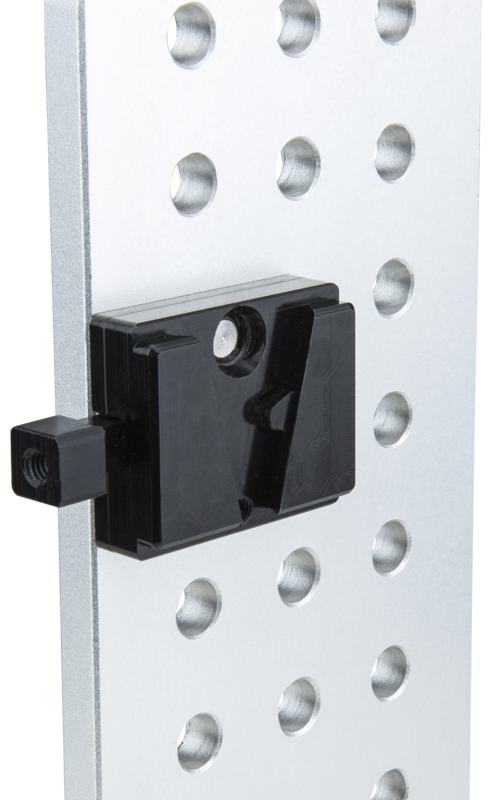

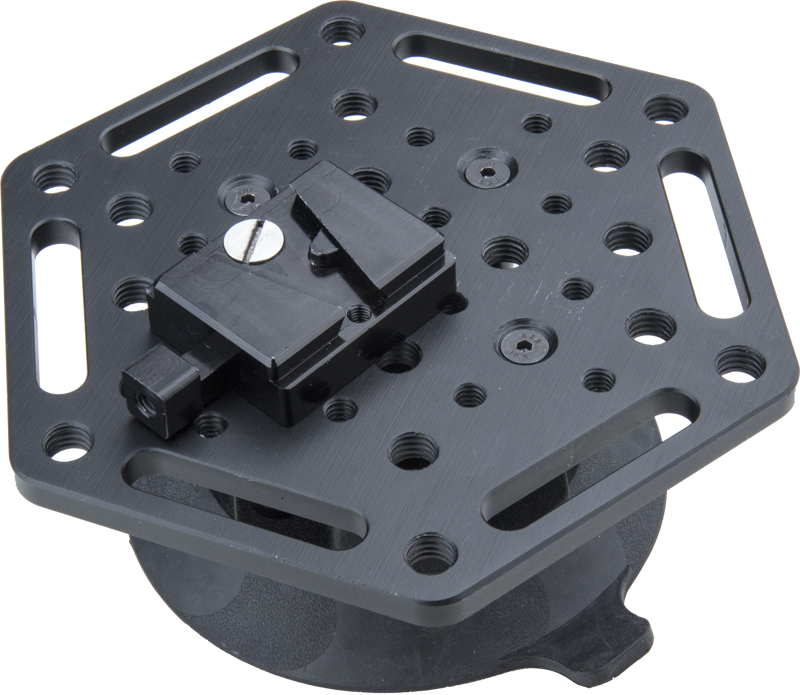

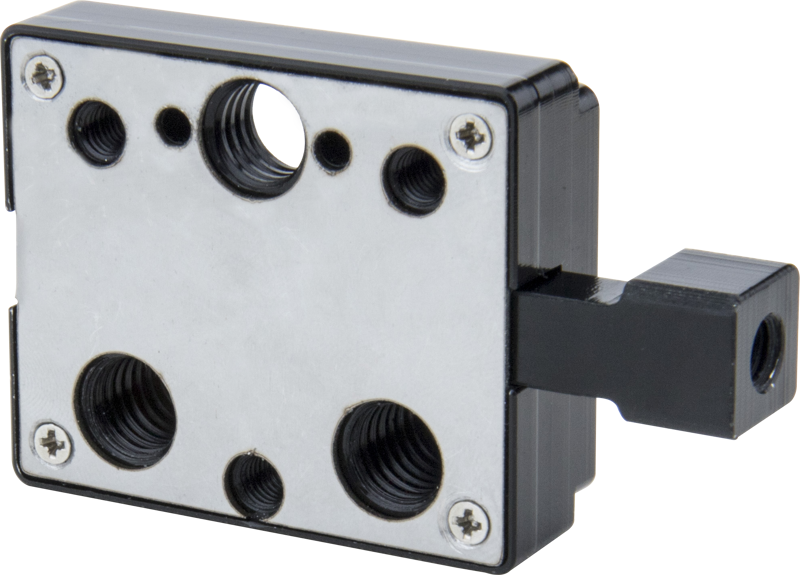

Pour un montage sur plaques « cheese » ou similaires, les deux trous taraudés 3/8”-16 à l’arrière sont espacés de 1” centre à centre. Cet espacement permet la fixation sur la plupart des cheese plates standard et des plaques d’accessoires similaires.

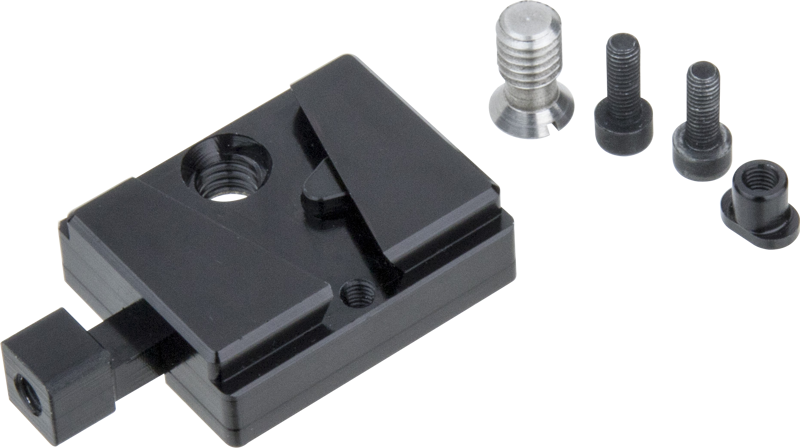

Composants inclus
- (1) base en aluminium 6061 x 1 pc
- (2) vis à tête cylindrique hexagonale M5 x 14 x 2 pcs
- (3) vis fraisée fendue 3/8”-16 x 1 pc
- (4) adaptateur 3/8” vers M5 x 1 pc
Utilisations et compatibilité
Utilisez la KS-271 pour ajouter un point de montage V-lock lorsque vous avez besoin d’une fixation sécurisée et d’un jeu réduit. Elle convient aux systèmes de support caméra et accessoires acceptant des fixations 3/8”-16 ou M5, et elle est directement compatible avec la pince Convi KCP-700 lorsqu’on utilise la visserie fournie. De plus, ses trous arrière s’alignent avec les cheese plates standard, ce qui facilite son intégration dans des rigs existants.
Spécifications
| Spécification | Détail |
|---|---|
| Matériau | Aluminium 6061, anodisé noir |
| Visserie incluse | 2 × vis à tête cylindrique hexagonale M5 x 14 ; 1 × vis fraisée fendue 3/8”-16 ; 1 × adaptateur 3/8” vers M5 |
| Espacement des trous taraudés arrière | 1” centre à centre (deux trous taraudés 3/8”-16) |
| Options de montage | Trou central taraudé 3/8”-16, compatibilité goupille anti-rotation style Arri, pince Convi (KCP-700) avec l’adaptateur fourni |
| Poids | 90 g |
FAQ
Question : Cette base V-lock s’adaptera-t-elle à ma pince Convi KCP-700 ?
Réponse : Oui. La KS-271 est conçue pour se fixer à la pince Convi (KCP-700) en utilisant les deux vis M5 fournies et l’adaptateur 3/8” vers M5 inclus qui se monte à l’arrière de la base V-lock.
Question : Puis-je monter la base sur une cheese plate standard ?
Réponse : Oui. Les deux trous taraudés 3/8”-16 à l’arrière sont espacés de 1” centre à centre, ce qui correspond à l’espacement standard des cheese plates pour un montage simple.
Question : Comment sécuriser la base sur du matériel utilisant des filets 3/8”-16 ?
Réponse : La KS-271 possède un trou taraudé central 3/8”-16. Vous pouvez utiliser la vis fraisée fendue 3/8”-16 fournie dans le filetage femelle, ou la sécuriser via une goupille anti-rotation Arri 3/8”-16 standard selon la méthode de montage de votre équipement.
Question : De quel matériau est faite la base et pourquoi est-ce important ?
Réponse : La base est usinée en aluminium 6061 et finie par anodisation noire. Cette construction fournit un coin de montage durable et léger avec des tolérances serrées pour minimiser le jeu dans les configurations montées.
