SEETEC monitor D71-H （Dual 7"""" 3RU）2*7 inch

SEETEC D71-H Moniteur 3RU double 7" – Double 7" IPS 1080x800 avec contrôle logiciel par Ethernet

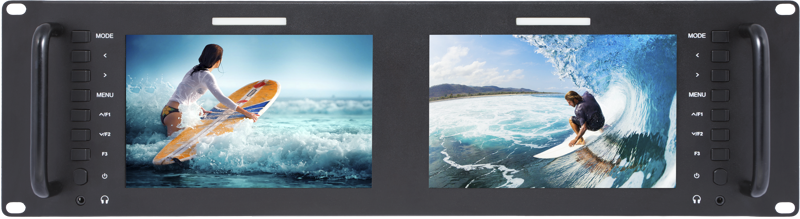

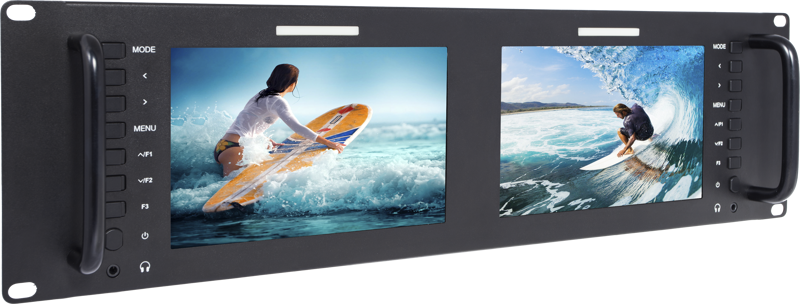

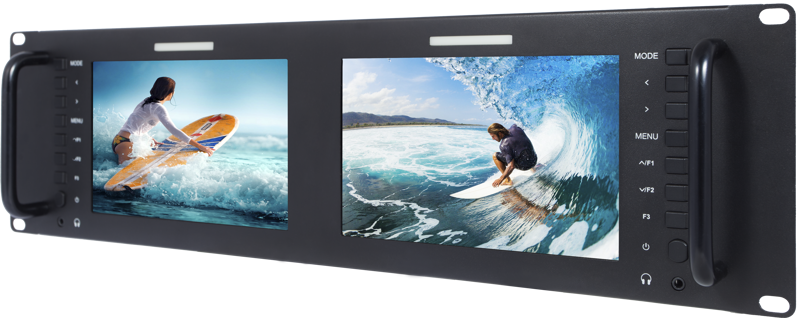

Le SEETEC D71-H est un moniteur rack 3RU double 7" conçu pour la surveillance broadcast et les événements en direct. Il associe deux écrans 7” IPS 1080x800 dans un châssis rack 3RU fin et léger. Vous pouvez afficher des vidéos SD et HD, utiliser les voyants tally intégrés et contrôler les unités via Ethernet avec le logiciel fourni.

Design 3RU fin et léger pour installations en rack

Le D71-H s’adapte aux emplacements rack standard 3RU tout en gardant une empreinte compacte. Parce qu’il est extrêmement fin et léger, vous pouvez installer plusieurs unités dans des camions de diffusion, des salles de contrôle ou des configurations de production mobile sans ajouter de volume inutile.

Écrans IPS de haute qualité pour des images constantes

Chaque écran utilise une dalle IPS pour offrir de larges angles de vision de 178°/178°. Les écrans affichent jusqu’à 400 nits de luminosité, vous permettant de voir des images précises et constantes depuis différentes positions d’observation dans la salle de contrôle ou le véhicule.

Utilisation simple et unifiée

Le D71-H suit un style de conception et d’utilisation cohérent au sein de sa famille de produits. Cela signifie qu’une fois que vous avez appris le schéma de contrôle sur une unité, vous pouvez piloter les modèles apparentés avec le même flux de travail. En conséquence, l’installation et l’exploitation quotidienne deviennent plus rapides et plus pratiques.

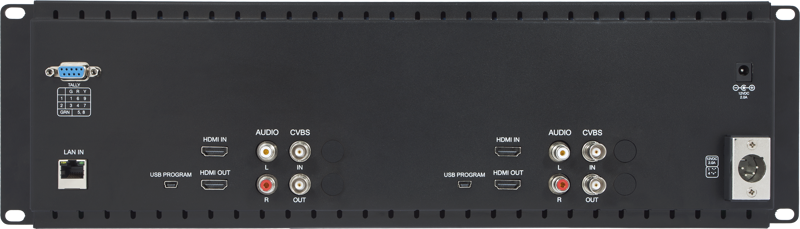

Multiples entrées et sorties pour un routage de signal flexible

Chaque LCD du D71-H prend en charge les entrées et sorties broadcast courantes, ce qui facilite la connexion de caméras, mélangeurs ou lecteurs. Les ports disponibles sur chaque écran incluent :

• Entrée : HDMI × 1
• Entrée : CVBS × 1
• Entrée : Audio (L/R) × 2
• Sortie : HDMI × 1
• Sortie : CVBS × 1
• Audio : Sortie casque stéréo

Contrôle réseau via Ethernet

Le D71-H inclut un port LAN et prend en charge le contrôle logiciel via Ethernet. Le port LAN 100 à l’arrière connecte l’unité à votre réseau local. Le logiciel fourni permet aux opérateurs de localiser l’adresse IP de chaque unité connectée via le sous-menu MAIN MENU → NETWORK CONFIGURATION, puis d’entrer cette IP dans la barre d’adresse du logiciel.

Une fois connecté, vous pouvez contrôler plusieurs moniteurs D71-H depuis une seule instance du logiciel. Sélectionnez le(s) moniteur(s) à gérer, envoyez des commandes à ces unités et surveillez l’état en temps réel via l’onglet NETWORK du logiciel. Cette approche aide à maintenir des signaux cohérents et simplifie les installations de grande envergure.

Voyants tally frontaux 3 couleurs

Chaque écran dispose de voyants tally frontaux à trois couleurs (Rouge, Vert, Jaune). Les voyants tally acceptent des signaux d’entrée DB-9 sur le panneau arrière, permettant l’intégration aux systèmes de tally existants en studio ou en production extérieure.

Stabilité et fiabilité de qualité industrielle

Les moniteurs montés en rack fonctionnent souvent en continu, c’est pourquoi le D71-H est construit selon des standards de qualité industrielle. Le boîtier entièrement métallique améliore la durabilité et contribue à une dissipation thermique efficace, aidant le moniteur à fonctionner de manière fiable en environnement broadcast et mobile.

Outils et fonctionnalités de monitoring intégrés

Le D71-H propose une gamme d’aides de surveillance pratiques pour l’assistance à la mise au point, au cadrage et aux contrôles couleur. Les principaux outils à l’écran incluent :

• Peaking Focus Assist
• Pixel to Pixel
• Centre Marker
• Screen Marker (80%, 85%, 90%, 93%, 96%, 2.35:1)
• Image Flip (H, V, H/V)
• Check Field (Red, Green, Blue, Mono)
• Image Freeze
• Zoom All
• U/D & L/R Zoom
• Indicateurs LED tally intégrés (Rouge, Vert, Jaune)
• Contrôle logiciel via connexion Ethernet

Contenu de la boîte

• Moniteur D71-H
• Adaptateur secteur 3A
• Kit Tally
• Manuel d'utilisation

Spécifications techniques

FAQ intelligent

question : Comment contrôler plusieurs moniteurs D71-H depuis un seul ordinateur ?
Réponse : Connectez chaque D71-H à votre LAN en utilisant les ports LAN 100 à l’arrière. Ouvrez le MAIN MENU sur une unité et allez dans NETWORK CONFIGURATION pour trouver son adresse IP. Entrez cette IP dans le logiciel fourni. Depuis l’onglet NETWORK du logiciel, vous pouvez sonder le LAN pour trouver d’autres unités connectées, sélectionner les moniteurs à contrôler et envoyer des commandes à ces moniteurs sélectionnés.

question : Quelles sources vidéo puis-je connecter à chaque écran ?
Réponse : Chaque LCD prend en charge les entrées HDMI et CVBS, ainsi que deux entrées audio L/R. Pour la plupart des configurations, vous pouvez router des flux caméra, des sorties de mélangeur ou des lecteurs via HDMI ou composite (CVBS) et surveiller l’audio via la sortie casque stéréo.

question : Les voyants tally peuvent-ils s’intégrer à mon système de tally existant ?
Réponse : Oui. Chaque écran dispose d’indicateurs LED tally frontaux en rouge, vert et jaune. Ils acceptent des signaux d’entrée DB-9 sur le panneau arrière, vous permettant de les connecter et de les contrôler depuis des systèmes de tally typiques en studio.

question : Le D71-H convient-il pour un fonctionnement continu dans des camions de diffusion ou des rigs mobiles ?
Réponse : Oui. Le D71-H est construit selon des standards de qualité industrielle et utilise un boîtier entièrement métallique. Cette construction améliore la durabilité et aide à la dissipation thermique, le rendant adapté au fonctionnement continu en environnements broadcast et véhicules spéciaux.

question : Quels outils à l’écran sont disponibles pour aider à la mise au point et au cadrage ?
Réponse : Le moniteur inclut des outils pratiques tels que peaking focus assist, pixel-to-pixel, centre marker, plusieurs screen markers (y compris 2.35:1), image flip, check field (RGB, mono), image freeze, fonctions de zoom et U/D & L/R zoom pour aider à la mise au point, au cadrage et aux contrôles couleur.
