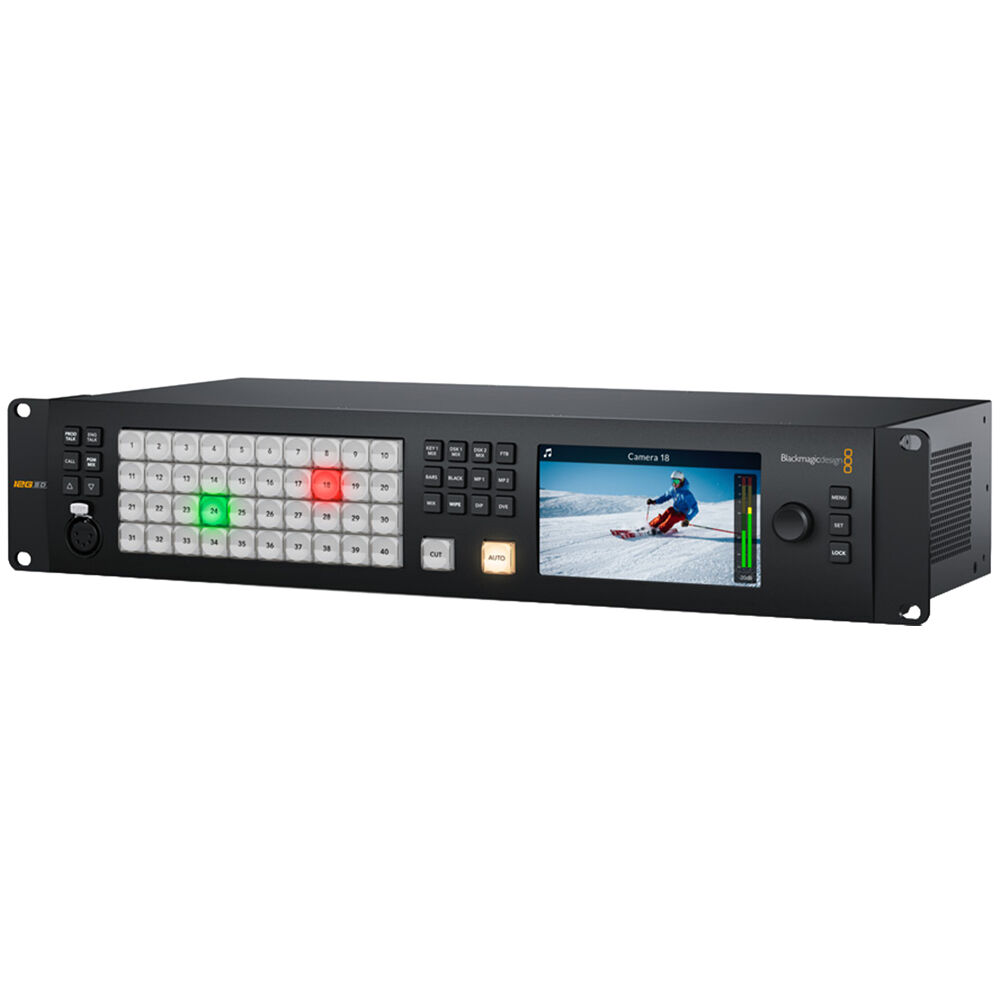

Blackmagic Design ATEM 4 M/E Constellation 4K
Avec 40 entrées 12G-SDI et 24 sorties 12G-SDI, le commutateur ATEM 4 M/E Constellation 4K de Blackmagic Design se connecte à un large éventail de caméras et de sources, délivrant de la vidéo à des résolutions allant jusqu'à 10 bits UHD 4K60 via les sorties de programme 12G-SDI ou des sorties de webcam 1080p et 720p via USB-C. Le commutateur dispose de quatre sorties multivues avec jusqu'à 16 fenêtres routables qui peuvent afficher des entrées, de la vidéo boutonnée, des graphiques et des images fixes du pool média, ainsi que la sortie de l'application. Chaque entrée se connecte à un mélangeur audio Fairlight intégré qui prend en charge jusqu'à 156 canaux audio.
Le commutateur dispose également d'une entrée vidéo de référence, et chaque entrée est dotée d'un synchroniseur d'images, d'un convertisseur de fréquence d'images et d'un convertisseur de format, ce qui vous permet de mélanger et d'associer des caméras qui n'ont pas de capacités de verrouillage. Les clés et les effets en amont et en aval sont pris en charge en temps réel. Le mélangeur peut être contrôlé à l'aide du panneau avant intégré, des panneaux Blackmagic ATEM en option ou du logiciel de contrôle téléchargeable.
Puissance de transmission avancée

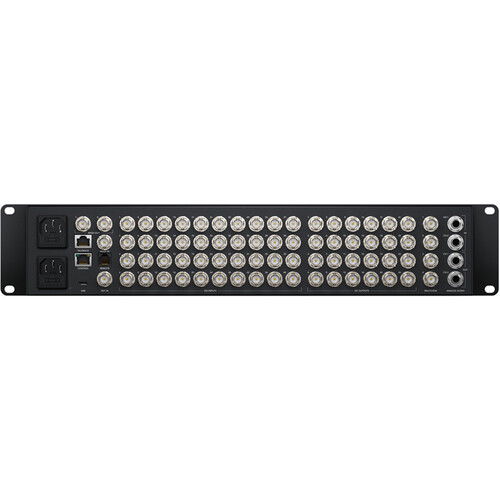

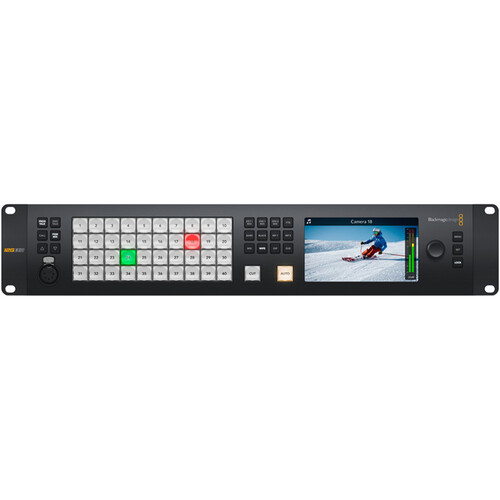

Le mélangeur a une conception compacte montée en rack avec un panneau de contrôle intégré et un grand écran LCD qui permet de visualiser la sortie du programme et de modifier les paramètres du mélangeur via des menus à l'écran. La conception compacte est idéale pour la production en direct portable. L'arrière du commutateur comprend des connexions pour les entrées 12G-SDI, les sorties auxiliaires, l'audio symétrique et l'Ethernet pour le contrôle. Les modèles 4 M/E sont équipés de RS-422 pour le contrôle en série et de connexions audio numériques MADI. Malgré toute cette puissance, le commutateur est extrêmement silencieux grâce à son système thermique innovant à haut rendement.
DVE intégré
Le commutateur dispose de quatre DVE indépendants qui vous permettent de déplacer des graphiques et jusqu'à 4 DVE indépendants qui vous permettent de déplacer des graphiques et de créer des compositions image dans image avec des résultats impressionnants. Les DVE vous permettent de créer des effets d'image dans l'image professionnels avec des bords, des ombres et des éclairages 3D personnalisables. Les DVE peuvent également être utilisés pour créer des transitions DVE époustouflantes avec des effets de compression et d'évanouissement pour donner du piquant à votre programmation. Vous pouvez même combiner les transitions DVE avec des graphiques personnalisés pour créer vos propres transitions graphiques.Traitement SuperSource
En plus des DVE des rangées M/E, le modèle 4 M/E comprend de puissants processeurs multicouches SuperSource avec huit couches DVE supplémentaires plus une couche d'arrière-plan, qui apparaissent toutes à l'ATEM Constellation HD comme une source d'entrée supplémentaire. N'importe quelle entrée vidéo du sélecteur peut être utilisée pour chaque DVE SuperSource, puis le tout est ajouté sur un arrière-plan de media pool personnalisé. SuperSource revient à disposer d'un commutateur VFX multicouche supplémentaire. SuperSource est idéal pour créer des images dans l'image pour les interviews, car vous pouvez définir l'effet tout en laissant les DVE principaux libres pour d'autres tâches.Multiview
Configurable en 16, 13, 10, 7 ou 4 vues, il comprend le contrôle du programme, la prévisualisation, les entrées, le lecteur multimédia, le DSK et le clean feed avec des étiquettes et des compteurs audio en option. Le modèle 4 M/E dispose de quatre sorties multiview.Talkback professionnel pour la radiodiffusion
Pour que les équipes continuent à travailler comme une seule équipe créative, l'ATEM Constellation dispose d'un système de talkback intégré. Le talkback prend en charge un connecteur de casque XLR à 5 broches, ainsi qu'un connecteur RJ12 monté à l'arrière pour l'interface avec les systèmes de talkback standard tels que ClearCom ou RTS. Vous bénéficiez d'un contrôle complet du talkback, y compris les boucles de programme et d'ingénierie, le contrôle de la tonalité latérale pour entendre le microphone du casque dans les écouteurs et le mixage du programme. L'ATEM Constellation HD prend également en charge le talkback SDI qui utilise les canaux SDI 15 et 16 pour la communication bidirectionnelle avec les caméras Blackmagic Design. Vous pouvez même utiliser les canaux 13 et 14 pour le talkback technique. Il est même possible de mixer le microphone de talkback avec l'audio du programme pour les voix off.
Pool média
Le Media Pool intégré stocke des graphiques et des animations RGBA de qualité professionnelle qui peuvent être lus directement par les quatre lecteurs multimédias. Les lecteurs multimédias apparaissent simplement comme des sources d'entrée supplémentaires sur l'ATEM Constellation HD, de sorte qu'il n'est pas nécessaire d'utiliser des entrées SDI supplémentaires pour les graphiques. Le Media Pool intégré contient des graphiques à utiliser avec les lecteurs multimédias. Le modèle 4 M/E peut contenir 60 images fixes et 1200 images, avec quatre clips vidéo jusqu'à 1080p60. Vous pouvez facilement gérer tous vos médias à l'aide du logiciel de contrôle ATEM inclus ou télécharger directement à partir de Photoshop avec le plug-in ATEM Photoshop.
Clés chromatiques
Pour le travail sur les actualités ou les décors virtuels, ce commutateur dispose de nombreux keyers ATEM avancés pour une incrustation de chrominance ou de luminance de haute qualité. Le Chroma Keyer est incroyablement puissant et dispose d'un sélecteur de couleurs pour échantillonner les couleurs d'arrière-plan afin de générer automatiquement les paramètres d'incrustation. Vous disposez de commandes précises pour les bords et la radiance, et même d'un correcteur de couleur d'avant-plan qui vous permet de faire correspondre l'aspect de la couche d'avant-plan à celui de la couche d'arrière-plan, ce qui rend possible des compositions homogènes. L'incrustateur peut également être utilisé pour l'incrustation de motifs et l'incrustation DVE. Le modèle 4 M/E est équipé de 16 ATEM Advanced Keyers.
Incrustateurs de chrominance en amont
Avec quatre incrustateurs chromatiques en amont par rangée de M/E, vous disposez de la solution idéale pour créer des décors virtuels. Avec autant d'incrustateurs ATEM Advanced, vous pouvez utiliser un incrustateur par caméra pour créer une composition transparente de la caméra sur l'arrière-plan personnalisé. Le modèle 4 M/E dispose de suffisamment d'incrustateurs pour générer un décor virtuel avec quatre caméras. Vous pouvez utiliser des processeurs d'images externes pour les décors virtuels, ou même construire un décor virtuel à caméra fixe en chargeant des arrière-plans d'images fixes pré-rendues à partir des lecteurs multimédias et du pool de médias. Vous pouvez configurer des macros pour changer de caméra et charger le bon arrière-plan dans les lecteurs multimédias. Avec une telle flexibilité, vous pouvez expérimenter différentes configurations de studio.Panneau de contrôle du logiciel ATEM
Le panneau de contrôle du logiciel ATEM vous donne un contrôle total sur votre mélangeur et est inclus gratuitement. Le panneau de contrôle logiciel ATEM dispose d'une interface magnifiquement conçue avec un sélecteur visuel et des palettes de paramètres pour effectuer des ajustements rapides. Plusieurs utilisateurs peuvent se connecter au commutateur via Ethernet et travailler simultanément sur différentes parties de l'événement. ATEM Software Control vous permet également d'accéder au contrôle des caméras, au mixage audio, aux médias, à la programmation des macros et même au contrôle des lecteurs de disques HyperDeck. Vous pouvez même sauvegarder l'état complet du commutateur sous forme de fichiers XML, et tous les médias sont sauvegardés à partir du pool de médias. Le logiciel peut être exécuté sous macOS ou Windows.Prise en charge des panneaux de contrôle en option
Trois modèles de panneaux avancés ATEM sont disponibles. Les panneaux ATEM Advanced Panels ont une disposition standard et familière de type M/E. Chaque panneau a des écrans LCD intégrés pour les menus. Chaque panneau dispose d'écrans LCD intégrés pour les menus, de boutons de haute qualité avec une couleur d'éclairage personnalisable, d'un joystick DVE et d'un fader T-bar. Il est même possible de définir et de déclencher des macros. Toutes les rangées de boutons M/E comprennent des écrans LCD intégrés pour l'étiquetage dynamique des boutons d'entrée. 1 Le modèle M/E comporte une seule rangée M/E avec 10 boutons d'entrée. Le modèle 2 M/E comporte 2 rangées M/E avec 20 boutons d'entrée. Le modèle massif 4 M/E comporte quatre rangées M/E avec 40 touches d'entrée par rangée et quatre écrans LCD indépendants pour le contrôle du système.
