Datavideo CB-23H Multi cable w 4&5p-XLR, 2x BNC (50m)
- Acquisto senza IVA disponibile al momento del pagamento.
- BrandDatavideo
Descrizione
Cod. art.: 24909

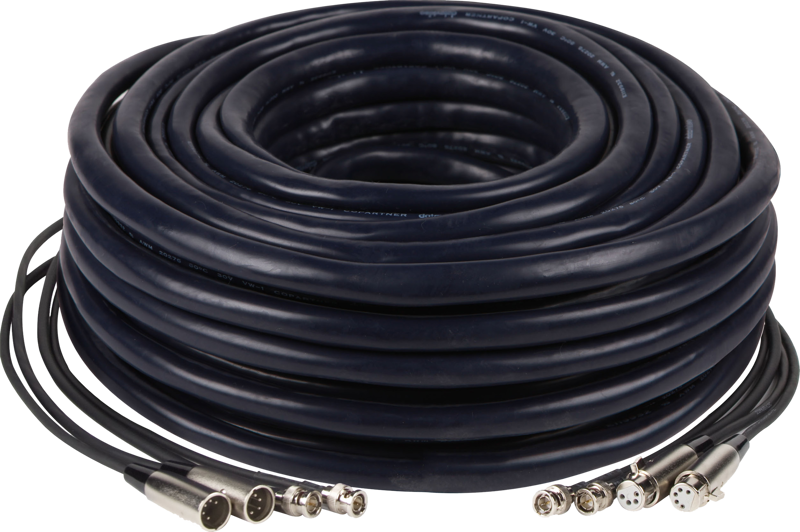

Datavideo CB-23H Multi Cable (50m) – 4‑in‑1 HD/SD-SDI, Intercom, Alimentazione e Video di Ritorno
Il Datavideo CB-23H è un cavo multicanale tutto‑in‑uno da 50 metri progettato per studi mobili e configurazioni con switcher/mixer. Combina alimentazione, intercom, tally e sia il segnale video principale che quello di ritorno in un unico percorso facile da posare. Questo cavo riduce la necessità di più tracciati separati e semplifica le connessioni sul posto per produzioni live e workflow OB.
Caratteristiche principali
- Lunghezza 50 m, adatta per studi mobili e produzione OB/mobile.
- Design 4‑in‑1 che trasporta alimentazione, intercom/tally, video HD/SD‑SDI e video di ritorno composito.
- Include connettori XLR sia a 4 pin che a 5 pin per alimentazione e comunicazione rispettivamente.
- Due conduttori video separati da 75Ω forniti con connessioni BNC per video principale e video di ritorno.
Componenti del cavo e connessioni
Il CB-23H integra i seguenti cavi e connettori in un unico assemblaggio. Ciò rende l’allestimento più rapido e mantiene ordinati i percorsi dei cavi durante eventi e produzioni.
- 1 x cavo di alimentazione XLR a 4 pin (per erogazione di alimentazione DC).
- 1 x cavo di trasmissione XLR a 5 pin per segnali intercom e tally.
- 1 x conduttore 1.5C‑2V 75Ω per video (HD/SD‑SDI) con terminazione BNC.
- 1 x conduttore 1.5C‑2V 75Ω per video di ritorno con terminazione BNC.
Connessioni e funzioni supportate
- Intercom & Tally: trasmissione dei segnali ITC e tally attraverso il nucleo XLR a 5 pin.
- Phantom power: supporto per phantom power dove richiesto.
- Video: supporta video HD/SD‑SDI sul nucleo BNC dedicato a 75Ω.
- Video di ritorno: BNC dedicato per feed di monitor di look‑back o ritorno.
Specifiche
| Specification | Detail |
|---|---|
| Interface | 1 x cavo XLR a 4 pin per alimentazione (pin1+/pin2-), 1 x cavo XLR a 5 pin ITC/Tally, 1 x 75Ω BNC per video HD/SD‑SDI, 1 x 75Ω BNC per video di ritorno CV |
| Length | 50m |
| Repeater | VP‑605H |
| Power | DC 12~48V |
| Video support | Trasmissione video fino a 1080i (HD/SD‑SDI) |
Applicazioni
- Distribuzione intercom e tally tra OB van, studi mobili e sale di controllo.
- Distribuzione di alimentazione DC su distanze comunemente richieste nelle produzioni live (12~48V).
- Trasmissione di segnali HD/SD‑SDI fino a 1080i per feed di programma.
- Video di ritorno per monitor di look‑back o postazioni di visione di regista/produttore.
- Integrazione con sistemi Datavideo OBV o studi mobili per cablaggio semplificato.
FAQ
Domanda: Questo cavo può trasportare contemporaneamente alimentazione della telecamera e intercom?
Risposta: Sì. Il CB-23H combina un XLR a 4 pin per alimentazione DC e un XLR a 5 pin per intercom/tally, permettendo alimentazione e comunicazione simultanee su un unico percorso.
Domanda: Quali segnali video supporta il CB-23H?
Risposta: Il cavo fornisce un nucleo BNC 75Ω dedicato per video HD/SD‑SDI e un separato BNC 75Ω per video di ritorno composito, supportando la trasmissione fino a 1080i.
Domanda: Questo cavo è adatto per OB van e studi mobili?
Risposta: Sì. È specificamente progettato per applicazioni in studi mobili e OB dove ridurre molteplici tracciati di cavi separati migliora la velocità di setup e l’affidabilità.
Domanda: Ho bisogno di apparecchiature aggiuntive per usare la funzione repeater?
Risposta: Nelle specifiche è elencato il VP‑605H come repeater. Se prevedi tratti lunghi o hai bisogno di potenziare il segnale, utilizza il repeater raccomandato come indicato.
