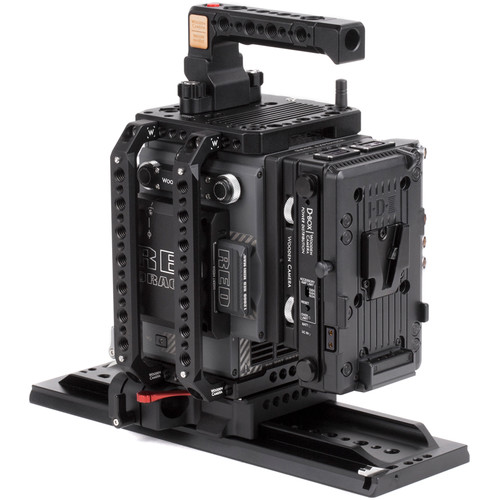

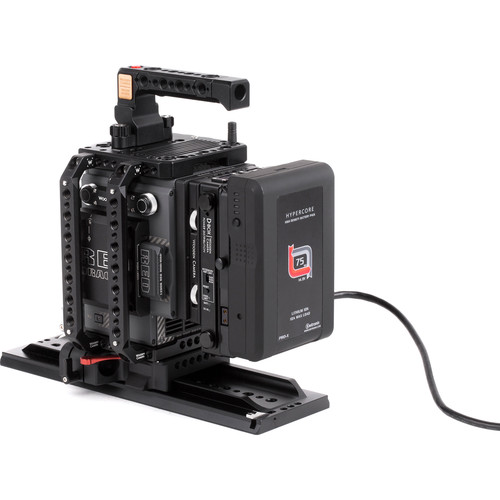

Wooden Camera D-Box (RED DSMC2, V-Mount)

Wooden Camera D-Box (RED DSMC2, V-Mount)

D-Box (RED® DSMC2™, V-Mount) è una versione personalizzata del nostro popolare D-Box che aggiunge distribuzione dell'alimentazione, avvio/arresto remoto standardizzato e funzionalità hot swap per RED® DSMC2™ Brains (Monstro, Helium, Gemini ), Arma, Arma epica (Epic-W), Arma scarlatta (Scarlet-W), Corvo e altre fotocamere DSMC2™. L'installazione del D-Box richiede l'uso completo di strumenti e utilizza la nostra interfaccia senza cavi che si collega direttamente al retro del corpo della fotocamera, al modulo di espansione base, al modulo di espansione RED®Volt e agli O-Mod Teradek. I connettori sul D-Box includono 2x 2 pin (12 V), 2x 3 pin Fischer (24 V con R/S), 4x D-Tap (12 V) (notare che un D-Tap è parzialmente oscurato dalla forma dell'alloggiamento) e 1x USB . Queste uscite sono sagomate per adattarsi al modulo di espansione che consente l'installazione di tutti i cavi senza collisioni. Il modulo comunica con la telecamera e consente di utilizzare qualsiasi trigger di avvio/arresto standard ARRI con la porta Fischer a 3 pin. L'ingresso CC sul D-Box è lo stesso del connettore della fotocamera che consente di collegare un alimentatore CA o una piastra di alimentazione esterna agli accessori di alimentazione durante la sostituzione della batteria. Quando vengono utilizzati sia la batteria che l'ingresso CC, il D-Box passa automaticamente all'ingresso CC, lasciando la batteria integrata completamente carica. Se l'ingresso CC o la tensione della batteria sono superiori a 12,5 V, il LED sarà verde. Se la tensione della batteria è inferiore a 12 V, il LED sarà rosso mentre se la tensione della batteria è compresa tra questi valori, il LED sarà arancione. I fusibili fisici sono stati sostituiti da un limite di ampere controllato dal processore che è impostabile su 3,8, 5,8 o 9 A utilizzando l'interruttore a scorrimento sul lato dell'operatore. Se l'utente supera la corrente impostata per gli accessori, solo le uscite accessorie vengono disabilitate lasciando la telecamera in funzione normalmente. Una volta ridotto il carico corrente rimuovendo gli accessori o riconfigurando, è possibile premere il pulsante di ripristino per abilitare nuovamente l'alimentazione degli accessori. Nota: oltre al fusibile digitale o in vetro che governa i pannelli di uscita del D-box, il suo prodotto contiene un fusibile secondario per le porte D-tap della piastra della batteria collegata. Questo fusibile si trova in un portafusibili all'interno della piastra e i ricambi possono essere acquistati qui: Fusibile ad azione rapida F10A Tutti i prodotti Cableless e D-Box sono ora compatibili con il firmware RED® 7.0+ (IPP2). Nota speciale: Quando si utilizzano moduli batteria Cable-less e D-Box è importante sapere quanta energia sono in grado di fornire le batterie. Una batteria RED® Brick può fornire fino a 10 A mentre la telecamera consuma generalmente 4-6 A nella configurazione standard. Sebbene la potenza rimanente sia disponibile tramite D-Tap, Fischer, ecc., è meglio limitare l'assorbimento di potenza a 4 A o meno per ottenere i migliori risultati. Consumare più energia di quella che una batteria è in grado di fornire causerà lo spegnimento della batteria, interrompendo l'alimentazione della fotocamera e degli accessori. Specifiche: Peso: 610 g (1,3 libbre) Dimensioni: 228,6 x 177,8 x 127 mm (9 x 7 x 5 pollici)
