Panasonic AW-RP150GJ5 PTZ Control Panel

Panasonic AW-RP150GJ5 – Pannello di controllo PTZ con touchscreen da 7 pollici, joystick monomanuale e PoE+

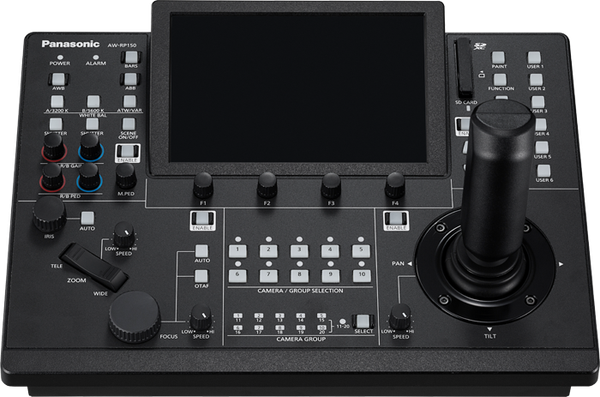

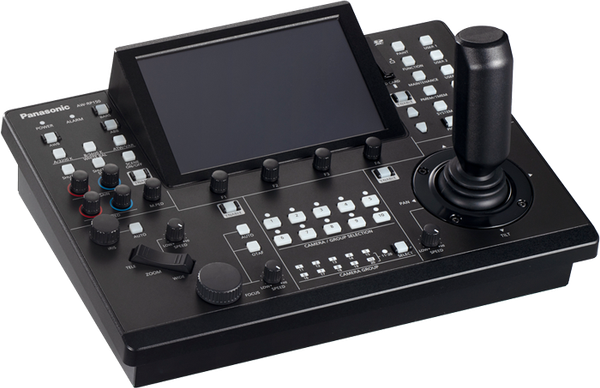

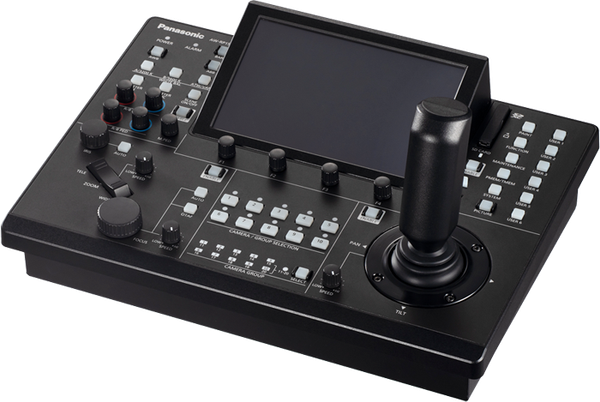

Il Panasonic AW-RP150GJ5 è un controller dedicato per telecamere PTZ che combina un'interfaccia touch screen WVGA da 7 pollici con un joystick per uso con una mano e un rocker a bilanciere per un controllo fluido di zoom o messa a fuoco. Supporta sia connessioni IP che seriali ed è progettato per produzione live, broadcast, istruzione e contesti corporate dove è importante un'operatività delle telecamere rapida e precisa.

Perché questo controller si adatta ai flussi di lavoro live e multi-room

Questa unità permette agli operatori di controllare più telecamere rapidamente. È possibile indirizzare fino a 200 telecamere su rete IP e fino a cinque telecamere tramite RS-422. Dieci pulsanti diretti per la selezione delle telecamere e fino a venti gruppi di telecamere (con 10 telecamere per gruppo) rendono più semplice il passaggio tra location o studi senza perdere tempo. In breve, l'AW-RP150GJ5 aiuta a semplificare configurazioni multi-room e multi-studio per produzioni ad alto ritmo.

Connettività e controllo

Il controller si collega ai sistemi PTZ in diversi modi per adattarsi a differenti necessità infrastrutturali. Il controllo di rete utilizza 100BASE-TX con PoE+, consentendo dati e alimentazione su un unico cavo quando è disponibile PoE+. Per configurazioni seriali legacy o a lunga distanza, RS-422 (RJ-45) offre un controllo affidabile fino a 1000 m usando cavo Cat5e o superiore, schermato. L'unità offre inoltre selezione telecamera e raggruppamento per semplificare installazioni complesse.

Monitoraggio, tally e opzioni di alimentazione

Gli operatori possono monitorare il video di ritorno sul display WVGA integrato da 7 pollici tramite un ingresso 3G-SDI. Lo stesso segnale può essere passato a valle tramite un'uscita ACTIVE THRU 3G-SDI. Per l'integrazione di sistema, i terminali tally e GPIO supportano la comunicazione con switcher e sistemi di automazione. È possibile alimentare l'unità tramite PoE+ o tramite un ingresso 12 V DC usando un connettore XLR a 4 pin, a seconda dell'infrastruttura elettrica del sito.

Memoria, preset e tracciamento del movimento

L'AW-RP150GJ5 memorizza posizioni comuni della telecamera e tracce di movimento per velocizzare attività ripetitive. Offre 100 preset per un richiamo rapido. Per movimenti complessi, la memoria di tracciamento registra fino a 5 minuti per telecamera, con un massimo di 10 tracce per telecamera, permettendo di automatizzare sequenze di pan/tilt ripetibili durante riprese o eventi.

Caratteristiche principali

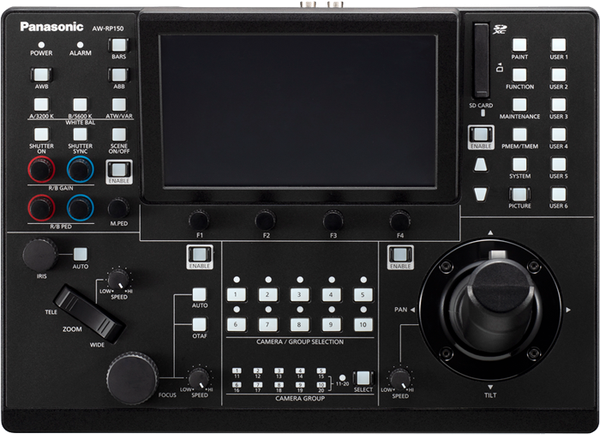

• Monitor GUI integrato touchscreen da 7 pollici (WVGA 800×480)
• Joystick monomanuale con rocker a bilanciere per il controllo di zoom o messa a fuoco
• Controllo fino a 200 telecamere via IP; fino a 5 telecamere via RS-422
• Dieci pulsanti diretti di selezione telecamera; fino a 20 gruppi di telecamere (10 telecamere per gruppo)
• Memoria preset: 100 preset; memoria di tracciamento per telecamera fino a 5 minuti, 10 tracce per telecamera

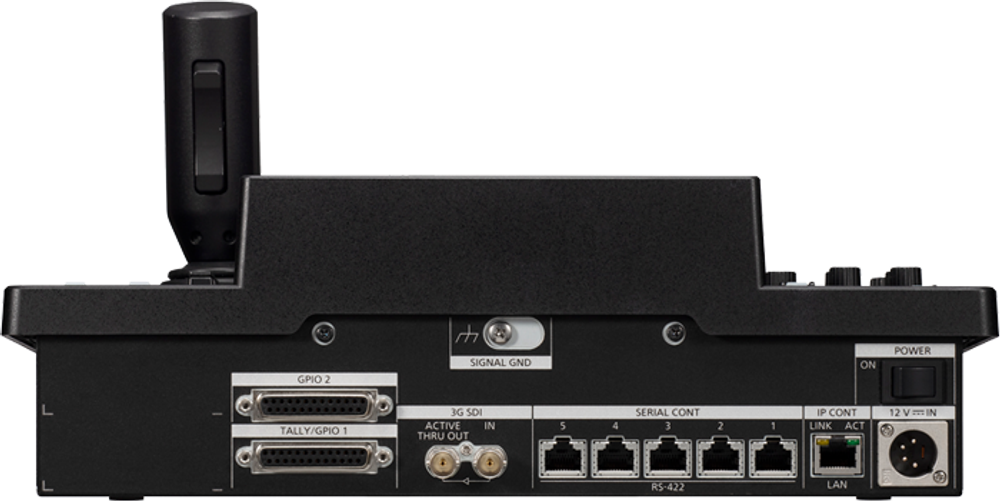

• Rete/Alimentazione: 100BASE-TX con PoE+; ingresso 12 V DC (XLR 4-pin)
• Controllo seriale: RS-422 (RJ-45), fino a 1000 m di cavo (Cat5e o migliore, schermato)
• Video I/O: 3G-SDI IN (BNC); ACTIVE THRU 3G-SDI OUT (BNC)
• Tally/GPIO: D-sub 25 pin (Tally In x10, GPI x6, GPIO configurabile I/O), più TALLY OUT separato (open collector)
• Slot scheda SD (SDHC/SDXC) per file di scena e backup di sistema
• Regolazione velocità pan/tilt: 7 livelli; colori LED tally: verde/rosso
• Dimensioni appross.: 342 × 178 × 245 mm (L×A×P, esclusi gli sporgenti)
• Massa appross.: 3,2 kg

Specifiche tecniche

FAQ

Domanda: Quante telecamere PTZ posso controllare con un solo AW-RP150GJ5 su una rete IP?
Risposta: È possibile indirizzare fino a 200 telecamere su una rete IP utilizzando connettività 100BASE-TX con PoE+, supportando ampie installazioni multi-room o studio.

Domanda: Posso usare il controller con sistemi seriali più vecchi o lunghe tratte di cavo?
Risposta: Sì. Il controller supporta il controllo seriale RS-422 (RJ-45) per un massimo di cinque telecamere e consente lunghezze di cavo fino a 1000 m se si utilizza cavo Cat5e o migliore, schermato, rendendolo adatto a installazioni legacy o a lunga distanza.

Domanda: Come posso monitorare il video di ritorno e passarlo a valle?
Risposta: L'AW-RP150GJ5 accetta un ingresso 3G-SDI che viene visualizzato sul touchscreen WVGA integrato da 7 pollici. Fornisce inoltre un'uscita ACTIVE THRU 3G-SDI per passare lo stesso segnale a valle verso altri dispositivi.

Domanda: Il controller supporta il backup e la rapida distribuzione delle impostazioni?
Risposta: Sì. Uno slot per schede SD accetta schede SDHC/SDXC per salvare file di scena e backup di sistema. È possibile clonare preset e impostazioni tra controller o flotte di telecamere per una configurazione più rapida.

Domanda: Quali opzioni di integrazione esistono per tally e sistemi di automazione?
Risposta: L'unità include un connettore D-sub a 25 pin con Tally In x10, GPI x6 e GPIO configurabili I/O, oltre a un TALLY OUT separato (open collector). Queste opzioni permettono l'integrazione con switcher e sistemi di automazione per un'operazione sincronizzata.
