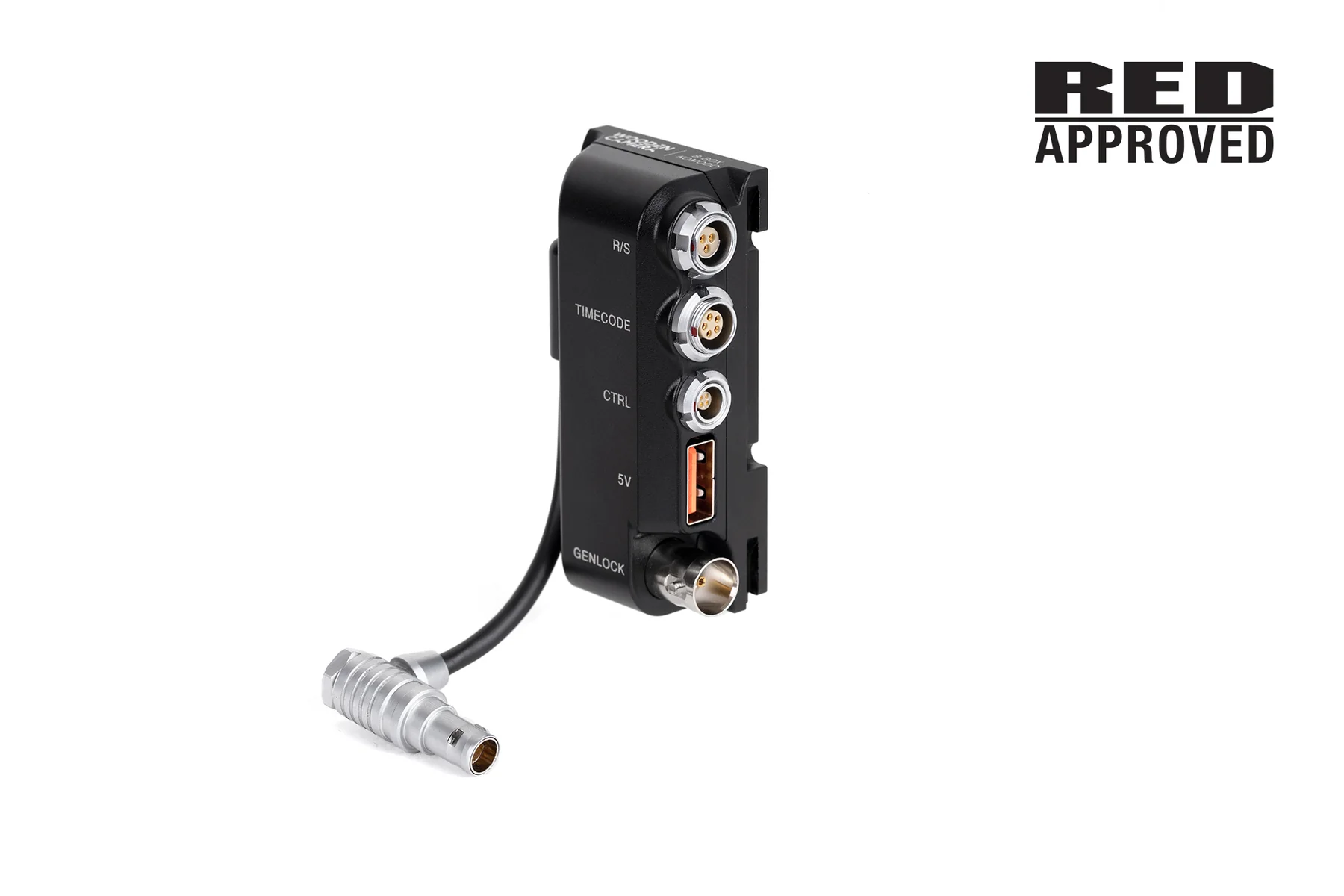

Wooden Camera B-Box (RED Komodo)

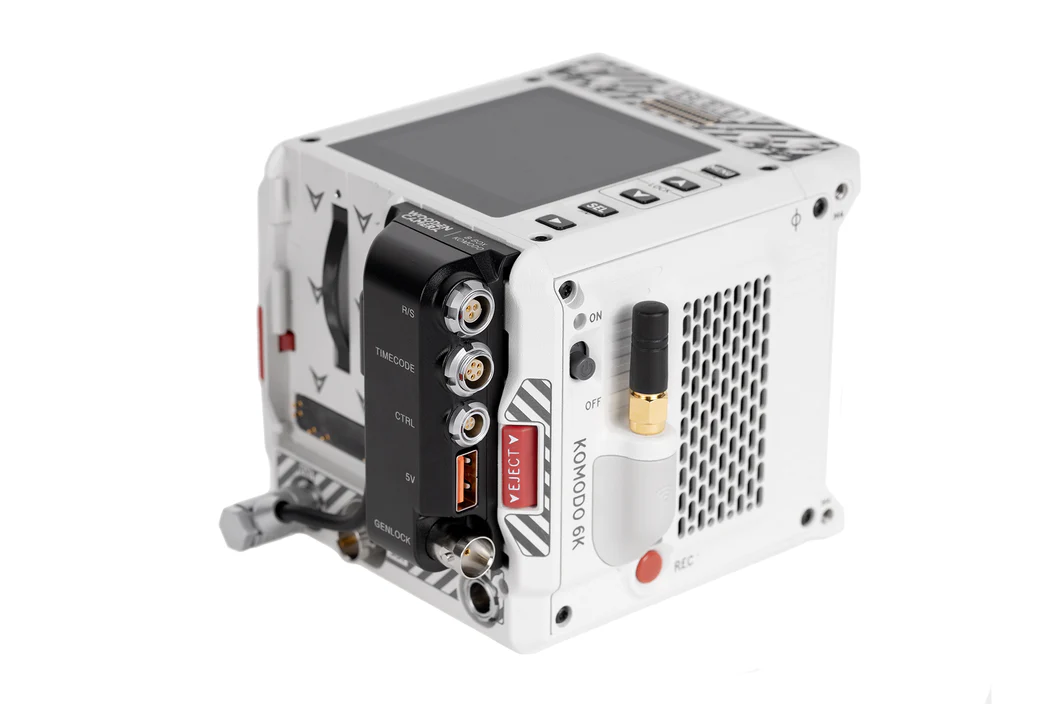

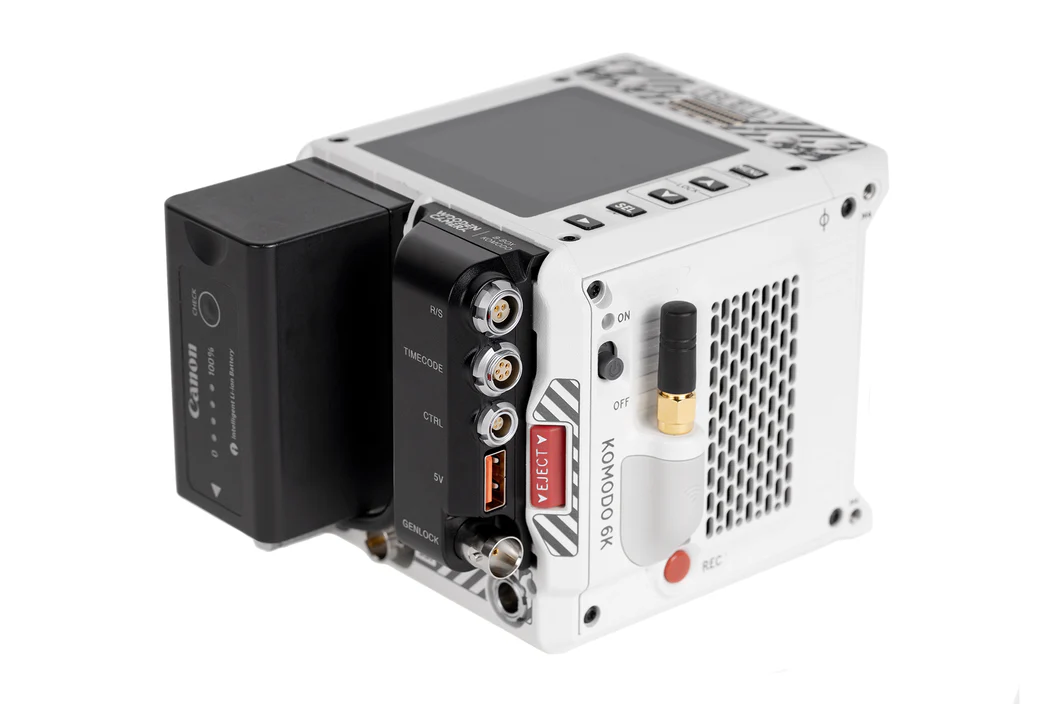

B-Box (RED® KOMODO™) wordt bevestigd aan de rechter BP-9-batterijsleuf van de camera en biedt een doorbraak voor de EXT-connector van de camera. Battery Slide Pro V-Mount of Gold Mount voor KOMODO kunnen gelijktijdig worden gebruikt en de op maat gemaakte haakse compatibele connector zorgt voor een nette kabelgeleiding. Canon BP-9-batterijen kunnen ook in de linker camerasleuf worden bevestigd terwijl de B-Box wordt gebruikt.
Beschikbare poorten zijn onder meer:
- R/S (3-pins Fischer)
eenvoudige run/stop voor handgreep-triggerbox, eenvoudige 3-pins Fischer-triggerkabel, enz.
geen stroom beschikbaar
Voor apparaten zoals ARRI WCU-4 is mogelijk een CTRL-poortinterface met kabel K2.0015758 vereist
pin1:GND, pin2:N/C, pin3:GPI
- Tijdcode (5pin)
standaardbedrading voor tijdcode in/uit
pin1:GND, pin2:LTC-IN, pin3:N/C, pin4:N/C, pin5:LTC-OUT
- CTRL (4-pins)
standaardbedrading voor RED® CTRL
pin1:GND, pin2:UART-RX, pin3:GPO, pin4:UART-TX
- 5V (USB)
5V beschikbaar bij maximaal 500mA
Mogelijk moet de voeding worden ingeschakeld in het cameramenu
-Genlock (BNC)
standaardbedrading voor genlock
midden: signaal, schaal: GND
Specificaties:
Gewicht: 100 g (0,23 lbs)
Afmetingen: 107,95 x 82,5 x 25,4 mm (4,25 x 3,25 x 1 inch)
