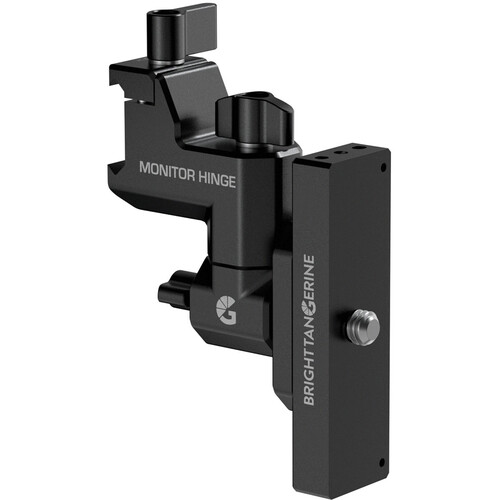

Bright Tangerine Canon Monitor Hinge (NATO)

Bright Tangerine Canon Monitor Hinge (NATO)

Creëer de perfecte Canon C400-installatie met dit eenvoudig aanpasbare NATO-monitorscharnier. Het tweeassige scharnier biedt een veelzijdige monitormontageoplossing voor Canon-fotografen. Pas de monitor eenvoudig aan en leg gemakkelijk de perfecte opname vanuit elke hoek vast.

Door de aanpasbare weerstand kunt u het gewenste weerstandsniveau instellen, en onafhankelijke vergrendelingen voor pannen en kantelen zorgen voor gebruiksgemak en veilige bescherming wanneer deze zijn vergrendeld.

Met uw monitor altijd waterpas ten opzichte van de horizon, kunt u vol vertrouwen fotograferen met dit NATO-monitorscharnier.

NAVO-compatibiliteit

De NATO-rail is een van de handigste manieren om camera-accessoires te bevestigen en los te maken, waardoor glijden mogelijk is om de plaatsing van componenten te optimaliseren. Dit betekent dat je voldoende mogelijkheden hebt voor het monteren van de NATO rail, waaronder de B4013.1007 – 15 mm NAVO-rail of B4013.0003 - NAVO-kaasstick.

Instelbare weerstand

Met onafhankelijke sleepaanpassing voor kantelen en pannen kunt u de spanning naar wens instellen: de weerstand verhogen of verlagen om de kijkhoek van de monitor aan te passen. Gebruik eenvoudigweg een inbussleutel van 2 mm om de weerstand in te stellen op de ideale weerstand, waardoor een soepele, stabiele herpositionering mogelijk is met een betrouwbare grip zodra deze is ingesteld.

Gemakkelijk opgeborgen

Voor veilig transport kunt u dankzij het scharnier de monitor naar binnen draaien, zodat deze in de opstelling past. Deze beschermende functie helpt de monitor te beschermen tegen stoten tijdens het transport, zodat uw monitor veilig is en klaar is voor uw volgende opname.

Onafhankelijke sloten voor pannen en kantelen

Het scharnier is voorzien van onafhankelijke vergrendelingen voor zowel pannen als kantelen, waardoor snellere aanpassingen mogelijk zijn en tegelijkertijd ervoor wordt gezorgd dat de monitor stabiel en nauwkeurig gepositioneerd blijft. Dit betekent ook dat u de ene as kunt vergrendelen terwijl u de articulatie op de andere as behoudt.

Vergrendelde horizon

Het scharnier is ontworpen om een ​​stabiele horizon te behouden en ongewenste verschuivingen of asafwijkingen te voorkomen die van invloed kunnen zijn op uw kadrering. Dankzij deze stabiliteit kunt u zich concentreren op het maken van de perfecte foto, zonder dat u vaak aanpassingen hoeft te doen.

Ontworpen voor Canon LCD-monitoren

Met een speciaal montageblok voor de Canon LCD-monitor biedt het monitorscharnier stabiliteit bij het aanpassen van uw Canon-camera. Het blok zorgt voor een correcte installatie, met pingaten die op één lijn liggen met de monitor om verdraaien te voorkomen.

Gebouwd om lang mee te gaan

Het monitorscharnier is gemaakt van ons vlaggenschip, geanodiseerd aluminium, voor een hoogwaardige afwerking met behoud van een laag gewicht. Dit materiaal is slijtvast en corrosiebestendig, wat betekent dat dit onopvallende monitorscharnier zonder problemen lang meegaat.

Instructies/Montage

Het NAVO-monitorscharnier wordt als een zelfstandige eenheid geleverd, inclusief de benodigde schroeven.

Je hebt het volgende nodig:

• 2 mm inbussleutel (voor aanpassing van de weerstand)
• 3 mm inbussleutel (voor montagebeugel)
• 4 mm inbussleutel (voor monitormontage)

Demontage van standaardmonitorbevestiging

1. Gebruik de 4 mm inbussleutel om het LCD-scherm los te maken van de standaard monitorsteun.

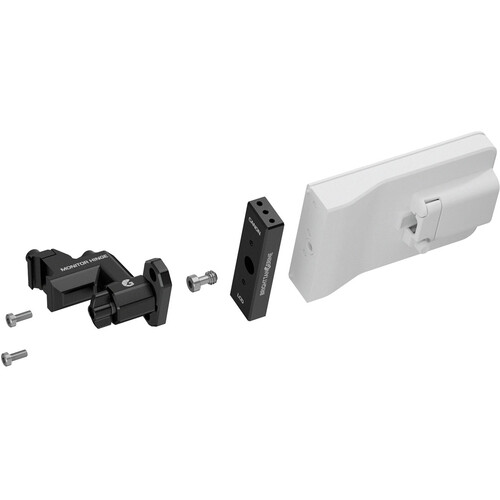

Monitor naar scharnier

1. Bevestig het monitorblok aan de LCD-monitor met behulp van een 4 mm inbussleutel op de 1/4"-20 schroef, waarbij u de positioneringspennen uitlijnt in de locatiegaten.
2. Draai het scharnier om toegang te krijgen tot de bevestigingspunten.
3. Bevestig het monitorblok aan het monitorscharnier met de twee M4-schroeven en gebruik de 3 mm inbussleutel.

Scharnier aan NAVO-rail

1. Ontgrendel de NAVO-vergrendelhendel.
2. Schuif de NATO-klem op een overeenkomstige NATO-rail, totdat dit de optimale positie is voor uw installatie.
3. Vergrendel de hendel om het scharnier op zijn plaats te houden.

De weerstand van het monitorscharnier aanpassen (weerstand)

Gebruik een inbussleutel van 2 mm om aan te passen
