Wooden Camera D-Box (Alexa Mini / Mini LF, Gold Mount)

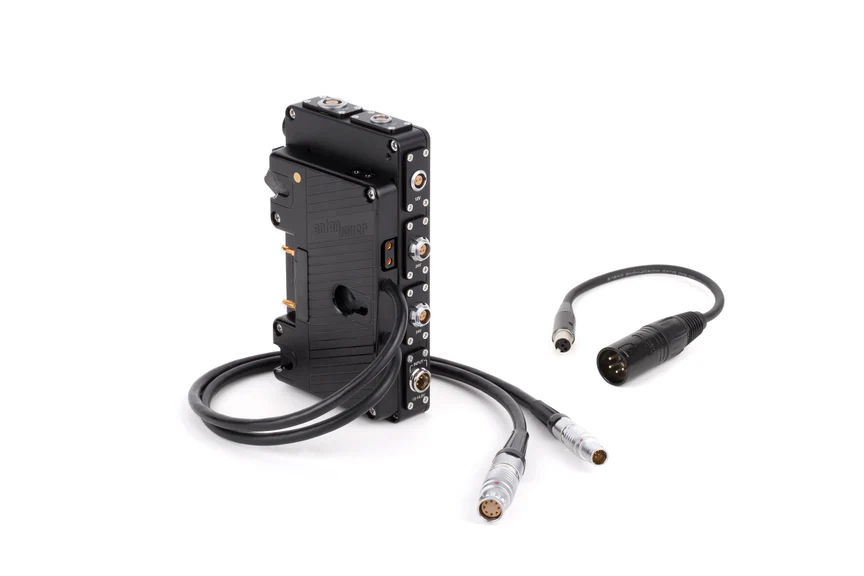

D-Box (Alexa Mini / Mini LF, Gold Mount) to niestandardowa wersja naszego popularnego D-Box, która dodaje dystrybucję mocy, ustandaryzowane zdalne uruchamianie/zatrzymywanie i możliwości wymiany podczas pracy dla kamer ARRI Alexa Mini i Mini LF. Umożliwia jednoczesne korzystanie z maksymalnie 4 wyjść o maksymalnym poborze 3 A na wyjście (wyjścia 24 V maksymalnie 3 A łącznie) i całkowitym poborze 10 A ograniczonym łatwo dostępnym bezpiecznikiem. Dwa 16-calowe (40 cm) kable wychodzą z płytki zasilającej, jeden z nich jest podłączony do 8-pinowej wtyczki zasilania, a drugi do 7-pinowego portu EXT.

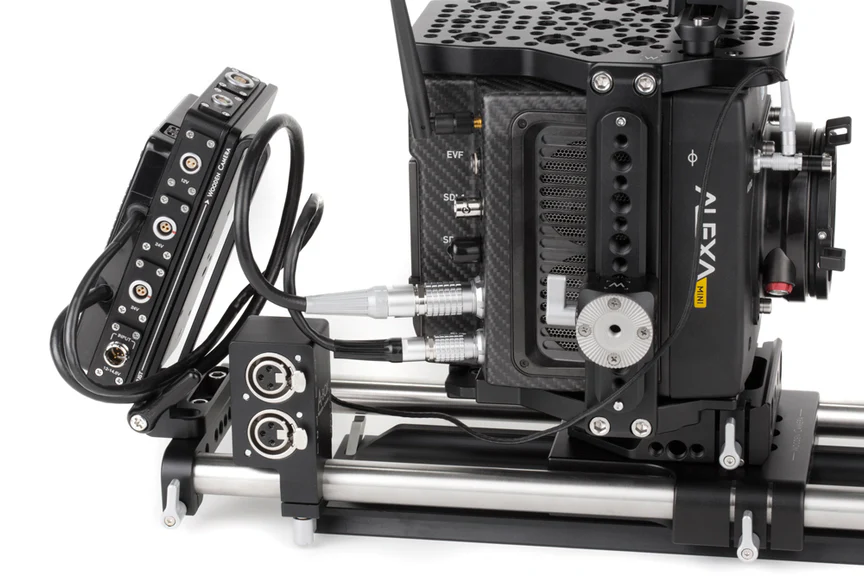

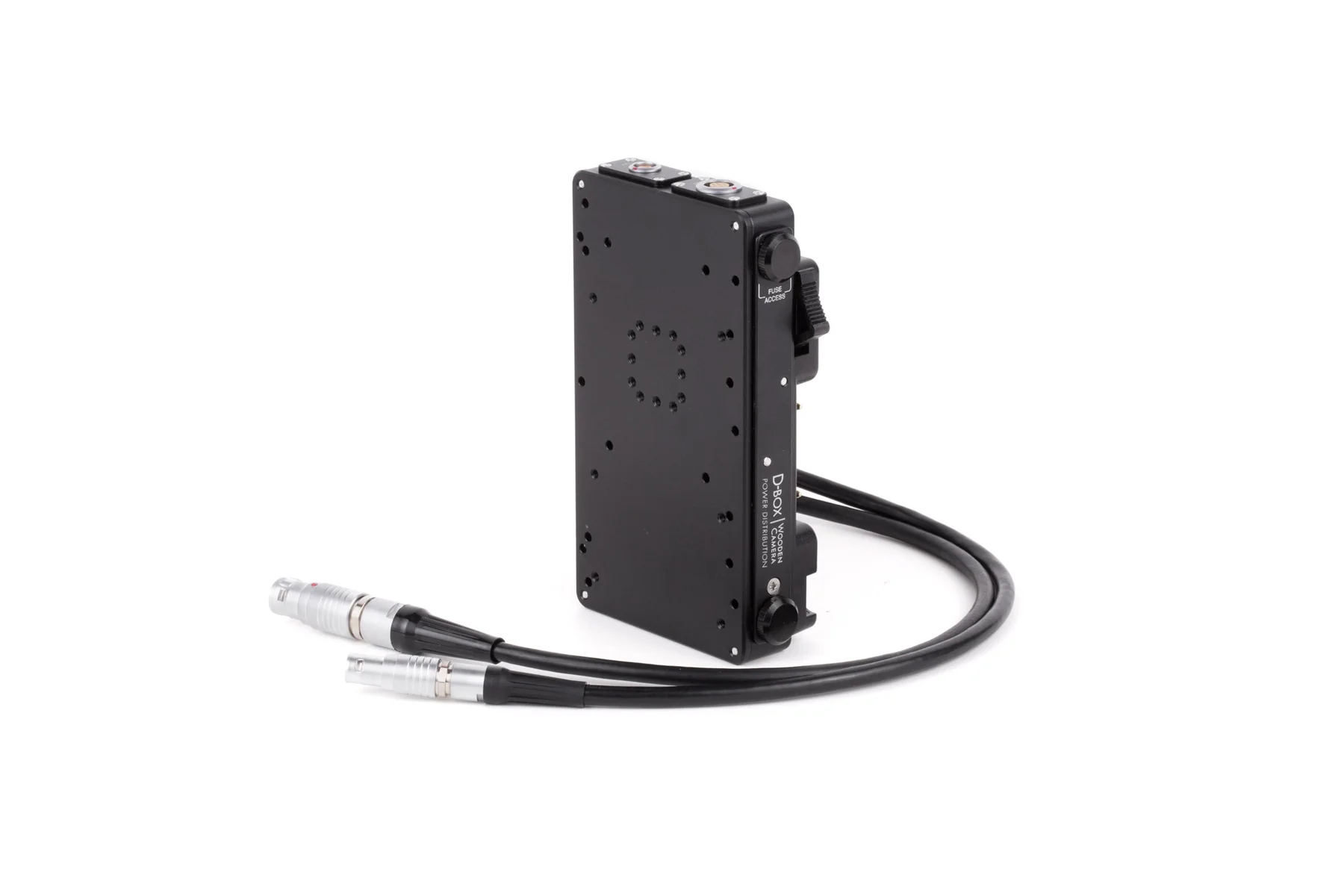

W dolnej części D-Box znajdują się (3) otwory 1/4-20, które można przymocować bezpośrednio do naszego zacisku prętowego (15 mm LW), zacisku prętowego (15 mm Studio) i zacisku prętowego (19 mm). W przypadku regulowanego systemu mocowania użyj prowadnicy akumulatora lub prowadnicy rejestratora w połączeniu z tymi samymi zaciskami prętowymi wymienionymi powyżej.
Ten produkt można podłączyć do ARRI BAP-1, a instrukcje, jak to zrobić, znajdują się w pudełku.
Uwaga: Oprócz cyfrowego lub szklanego bezpiecznika sterującego panelami wyjściowymi modułu D-box, jego produkt zawiera dodatkowy bezpiecznik dla portów D-tap dołączonej płytki akumulatora. Bezpiecznik ten znajduje się w uchwycie bezpiecznika w płycie, a zamienniki można kupić tutaj: Bezpiecznik szybkiego przedmuchu F10A
Przegląd:

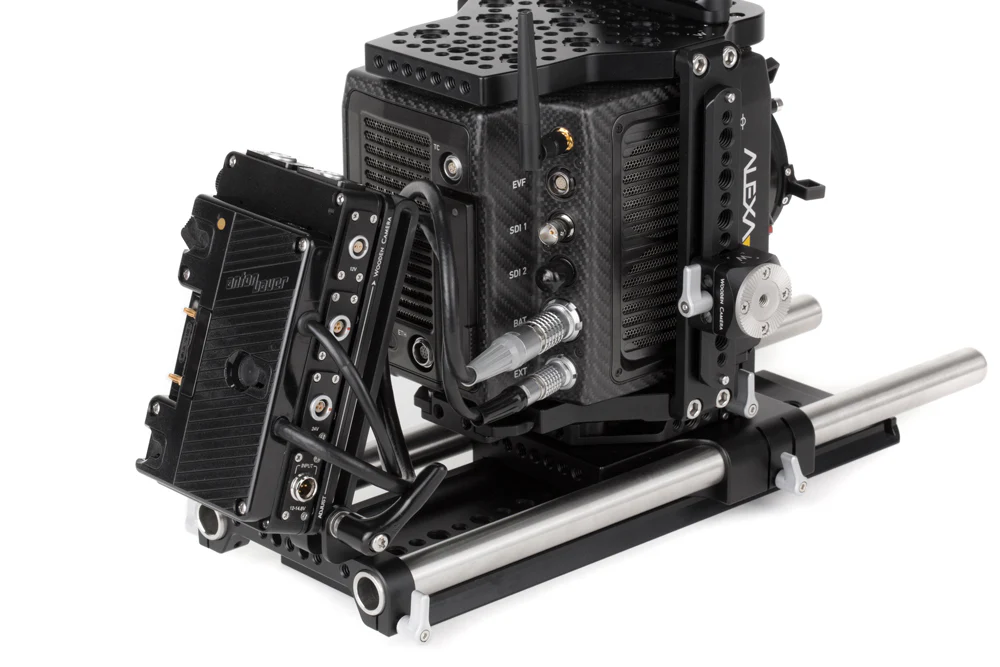

Autentyczna płytka Antona Bauera zapewnia 1x D-Tap (nieregulowany) i jest na stałe podłączona do D-Box.

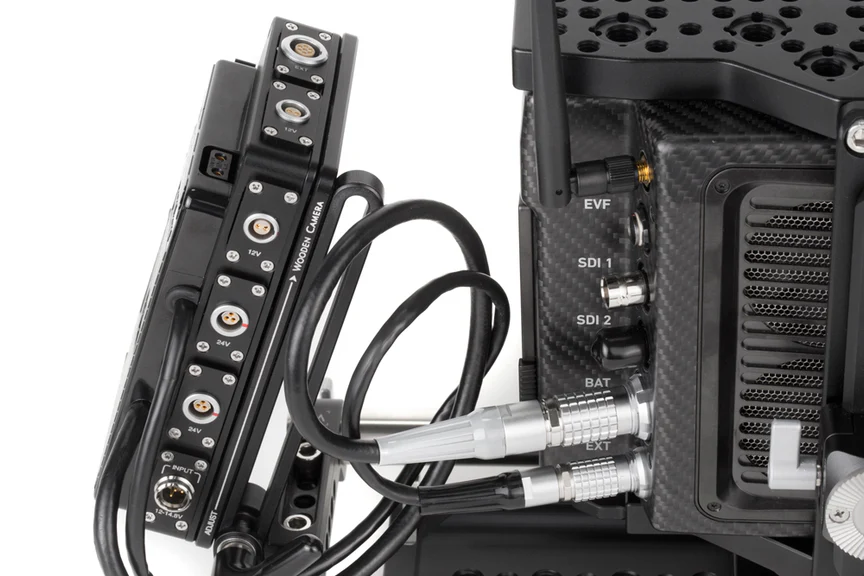

Zawiera gniazda D-Box:
1. 7pin - Port EXT
- Replika złącza z tyłu aparatu
- Utrzymuje funkcjonalność komunikacji zewnętrznej, R/S i zasilania
- Należy pamiętać, że tego gniazda nie można zamieniać
2. 2pin - 12V nieuregulowane
- Standardowe okablowanie ARRI
- To gniazdo można zamienić na Hirose, 4pin lub D-Tap (pamiętaj, że tylko 1x D-Tap może zajmować miejsce 2 lub 3)
3. 2pin - 12V nieuregulowane
- Standardowe okablowanie ARRI
- To gniazdo można zamienić na Hirose, 4pin lub D-Tap (pamiętaj, że tylko 1x D-Tap może zajmować miejsce 2 lub 3)
4. 3pin Fischer - regulacja 24V
- Wbudowany regulator do konwersji napięcia akumulatora na 24V
- Maksymalnie 3A współdzielone pomiędzy gniazdami 4/5
- Należy pamiętać, że tego gniazda nie można zamieniać
5. 3-pinowe złącze Fischer – regulowane napięciem 24 V
- Wbudowany regulator do konwersji napięcia akumulatora na 24V
- Maksymalnie 3A współdzielone pomiędzy gniazdami 4/5
- Należy pamiętać, że tego gniazda nie można zamieniać

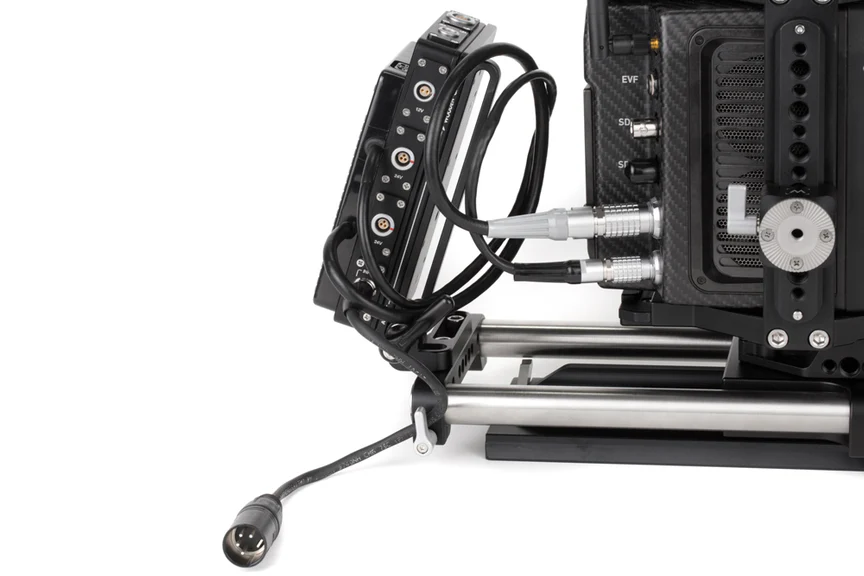

6. 4-pinowe złącze Mini XLR – wejście 12 V

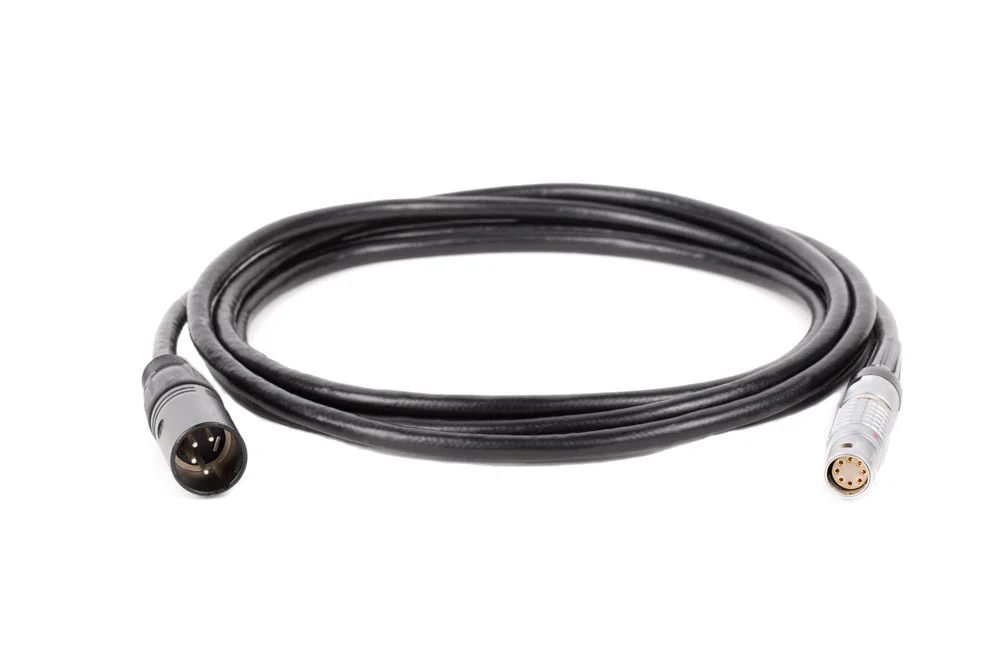

- Wejście zasilania z możliwością wymiany podczas pracy z dołączonym 8-calowym kablem pigtailowym dla standardowego 4-pinowego XLR (nominalne 12 V)
- Możliwość zasilania akcesoriów i aparatu bez podłączonej baterii
- Należy pamiętać, że tego gniazda nie można zamieniać
Dane techniczne:
Waga: 534 gramów (1,18 funta)
Wymiary: 90 x 146 x 43 mm (3,5 x 5,7 x 1,7 cala)
