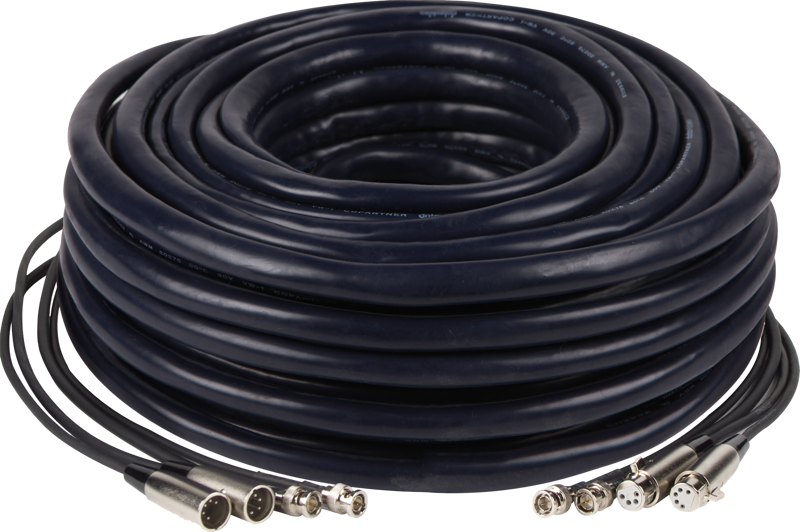

Datavideo CB-22H Multi cable w 4&5p-XLR, 2x BNC (30m)

Datavideo CB-22H Multi Cable – 30m All-in-One dla HD-SDI, interkomu i zasilania DC

Datavideo CB-22H to 30-metrowy kabel 4-w-1 zaprojektowany dla studiów mobilnych, mikserów i switcherów. Łączy transmisję wideo, wideo powrotne, łączność interkom/tally oraz zasilanie DC w jednym, uporządkowanym przebiegu kablowym. Upraszcza to montaż i zmniejsza liczbę oddzielnych kabli, którymi trzeba zarządzać na miejscu.

Najważniejsze cechy

• 30 m kabel all-in-one do użytku w studiu mobilnym i z mikserami/switcherami.
• Zawiera jeden kabel zasilający 4-pin XLR do dostarczania zasilania DC.
• Zawiera jeden kabel 5-pin XLR dedykowany interkomowi (ITC) i tally.
• Zapewnia jedno 75Ω BNC dla transmisji wideo HD/SD-SDI.
• Zapewnia jedno 75Ω BNC dla kompozytowego wideo powrotnego (CV) do monitora look-back.

Co łączy

Ten kabel obsługuje wiele funkcji w jednym przebiegu. Użyj go do łączenia i zasilania urządzeń, wysyłania sygnału programu oraz przesyłania sygnałów interkomu i tally pomiędzy punktami produkcji.

• Systemy interkom i tally.
• Zasilanie phantom dla kompatybilnego sprzętu przez linię zasilającą XLR.
• Wideo, w tym sygnały HD-SDI przesyłane przez 75Ω BNC.
• Wideo powrotne do monitora look-back za pośrednictwem drugiego 75Ω BNC.

Zastosowania i przypadki użycia

Montażyści i ekipy produkcyjne uznają CB-22H za przydatny, gdy potrzebne jest czyste, skonsolidowane rozwiązanie kablowe. Nadaje się do wozów transmisyjnych (OB), studiów mobilnych oraz konfiguracji ze switcherami, gdzie wiele sygnałów musi być przesyłanych między lokalizacjami.

• Integracja interkomu i tally między punktami produkcji.
• Dystrybucja zasilania DC od 12 do 48 V przez linię 4-pin XLR.
• Transmisja wideo obsługująca do 1080i (HD/SD-SDI).
• Wideo powrotne do monitoringu look-back na planie.
• Przeznaczony do użycia z jednostkami Datavideo OBV lub w konfiguracji studia mobilnego.

Specyfikacje

Wskazówki instalacyjne

Trasa dla CB-22H powinna minimalizować zagięcia i naprężenia na złączach. Ponieważ konsoliduje cztery typy sygnałów w jednej powłoce, zmniejsza bałagan i ryzyko źle poprowadzonych oddzielnych kabli. Używaj odpowiednich złączy na obu końcach, aby utrzymać integralność sygnału dla linii HD-SDI i interkomu.

Smart FAQ

Pytanie: Czy mogę używać tego kabla jednocześnie do sygnału programu i powrotu monitora?

Odpowiedź: Tak. CB-22H zawiera jedno 75Ω BNC dla programu HD/SD-SDI i drugie 75Ω BNC dla kompozytowego wideo powrotnego, co pozwala na jednoczesną transmisję wideo i monitoring look-back.

Pytanie: Jaki zakres napięć obsługuje kabel do zasilania urządzeń?

Odpowiedź: Kabel przesyła zasilanie DC przez 4-pin XLR i obsługuje zakres od 12 do 48 V do zasilania kompatybilnych urządzeń przez linię zasilającą.

Pytanie: Czy linia interkomu jest kompatybilna ze standardowymi systemami tally i zasilaniem phantom?

Odpowiedź: CB-22H zapewnia 5-pinowy XLR ITC/Tally dla sygnałów interkom i tally, i wspiera rozwiązania zasilania phantom zgodnie z wymaganiami twojego sprzętu interkomowego.

Pytanie: Czy ten kabel będzie działać z mobilnymi systemami Datavideo?

Odpowiedź: Tak. CB-22H jest odpowiedni do użycia z jednostkami Datavideo OBV oraz ogólnymi konfiguracjami studia mobilnego, oferując skonsolidowane sygnały dla produkcji mobilnych w stylu broadcast.
