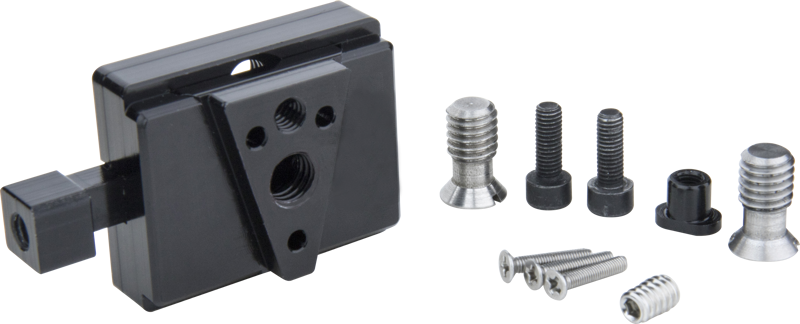

Kupo KS-273 V-Lock Set – szybkozłączka V-lock z klinem i podstawą frezowanymi z czarnego anodowanego aluminium
Zestaw Kupo KS-273 V-Lock oferuje kompaktowe, szybkie rozwiązanie V-lock dla filmowców. Zawiera klin i podstawę precyzyjnie frezowane z czarnego anodowanego aluminium. Ścisłe tolerancje redukują niepożądane luzy i zapewniają pewne połączenie mechaniczne między akumulatorami V-mount lub akcesoriami a Twoim zestawem.
Główne cechy i korzyści
- Klin i podstawa frezowane precyzyjnie z aluminium 6061 z czarną anodą zapewniają stałe dopasowanie.
- Ścisłe tolerancje minimalizujące luzy i zapewniające stabilne mocowanie dla akumulatorów i akcesoriów V-lock.
- Wiele opcji montażowych dzięki dołączonym śrubom i adapterowi, dopasowującym do powszechnych standardów gwintów stosowanych w zestawach kamerowych.
- Opcja uchwytu przedłużającego z gwintem 1/4”-20 (męskim), pozwalająca na wydłużenie do 25 cm po zamontowaniu na pokrętle.
- Wszystkie wymagane śruby oraz adapter są dołączone, dzięki czemu możesz od razu zainstalować zestaw.
Montaż, kompatybilność i użytkowanie
Klin V-Lock przykręca się śrubami M3 do standardowego akumulatora V-mount. Dodatkowo klin można przymocować do dowolnego urządzenia posiadającego otwór 1/4”-20 lub 3/8”-16, używając dołączonych śrub. Zapewnia to bezpośrednią kompatybilność z powszechnymi akcesoriami i płytkami do kamer.
Podstawa V-lock może być przykręcona za pomocą elementów M5 do zamocowania na zacisku Convi, wykorzystując dołączone śruby wraz z dołączonym adapterem 3/8” do M5. Podstawa posiada również dwa nacięte otwory 3/8”-16 na tyle, o rozstawie 1” środek do środka, co pozwala na montaż podstawy na dowolnej standardowej płycie typu cheese plate.
Uchwyt przedłużający wyposażony jest w gwint męski 1/4”-20. Po zamontowaniu na pokrętle uchwyt pozwala na wydłużenie do 25 cm, dając dodatkowy zasięg lub dźwignię w razie potrzeby.
Dołączone części
Wszystkie poniżej wymienione części są zawarte w zestawie, dzięki czemu masz potrzebne elementy do montażu.
- (1) klin z aluminium 6061 x 1 szt.
- (2) podstawa z aluminium 6061 x 1 szt.
- (3) śruba M3 x 15 z łbem krzyżakowym płaskim x 3 szt.
- (4) śruba 3/8”-16 z łbem wpuszczanym (slotted countersunk head) x 2 szt.
- (5) śruba M5 x 14 z łbem gniazdowym (imbus) x 2 szt.
- (6) śruba nastawcza 1/4”-20 x 1 szt.
- (7) adapter 3/8” do M5 x 1 szt.
Specyfikacja techniczna
| Specyfikacja | Szczegóły |
|---|---|
| Materiał | Aluminium 6061, czarna anodowanie |
| Dołączone elementy | Klin, podstawa, śruby i adapter zgodnie z listą |
| Otwory nacięte z tyłu | Dwa otwory 3/8”-16, rozstaw 1” środek do środka |
| Gwint uchwytu przedłużającego | Gwint męski 1/4”-20, wydłużenie 25 cm po zamontowaniu na pokrętle |
| Waga | 123 g |
FAQ
Pytanie: Czy KS-273 jest kompatybilny ze standardowymi akumulatorami V-mount?
Odpowiedź: Tak. Klin przykręca się śrubami M3 do standardowego akumulatora V-mount i może także przymocować się do urządzeń z otworami 1/4”-20 lub 3/8”-16 przy użyciu dołączonych śrub.
Pytanie: Czy mogę zamontować podstawę na płycie typu cheese plate lub na zacisku Convi?
Odpowiedź: Tak. Podstawa ma dwa nacięte otwory 3/8”-16 o rozstawie 1” środek do środka do standardowych płyt cheese, a także może być przykręcona za pomocą elementów M5 do mocowania na zacisku Convi przy użyciu dołączonych śrub i adaptera 3/8” do M5.
Pytanie: Jakie elementy montażowe są dołączone do zestawu i czy będę musiał dokupić dodatkowe śruby?
Odpowiedź: Zestaw zawiera klin i podstawę oraz wszystkie wymienione śruby: M3 x 15 z łbem krzyżakowym płaskim (x3), 3/8”-16 śruby z łbem wpuszczanym (x2), M5 x 14 śruby z łbem gniazdowym (x2), śrubę nastawczą 1/4”-20 (x1) oraz adapter 3/8” do M5 (x1). Dołączone elementy pokrywają opisane opcje montażowe.
Pytanie: Jak daleko sięga uchwyt przedłużający i jak się go montuje?
Odpowiedź: Uchwyt przedłużający ma gwint męski 1/4”-20, który montuje się na pokrętle i pozwala na wydłużenie do 25 cm, zapewniając dodatkowy zasięg przy ustawianiu lub balansowaniu.
