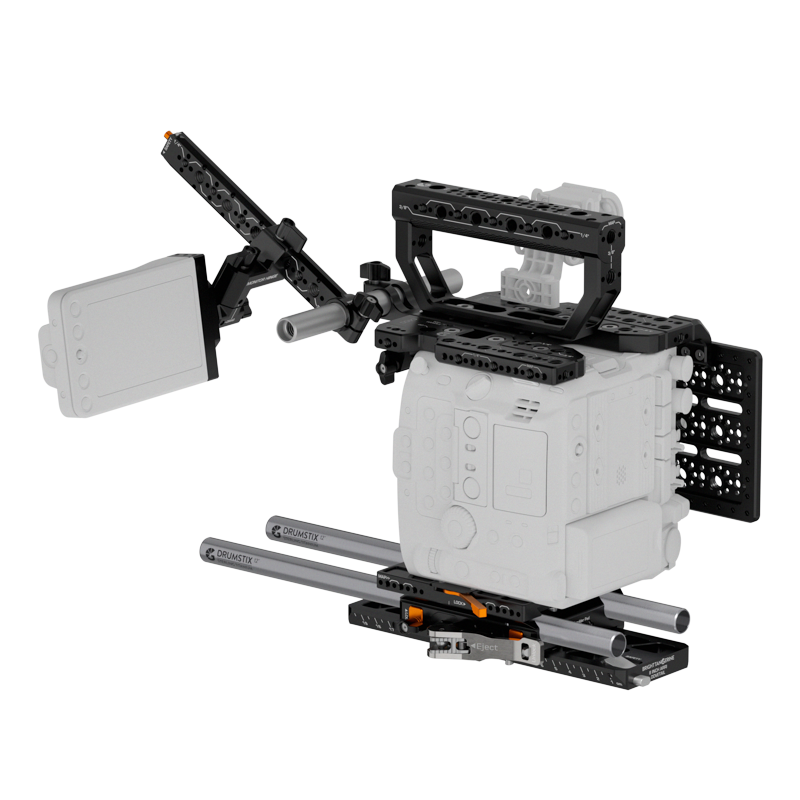

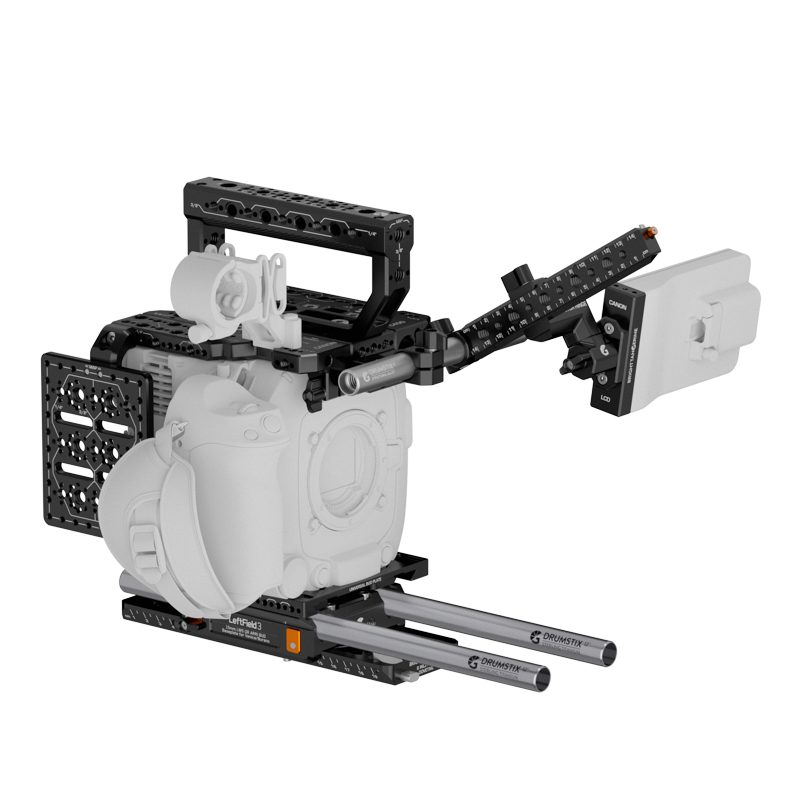

Bright Tangerine LeftField 3 Canon C400 - Advanced Kit

Bright Tangerine LeftField 3 Canon C400 - Advanced Kit

Ten zaawansowany zestaw LeftField 3 to najlepsze rozwiązanie dla strzelców Canon C400, zapewniające wszystko, czego potrzebujesz do zbudowania wszechstronnego i niezawodnego zestawu LWS 15 mm. Zestaw ten, wyposażony w niezbędne talerze górne, talerze do serów i talerze bazowe, pozwala zbudować profesjonalny zestaw dostosowany do Twojego przepływu pracy. Zawsze bądź gotowy na zrobienie idealnego zdjęcia dzięki zawiasowemu uchwytowi do monitora, który umożliwia regulację kąta widzenia w locie. Zmaksymalizuj potencjał swojego C400 dzięki temu zestawowi, idealnemu dla strzelców każdego kalibru.

Konfiguracja LWS 15 mm

Standard 15 mm lekkiego drążka podporowego (LWS) to jedna z najpopularniejszych konfiguracji prętów podporowych, zapewniająca równowagę i wszechstronność dla matowych pudełek, silników follow-focus i – przede wszystkim – aparatu. Ten zaawansowany zestaw C400 spełnia ten standard: oferuje solidne płótno, z którego można zbudować zestaw. Dzięki dwóm z naszych flagowych prętów tytanowych Drumstix w komplecie, wspornik Light Weight Support jest naprawdę lekki.

Bezproblemowa kompatybilność typu jaskółczy ogon ARRI

Płyta bazowa LeftField 3 zapewnia pełną kompatybilność ze standardowymi jaskółczymi ogonami ARRI, umożliwiając płynne przejście między konfiguracjami ręcznymi i statywowymi. Dzięki bezpiecznemu i niezawodnemu mechanizmowi blokującemu zestaw ten zapewnia stabilność niezbędną do profesjonalnego tworzenia filmów, zachowując jednocześnie elastyczność pozwalającą dostosować się do każdego środowiska filmowania.

Pełna kompatybilność z BUD

Ponadto ten zestaw C400 zawiera uniwersalną podstawkę BUD i naszą uniwersalną płytkę BUD, oferując dodatkową warstwę funkcji szybkiego uwalniania w celu szybkiej rekonfiguracji. Zaprojektowany, aby ustawić C400 na optymalnej wysokości dla Balanced Utility Dovetail firmy ARRI, masz szeroki zakres możliwości montażu.

Akcesoria do Canona C400

Oprócz akcesoriów będących standardami branżowymi zestaw C400 zawiera także dedykowane komponenty stworzone specjalnie dla aparatu Canon. Oprócz elementu dystansowego dla LeftField 3, płyta górna i towarzyszący jej element wypełniający – a także zawias monitora NATO – zostały zaprojektowane tak, aby zmaksymalizować kompatybilność z C400. Dzięki temu nadal masz dostęp do podstawowych funkcji, takich jak uchwyt antywstrząsowy mikrofonu i uchwyt na stopkę wielofunkcyjną. Dzięki tym akcesoriom możesz personalizować, bez kompromisów.

Wiele opcji montażu

W pełni zmontowany zestaw C400 zapewnia ogromny zestaw opcji montażu dodatkowych akcesoriów. Sama płyta górna zapewnia już szeroki zakres elastyczności dzięki gwintom zapobiegającym skręcaniu się 1/4” i 3/8”, wspornikom prętów 15 mm i szybkozłączom do pasów i kotwic. Szeroki talerz serowy i towarzyszący mu adapter do talerza serowego zapewniają również podobny dostęp pod kątem 90 stopni, odsunięty od korpusu aparatu. Połącz dwie płytki, aby stworzyć niezwykle wszechstronny zestaw fotograficzny z dużą ilością miejsca na akcesoria.

Ulepszony uchwyt LCD

Dzięki naszemu solidnemu zawiasowi do monitora NATO masz większą swobodę ruchu monitora. Utrzymując stały poziom względem horyzontu, uchwyt monitora pozwala dostosować konfigurację, dzięki czemu zawsze będziesz mógł wygodnie i szybko przeglądać zdjęcia.

Ogromne możliwości olinowania

Canon C400 został okrzyknięty „szwajcarskim scyzorykiem” wśród aparatów fotograficznych, a ten zestaw pozwala w pełni wykorzystać jego potencjał. Stwórz wygodniejszy i bardziej wszechstronny uchwyt górny dzięki naszym przedłużeniom uchwytu głównego lub zamontuj kamerę C400 na naszym flagowym zestawie naramiennym KASBAH Ātman do kręcenia filmów z ręki. Usuń ograniczenia ze swoich zdjęć dzięki temu zaawansowanemu zestawowi C400.

Instrukcje

Zestaw Advanced LeftField 3 Canon C400 jest dostarczany jako pojedyncze elementy zawierające wszystkie wymagane śruby. Do instalacji będziesz potrzebować klucza sześciokątnego 2,5 mm, 3 mm i 4 mm.

Płytka bazowa LeftField 3 BUD Canon C400 15 mm LWS

1. Aby zainstalować element dystansowy, użyj klucza sześciokątnego 3 mm i przykręć śruby w czterech rogach zgodnie z pasującymi punktami pośrodku płyty bazowej LeftField 3 15 mm.
2. Podkładka ma również na górze gwintowane otwory, które idealnie pasują do montażu uniwersalnej podstawy BUD.

Podstawka do elementu dystansowego

1. Aby zainstalować uniwersalną podstawkę BUD na górze elementu dystansowego, użyj klucza sześciokątnego 3 mm na czterech śrubach, dopasowując je do gwintów elementu dystansowego.

Płytka BUD do kamery

1. Aby przymocować płytkę BUD do C400, dopasuj śruby 3/8” i 1/4” podstawy kamery do śrub BUD Plate.
2. Wkręć śruby 3/8" w kanał, natomiast śruby 1/4" można włożyć wzdłuż kanału i przytrzymać na miejscu za pomocą gumowego pierścienia.

Płyta BUD do pionu

1. Aby przymocować kamerę i płytkę BUD do systemu LeftField 3, ostrożnie wsuń płytkę BUD na podstawkę i zablokuj ją na miejscu za pomocą pomarańczowego zacisku.
2. Następnie przymocuj płytkę do aparatu, dokręcając śruby mocujące za pomocą płaskiego śrubokręta.

Górna sekcja

Wypełniacz górnej płyty do kamery

1. Aby zainstalować wypełniacz górnej płyty, dopasuj trzy śruby wypełniacza górnej płyty do ich wejść w Canonie C400.
2. Użyj klucza imbusowego 4 mm do wkręcenia trzech śrub 1/4”-20 w górnej części aparatu Canon C400, upewniając się, że są one dopasowane do odpowiednich szczelin w górnej części aparatu.
3. Wypełniacz górnej płyty powinien znajdować się poziomo na górze aparatu.

Górna płyta konsoli prętowej 15 mm do kamery

1. Wyrównaj kołki przedniej konsoli prętowej 15 mm z pasującymi otworami w lewej i prawej płycie w wymaganej orientacji.
2. Przymocuj konsolę drążka do płytek za pomocą klucza sześciokątnego 2,5 mm.

Górna płyta do kamery

1. Aby zamontować górną płytkę na aparacie, dopasuj cztery śruby na lewym i prawym wsporniku do odpowiednich punktów montażowych na kamerze C400.
2. Użyj klucza sześciokątnego 2,5 mm, aby mocno przymocować je do aparatu.

Główny uchwyt typu D do górnej płyty

1. Aby zainstalować uchwyt główny typu D na płycie górnej, najpierw zdejmij standardowy uchwyt przeciwwstrząsowy mikrofonu firmy Canon z standardowego uchwytu górnego.
2. Wyrównaj dwie uwięzione śruby 3/8” z odpowiednimi gwintami płyty górnej – śruby można przesuwać w celu regulacji – i zamontuj je za pomocą klucza sześciokątnego 4 mm.

Mocowanie amortyzatora Canon na płycie górnej

1. Aby zainstalować amortyzator mikrofonu na płycie górnej, dopasuj...

Uchwyt monitora

Demontaż mocowania monitora magazynowego

1. Użyj klucza sześciokątnego 4 mm, aby odłączyć wyświetlacz LCD od standardowego mocowania monitora.

Monitor do zawiasu

1. Przymocuj blok monitora do monitora LCD za pomocą klucza sześciokątnego 4 mm na śrubie 1/4"-20, dopasowując kołki ustalające do otworów ustalających.
2. Obróć zawias, aby uzyskać dostęp do punktów montażowych.
3. Przymocuj blok monitora do zawiasu monitora za pomocą dwóch śrub M4 i klucza sześciokątnego 3 mm.

Zawias do kolei NATO

1. Odblokuj dźwignię blokady NATO.
2. Wsuń zacisk NATO na odpowiednią szynę NATO, aż osiągnie optymalną pozycję dla Twojego zestawu.
3. Zablokuj dźwignię, aby zabezpieczyć zawias na miejscu.

Akcesoria uniwersalne

Talerz serów do adaptera

1. Dopasuj wybrany szeroki talerz serowy do odpowiednich punktów M4 na adapterze talerza serowego.
2. Użyj klucza sześciokątnego 3 mm, aby dokręcić dwie śruby M4 dostarczone wraz z płytką Cheese Plate, mocując ją do adaptera.

Adapter do płyty górnej

1. Wyrównaj szczelinę na śrubę 1/4”-20 w adapterze płytki serowej z odpowiednim gwintem na płycie górnej.
2. Użyj klucza imbusowego 3 mm, aby przymocować go do aparatu, upewniając się, że jest dobrze zamocowany i na poziomie punktu mocowania.

Wspornik pręta 15 mm, wspornik do płyty

1. Aby przymocować wspornik do kompatybilnej płyty, wyrównaj wspornik pręta z dwoma kompatybilnymi punktami M4.
2. Dokręć śruby M4 kluczem sześciokątnym 3 mm naprzemiennie, tak aby wspornik przylegał płasko do uchwytu.

Pręty 15 mm do wspornika

1. Aby włożyć pręty do wspornika 15 mm, poluzuj zacisk z dźwignią skrzydełkową, przekręcając go w kierunku przeciwnym do ruchu wskazówek zegara.
2. Włóż pręt 15 mm do otwartego wspornika w żądanej pozycji, a następnie obróć zacisk w prawo, aby ponownie dokręcić wspornik.

Zgodność

Zestaw LeftField 3 Canon C400 został zaprojektowany do współpracy z systemem kamer Canon C400, a większości elementów zestawu można używać tylko z tym konkretnym aparatem.

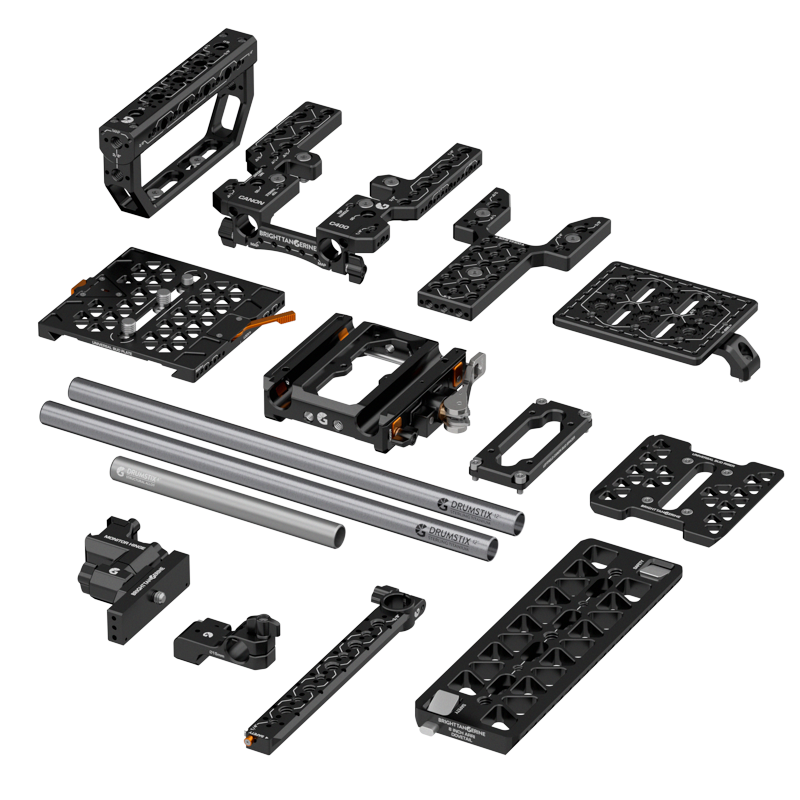

Co obejmuje

Górna sekcja

• 1x B4005.1030 – Płyta górna Canon C400
• 1x B4005.1031 — element wypełniający do płyty górnej Canon C400
• 1x B4003.1049 — Uchwyt główny typu D

Uchwyt monitora

• 1x B4013.1006 — wspornik montażowy pręta 15 mm (MAP M4)
• 1x B1252.1032 - Pręty ze stopu konstrukcyjnego Drumstix 15 mm 6 cali (15,2 cm)
• 1x B4013.1007 - szyna NATO 15 mm
• 1x B4005.1033 — Zawias do monitora NATO do wyświetlacza LCD firmy Canon

Szeroki talerz serów (1/4”–20)

• 1x B4013.1001 - Adapter do talerza serowego (1/4"-20)
• 1x B4013.1003 - Szeroki talerz serów

Płytka bazowa LeftField 3 BUD Canon C400

• 1x B4003.1056 - Płytka uniwersalna BUD
• 1x B4003.1036 — Podstawka BUD do płyty bazowej LeftField 3 15 mm LWS QR
• 1x B4005.1037 - Podkładka dystansowa LeftField 3 BUD do Canona C400
• 1x B4003.1034 — rdzeń płyty bazowej LeftField 3 15 mm LWS QR

Wsparcie

• 1x B4013.1008 — utwórz standardowy jaskółczy ogon ARRI (8 cali)
• 2x B1252.1012 — Drumstix 15 mm tytanowe pręty podtrzymujące — 12" (30,4 cm)

Część systemu Canon C400

Asortyment akcesoriów firmy Bright Tangerine do Canon C400 pozwala użytkownikom na każdym poziomie umiejętności przekształcić aparat Canon w potężną maszynę produkcyjną. Dzięki szerokiej gamie specjalnie zaprojektowanych akcesoriów i zgodności ze standardami branżowymi, akcesoria te są chętnie wybieranym wyborem dla profesjonalistów zajmujących się treściami na całym świecie.

Zero kompromisów

Wyprodukowane w Wielkiej Brytanii produkty Bright Tangerine zyskały uznanie na całym świecie dzięki swojej reputacji związanej z jakością i długowiecznością. Zaprojektowane z myślą o praktycznym rozwiązaniu problemów związanych z kręceniem filmów, każde z naszych akcesoriów przechodzi rygorystyczny proces produkcyjny, aby ułatwić tworzenie własnych produkcji. Nasz zespół obsługi klienta cieszy się równie niezrównaną reputacją dzięki pomaganiu klientom w maksymalnym wykorzystaniu każdego zakupu.

Gwarancja

24 miesiące
