Wooden Camera D-Box (Sony Venice, Gold Mount)

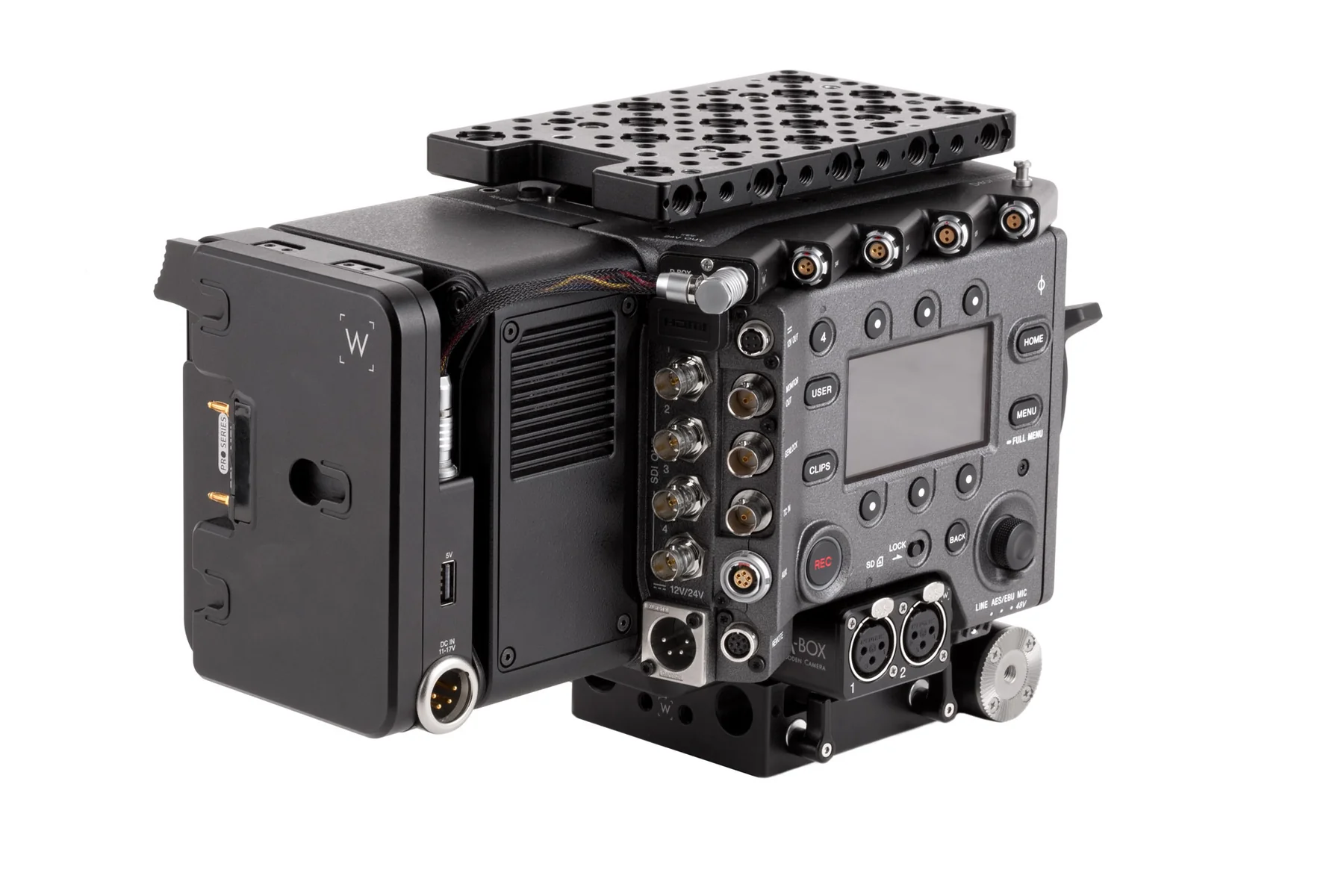

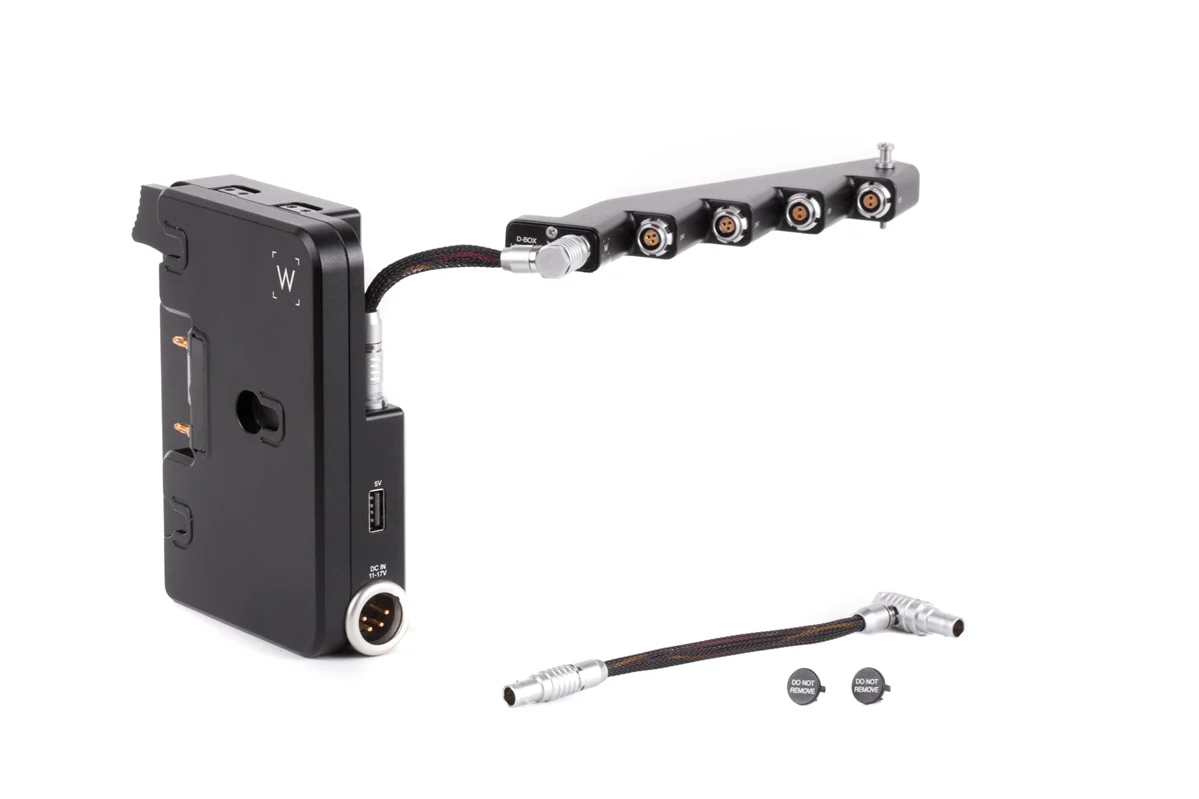

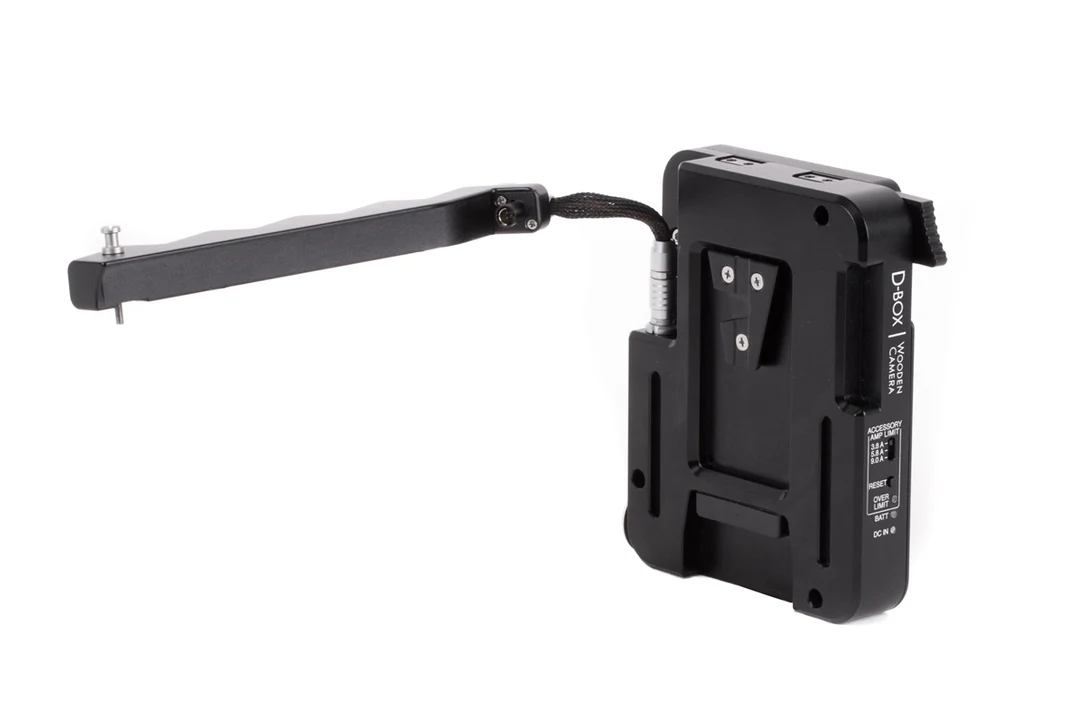

D-Box™ (Sony Venice, Venice 2, Gold Mount) to niestandardowa wersja naszego popularnego D-Box™, która dodaje dystrybucję zasilania, ustandaryzowane zdalne uruchamianie/zatrzymywanie i możliwość wymiany podczas pracy dla kamery Sony Venice, Venice 2. Jednostka główna D-Box™ mocuje się z tyłu AXS-R7 lub do płytki V-Mount z tyłu kamery, a część listwy zasilającej mocuje się w prawym górnym rogu kamery za pomocą 3-pinowego złącza Fischer i gwintowanego haczyka na taśmę otwór.
Złącza listwy zasilającej D-Box™ są wyprofilowane tak, aby pasowały do profilu kamery i kąta złącza, co pozwala na instalację wszystkich kabli bez kolizji. Moduł komunikuje się z kamerą i pozwala na użycie dowolnego standardowego wyzwalacza start/stop ARRI z 3-pinowym portem Fischer, w tym ARRI UMC-4 / WCU-4. Wejście prądu stałego w D-Box™ jest takie samo, jak 4-pinowe złącze XLR aparatu, co pozwala na podłączenie zasilacza prądu przemiennego, zewnętrznej płytki zasilającej lub akumulatora blokowego VCLX do akcesoriów zasilających i kamery podczas wymiany akumulatora. Gdy wykorzystywane są zarówno akumulator, jak i wejście prądu stałego, D-Box™ domyślnie wybiera wejście prądu stałego, pozostawiając wbudowany akumulator w pełni naładowany.

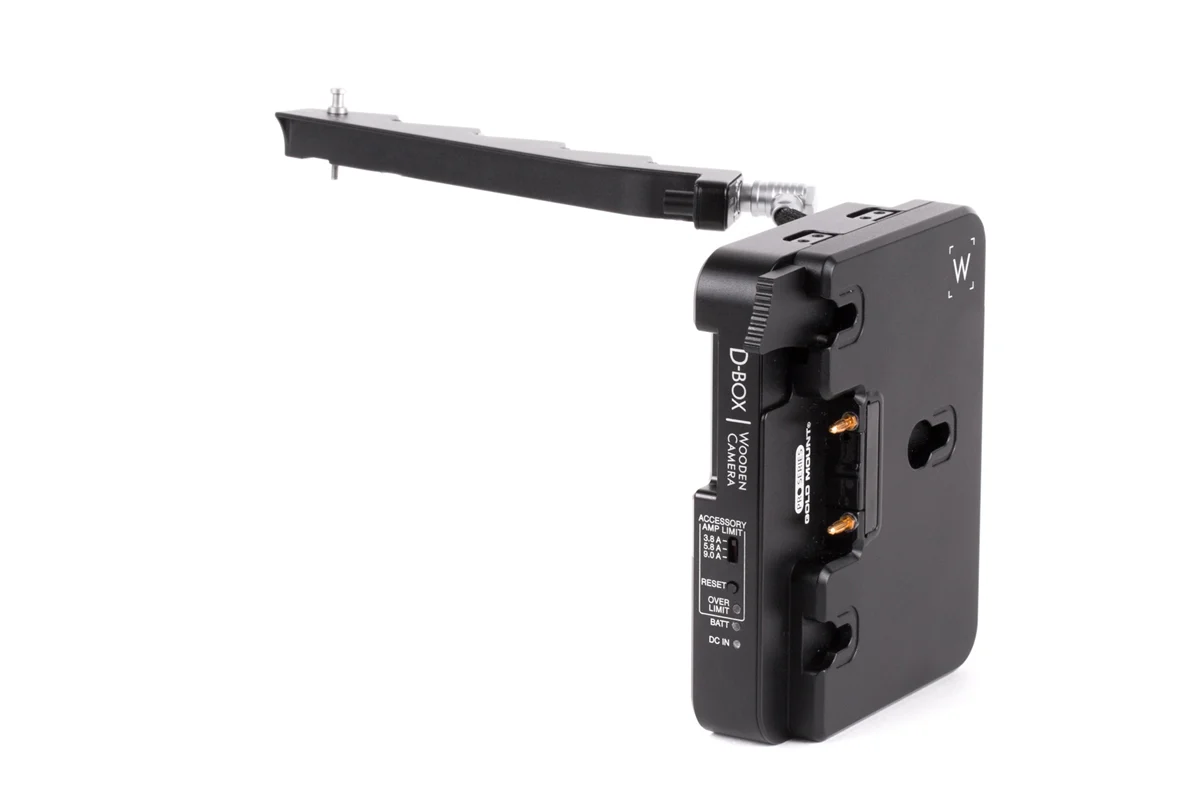

Bezpieczniki fizyczne zostały zastąpione limitem amperażu kontrolowanym przez procesor, który można ustawić na 3,8, 5,8 lub 9 amperów za pomocą przełącznika suwakowego po stronie operatora. Jeśli użytkownik przekroczy ustawiony prąd dla akcesoriów, tylko wyjścia akcesoriów zostaną wyłączone, pozostawiając kamerę działającą normalnie. Po zmniejszeniu bieżącego obciążenia poprzez usunięcie akcesoriów lub ponowną konfigurację można nacisnąć przycisk resetowania, aby ponownie włączyć zasilanie akcesoriów.
Diody LED „DC IN” i „BATT” są podwójnymi diodami LED. Oznacza to, że dioda LED Jeśli napięcie akumulatora przekracza 12,5 V, dioda LED będzie świecić na zielono. Jeśli napięcie akumulatora spadnie poniżej 12 V, dioda LED będzie świecić na czerwono. Jeżeli napięcie akumulatora będzie pomiędzy tymi wartościami, dioda LED będzie pomarańczowa (czerwona + zielona). Podczas przejścia fazowego może wystąpić miganie.
W zespole Gold Mount zastosowano najwyższej jakości komponenty firmy Anton Bauer, a konstrukcja płyty zasilającej typu unibody jest zarówno niezwykle trwała, jak i lekka.
D-Box™ Sony Venice, Wenecja 2 Zamienna listwa zasilająca jest również dostępna a la carte.
Interfejsy:
1x Płytka mocy ze złotym mocowaniem
2x 3pin Fischer przy 24V z funkcją Run Stop
- Wbudowany regulator do konwersji napięcia akumulatora na 24V
- Maksymalny udar 3A, ciągły prąd 2,5A dzielony pomiędzy złączami
2x 2pin przy 12V nieregulowane
- Standardowe okablowanie ARRI
- Maksymalny prąd znamionowy 7A, dzielony pomiędzy złączami
2x D-Tap przy 12V nieuregulowany
- Maksymalny prąd znamionowy 9A, dzielony pomiędzy złączami
1x5 V-USB
- Maksymalnie 2,5A
1x 4-pinowe wejście XLR DC
- Do użytku z akumulatorami blokowymi 14,4 V
- Wejście DC ma priorytet, gdy napięcie mieści się w zakresie 12,9–18 V
- Akcesoria są zasilane przy wykorzystaniu wejścia prądu stałego
Dane techniczne:
Waga: 484 g (1,065 funta)
Wymiary: 31,8 x 114,3 x 133,35 mm (1,5 x 4,5 x 5,25 cala)
