Wooden Camera Unified Baseplate (Canon C200, C200B, C700)

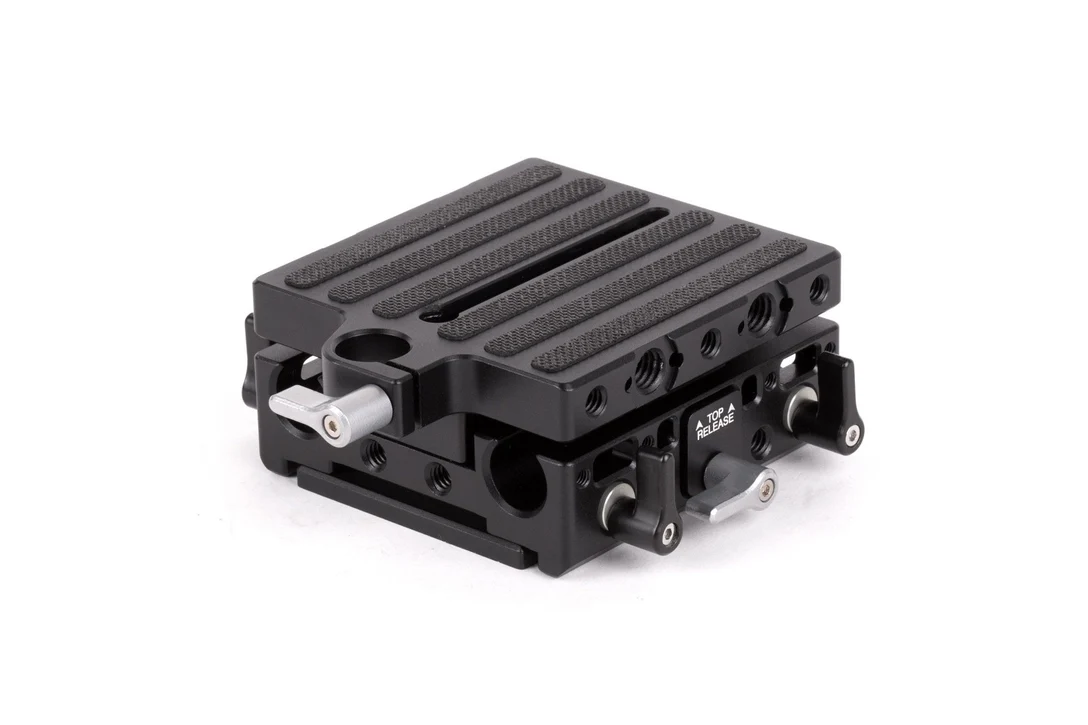

Unified Baseplate (Canon C300mkIII, C500mkII, C200, C200B, C700) to płyta bazowa z mechanizmem szybkiego montażu, która zapewnia lekką podporę pręta 15 mm na odpowiedniej wysokości obiektywu. Pręty o średnicy 15 mm przechodzą od przodu do tyłu i mają po dwie śruby blokujące z każdej strony. Szybkozłączkę płyty bazowej można zwolnić na dwa sposoby, dając użytkownikowi możliwość zabrania lekkich prętów 15 mm lub pozostawienia ich.

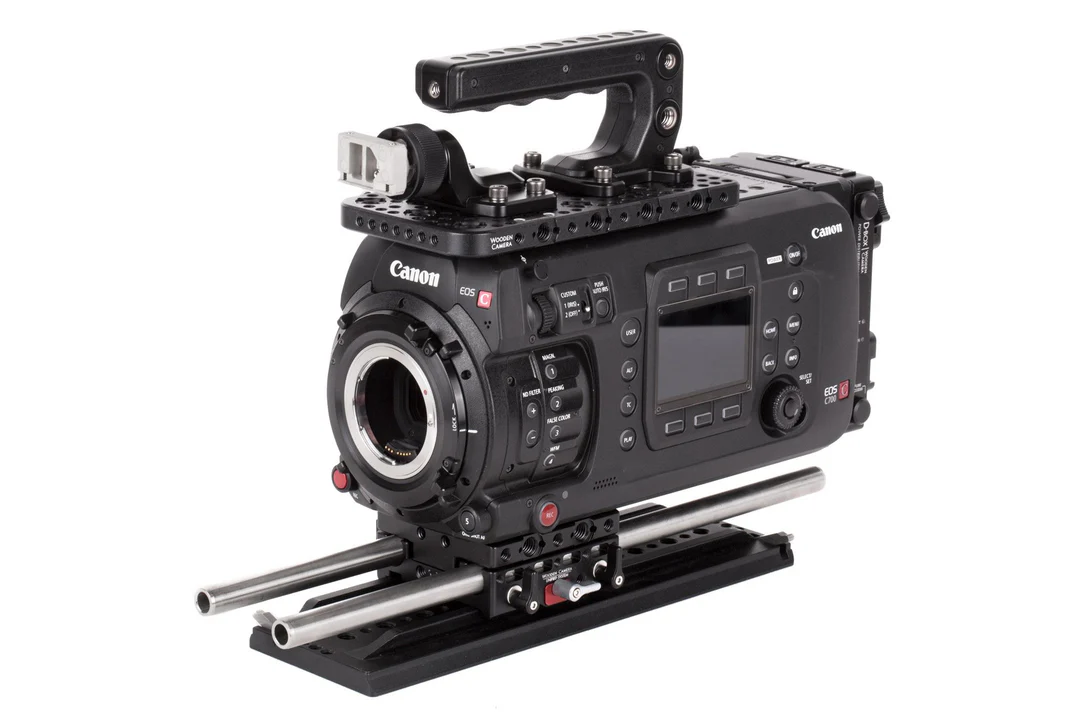

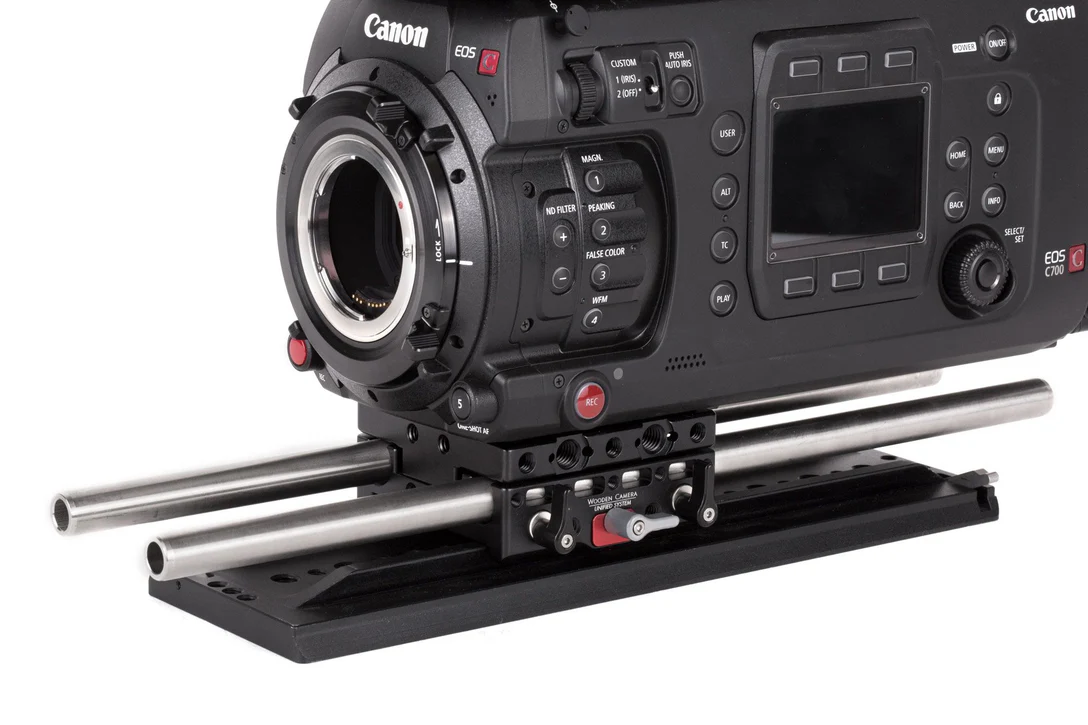

Aby zdjąć kamerę i pozostawić pręty LW 15 mm, odblokuj prawą śrubę skrzydełkową, przesuń kamerę na niewielką odległość do tyłu i unieś prosto do góry. Jaskółczy ogon przymocowany do dolnej części aparatu ma kształt szwajcarskiego standardu ARCA, który można zintegrować z wieloma produktami innych firm. Dodatkowo na spodzie znajdują się gwintowane otwory 1/4-20, które w razie potrzeby można przymocować do przegubów Cardana lub płyt statywowych. Po bokach znajdują się otwory 1/4-20 oraz standardowe mocowanie akcesoriów ARRI (gwintowany otwór 3/8-16 z sąsiadującymi kołkami ustalającymi). Również na tym górnym jaskółczym ogonie znajduje się pionowy otwór na pręt 15 mm, który można wykorzystać do podparcia stopy adaptera obiektywu bezpośrednio przed korpusem aparatu.

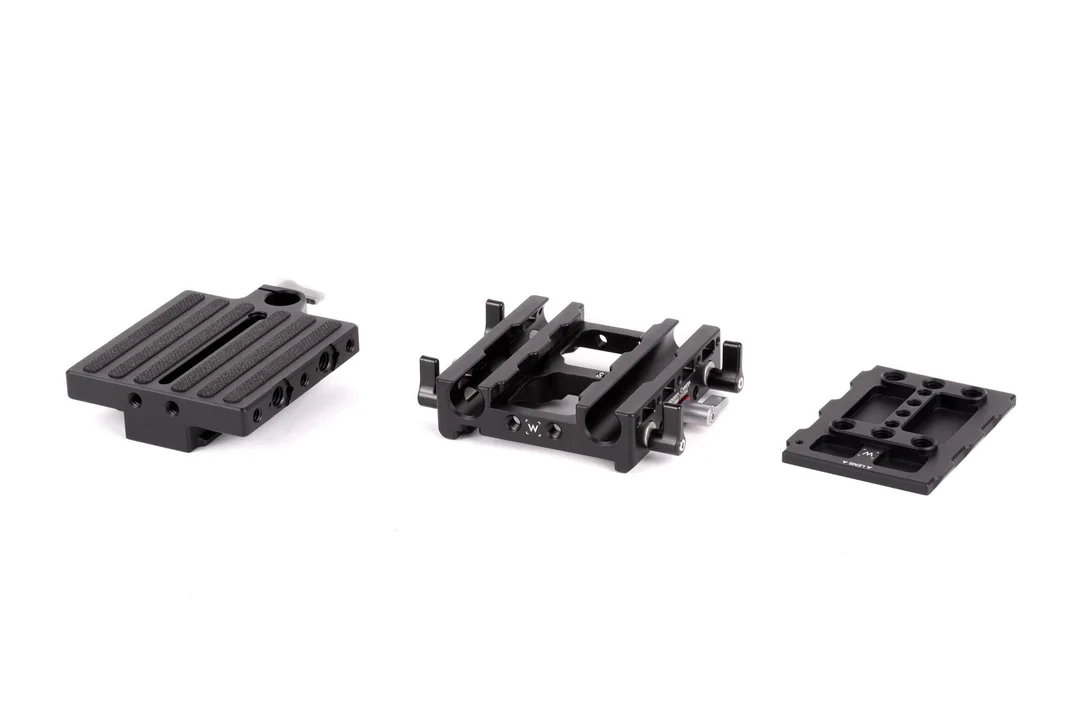

Dolna część płyty bazowej składa się z dolnego szybkiego jaskółczego ogona, który ma gwintowane otwory 1/4-20 i 3/8-16 do mocowania do płyty statywu lub standardowej płyty mostkowej ARRI, takiej jak Unified Bridgeplate (19 mm) lub Unified Bridgeplate (15 mm Studio). . Aby zdjąć kamerę z dołączonego dolnego uchwytu Quick Dovetail i zabrać ze sobą lekkie pręty 15 mm, odblokuj lewą śrubę skrzydełkową, przesuń płytkę podstawy na niewielką odległość do tyłu i unieś. Ta akcja odsłania zintegrowane gniazdo na jaskółczy ogon ARRI na dole, które można przymocować bezpośrednio do dowolnego jaskółczego ogona 2060, jaskółczego ogona bezpieczeństwa lub przyponu naramiennego.
W przypadku opcji montażu zgodnych z VCT-14, ujednoliconą płytę bazową można przymocować do płyty klinowej Unified VCT, zapewniając łatwą przeciwwagę na ramieniu. Można go następnie przymocować do płyty statywu Unified VCT-14, która zostanie przymocowana do głowicy statywu.
Można kupić dodatkowe ujednolicone dolne szybkie jaskółcze ogony do montażu na przegubach Cardana, wysięgnikach, żurawiach itp., co umożliwia szybkie i powtarzalne przejścia między kamerami.
** Unified Baseplate jest wstecznie kompatybilny z naszymi oryginalnymi Quick Dovetail (standard) i Quick Dovetail (DSLR, duży) **

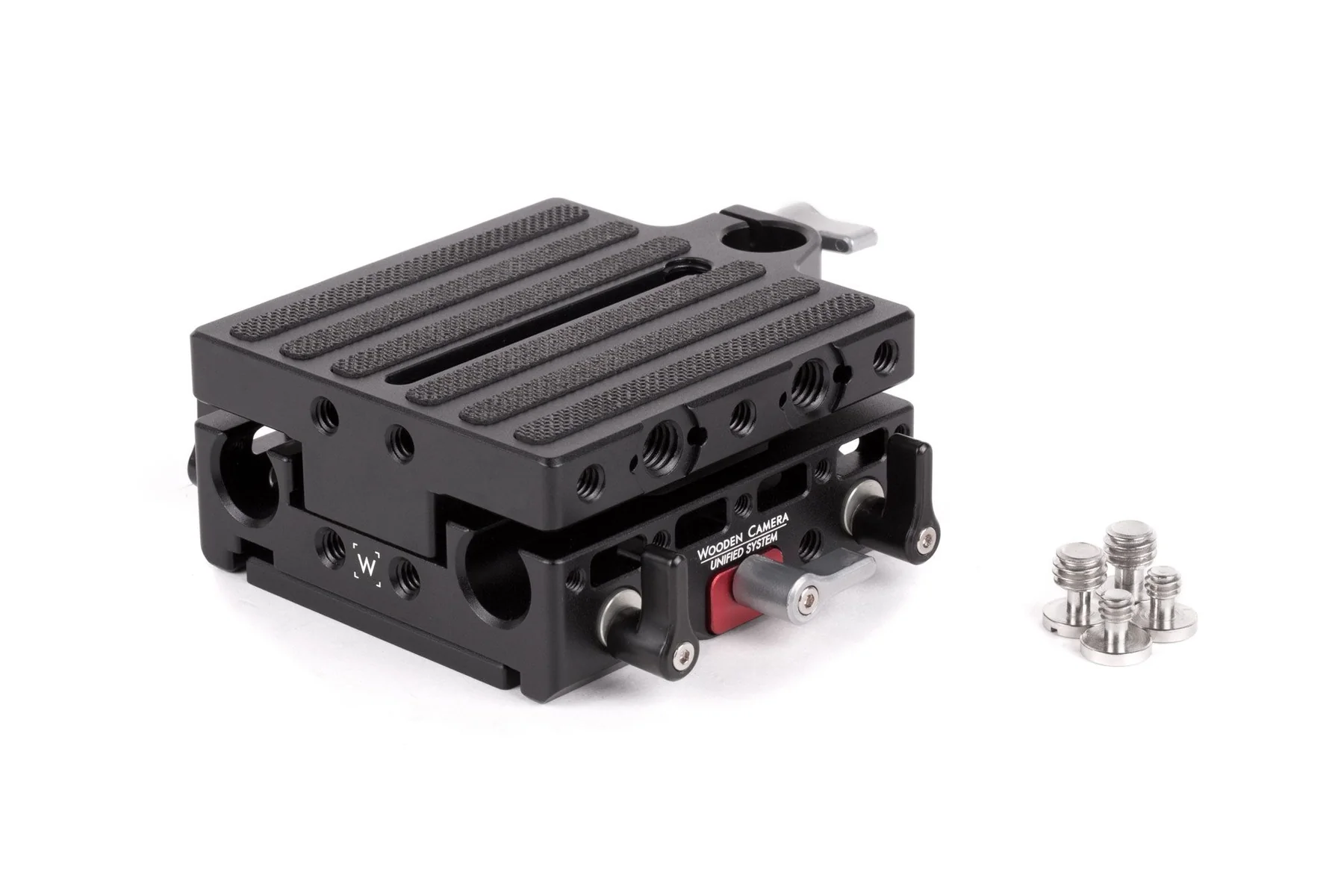

Zawiera:
(2) Śruba niskoprofilowa 1/4-20
(2) Śruba niskoprofilowa 3/8-16
Dane techniczne:
Waga: 498,9 g (1,1 funta)
Wymiary: 50,8 x 152,4 x 152,4 mm (2 x 6 x 6 cali)
