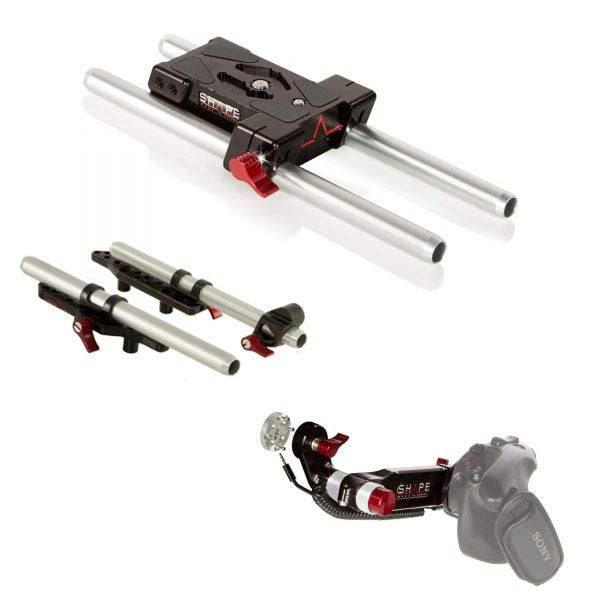

SHAPE Sony FS5 Baseplate with Top Plate und Remote Extension Handle

SHAPE Sony FS5 Baseplate with Top Plate und Remote Extension Handle

Placa de base Sony FS5, FS5M2

Placa de base pequena e leve é ​​a solução perfeitapara PXW-FS5, FS5M2. Ele foi projetado para se adequar a todos os principais recursos docâmera e também é perfeito para aplicação em drones e gimbal. No topo doplaca de base existem almofadas de borracha para que a câmera não fique diretamente noalumínio.

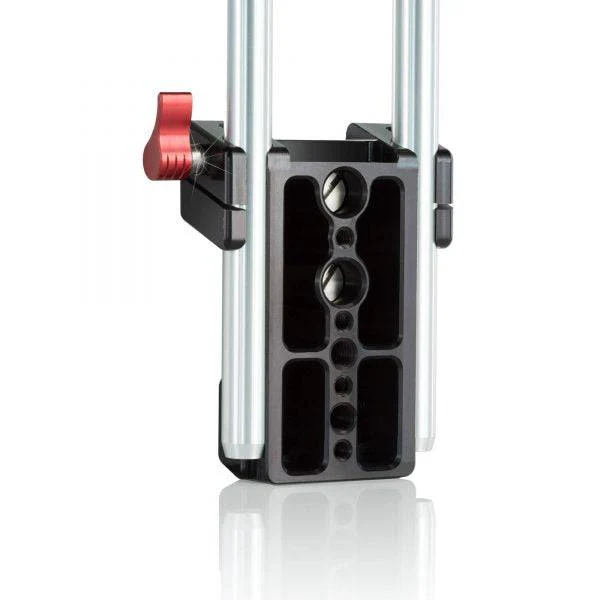

A placa de base se ajusta a hastes padrão de 15 mm e as hastes são fixadas com um parafuso de catraca vermelho. Na lateral, você tem furos roscados de ¼-20 para opções de montagem. Sob a placa de base, adicionamos quatro (4) furos roscados de ¼-20 e dois (2) 3/8-16 que permitem fixar uma placa de tripé. Para reduzir o peso da placa de base, removemos o excesso de alumínio da parte inferior da placa durante o processo de usinagem. Ele vem com um par de hastes para permitir que você adicione vários SHAPE e acessórios de terceiros compatíveis com hastes de 15 mm.

Com essas duas hastes e alguns acessórios fundamentais, você certamente pode começar a construir seu próprio equipamento do zero. Também projetamos um suporte removível para um adaptador METABONES® (FS5MA) que pode ser adicionado à placa de base para suportar o peso e remover o estresse da montagem da lente da câmera. Fixado com 2 parafusos na frente da placa de base, pode ser removido quando não for necessário. (1) parafusos cativos ¼-20 e (1) 3/8-16 estão incluídos neste pacote para proteger a posição da câmera na translação e rotação para que ela não se mova.

Para um posicionamento preciso, projetamos o suporte com ajuste vertical de 3 mm para garantir que esteja bem posicionado para o melhor suporte. A placa de base inclui um conjunto de hastes de 15 mm e 10 polegadas e foi projetada com um sistema leve para montagem de qualquer acessório padrão de 15 mm.

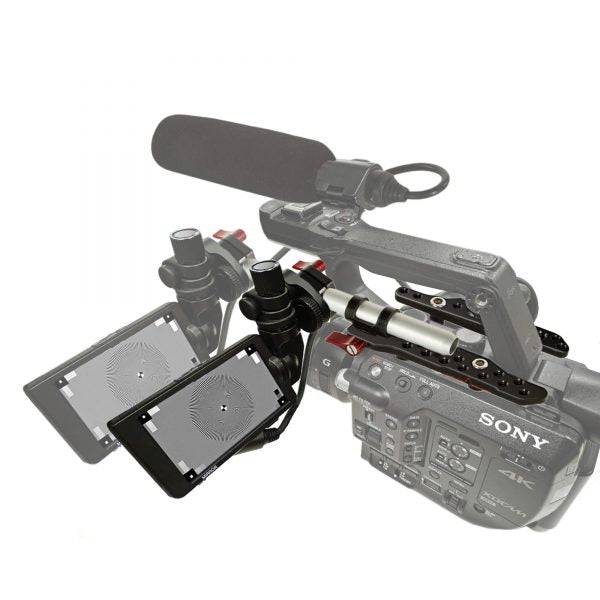

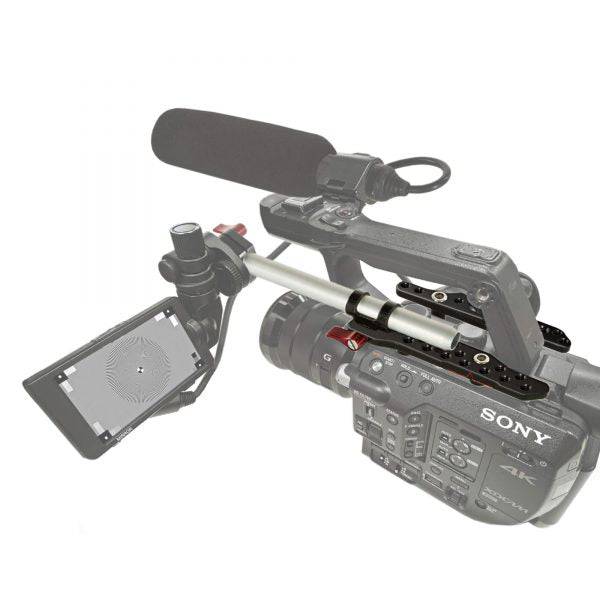

Solução de visor de placa superior Sony FS5, FS5M2

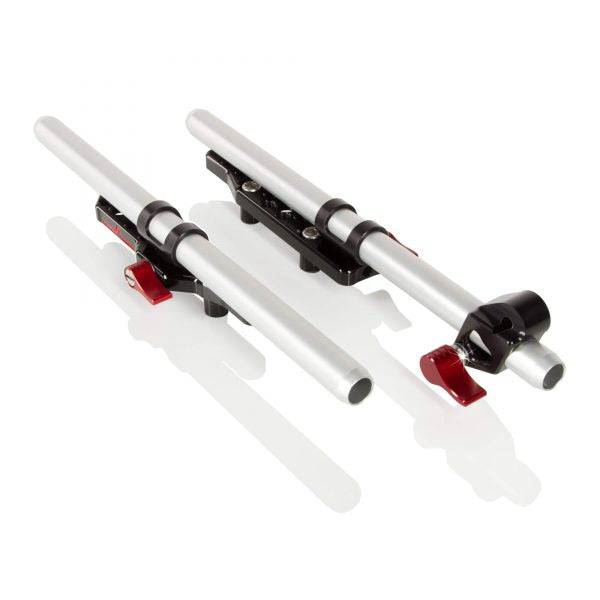

O  2 braçadeiras de haste são projetadas para serem montadas ema placa superior SHAPE Sony FS5, FS5M2 (FS5TP) para opções de acessórios. Uma telaO adaptador de montagem na haste permite ajustar a tela LCD da Sony para mais perto oumais longe, de acordo com suas necessidades de visualização.

A distância entre os 2 grampos de haste é padrão do sistema LW de 15 mm e as hastes são posicionadas para o centro óptico da câmera. É perfeito para aplicação em drones e gimbal e foi projetado com um sistema leve para montar qualquer acessório padrão de 15 mm. O grampo da haste também pode ser girado 90 graus para outras opções de montagem.

Placa superior Sony FS5, FS5M2

A placa superior de duas partes inclui furos roscados de ¼-20 e 3/8-16 para fixação de acessórios. Ele foi projetado para fornecer acesso fácil ao pino de referência dos sensores da câmera. É leve (70 g) e feito de alumínio CNC. Outra característica da placa superior é que ela só pode ser instalada em um lado se necessário, pois vem em duas partes separadas e, como tal, é perfeita para aplicações de drones e gimbal. O sistema de placa superior foi projetado com um sistema leve para montagem de qualquer acessório padrão de 15 mm. Uma solução de visor de placa superior com hastes e um adaptador de montagem em tela da Sony pode ser instalada na placa superior (FS5TPKIT).

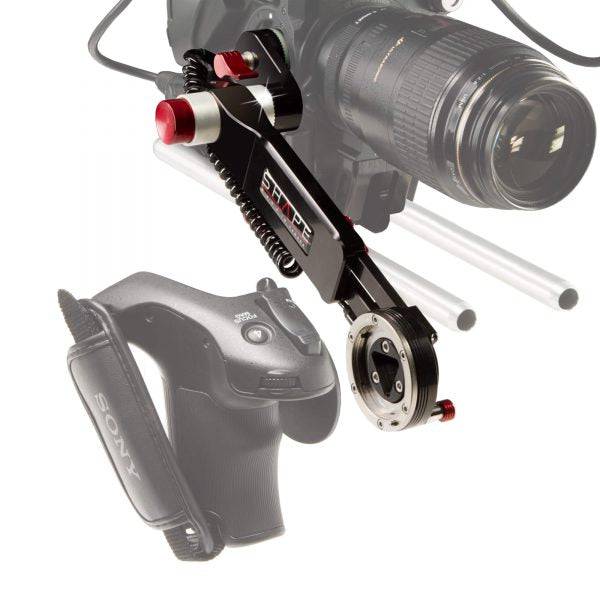

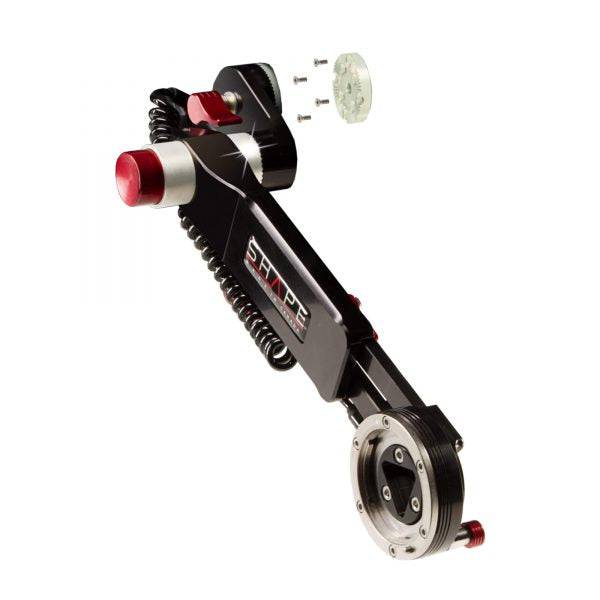

Alça de extensão remota Sony FS5, FS5M2 + cabo

A alça de extensão remota para Sony FS5 ou FS5M2A câmera do SHAPE é uma alça ajustável de comprimento variável projetada para reposicionaro controle remoto da FS5 ou FS5M2 longe da câmera, mantendo o controle remoto totalfuncionalidade. Compacto para armazenamento e viagem, o braço mede apenas5,6" quando dobrado e pode ser aumentado até um comprimento máximo de 11" parausar. Uma faixa de ajuste de comprimento de 2" também é fornecida ao usuário para umajuste mais personalizado e confortável.

A alça é facilmente montada na FS5 ouFS5M2 usando uma conexão roseta estilo ARRI e parafuso de botão em um lado, e umconexão nativa da Sony, por outro. Um LANC masculino para feminino incluídocabo de extensão (LANCCO10) conecta o punho remoto ao corpo da câmera,mantendo a funcionalidade completa após a realocação.

O macho enrolado para a fêmeaO cabo possui um conector LANC macho de 2,5 mm em uma extremidade e fêmea na outra.Mede 10″ de comprimento de ponta a ponta quando enrolado e aproximadamente 20″ quandoestendido. O braço em si possui o botão de liberação patenteado do SHAPE que permite que a junta seja girada 360° em qualquer ângulo necessário.

SHAPE é bem conhecido por seu sistema patenteado de botões, agora usado por tantos profissionais do setor. A tecnologia foi desenvolvida para proporcionar aos cineastas um ajuste rápido e fácil. Simplesmente pressionando o botão, você pode girar 360 graus para colocar a alça de extensão remota na melhor posição para seu uso. Empurre, ajuste, solte e então ele trava.

Informações Técnicas

• Peso: 0,91 kg

• Material: Alumínio

• Garantia: Todos os produtos e acessórios SHAPE são cobertos pela garantia do fabricante exclusivamente para peças usinadas CNC.

Incluído

• 1 x SHAPE Sony FS5 Baseplate with 15mm Rod Bloc System (SHFS5BASE)

• 1 x SHAPE Sony FS5 Top Plate (SHFS5TP)

• 2 x SHAPE Rod Holder with Ratchet Knob

• 1 x SHAPE View Finder Holder with Ratchet Knob (SHFS5VF)

• 1 x SHAPE Sony FS5 Remote Extension Handle with Cable (SHFS5RH)

• 1 x SHAPE pair of 15mm Rods 8“ (SH15TUBE8)

• 1 x SHAPE pair of 15mm Rods 10“ (SH15TUBE10)
