Descrição
Artigo n.: 10684
Blackmagic Design ATEM 2 M/E Constellation HD

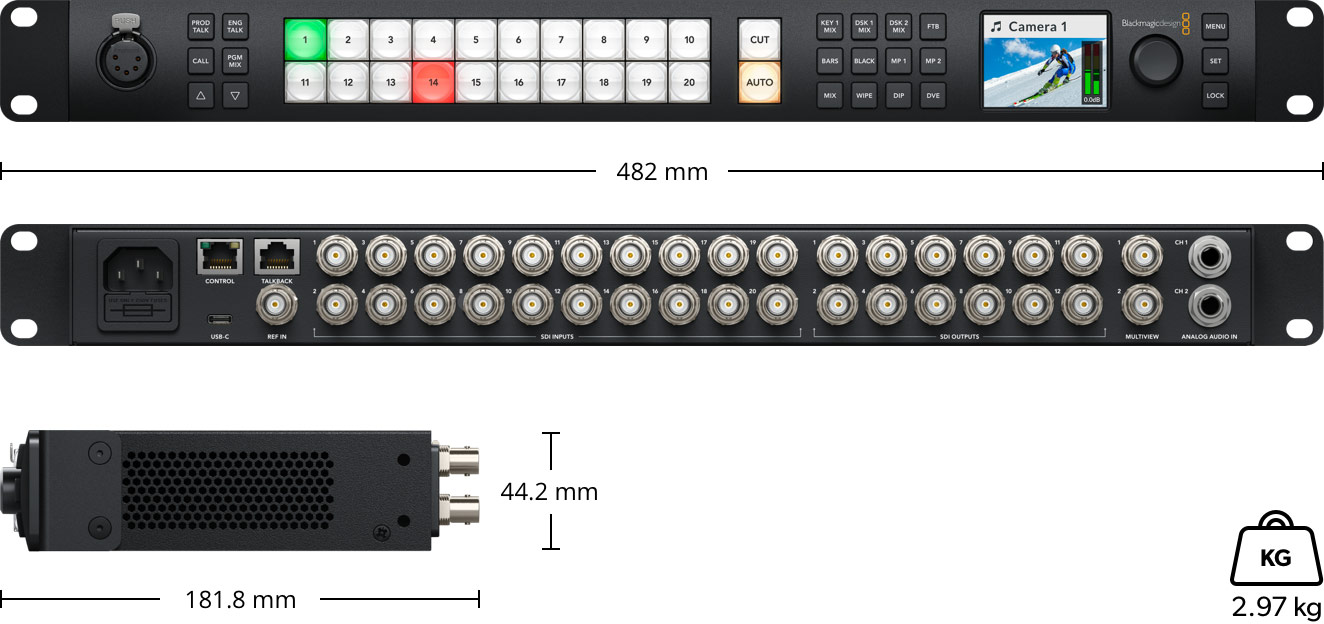

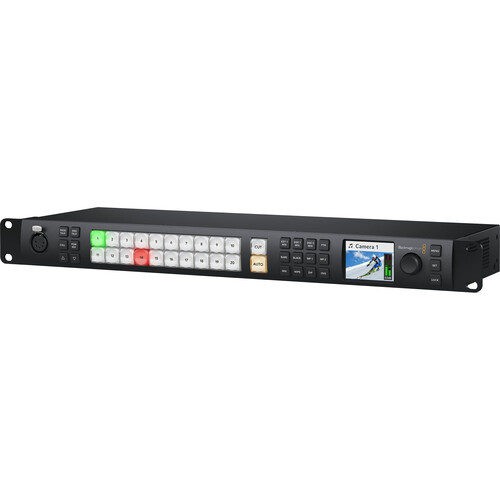

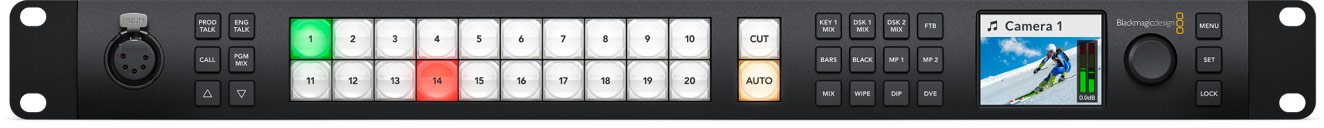

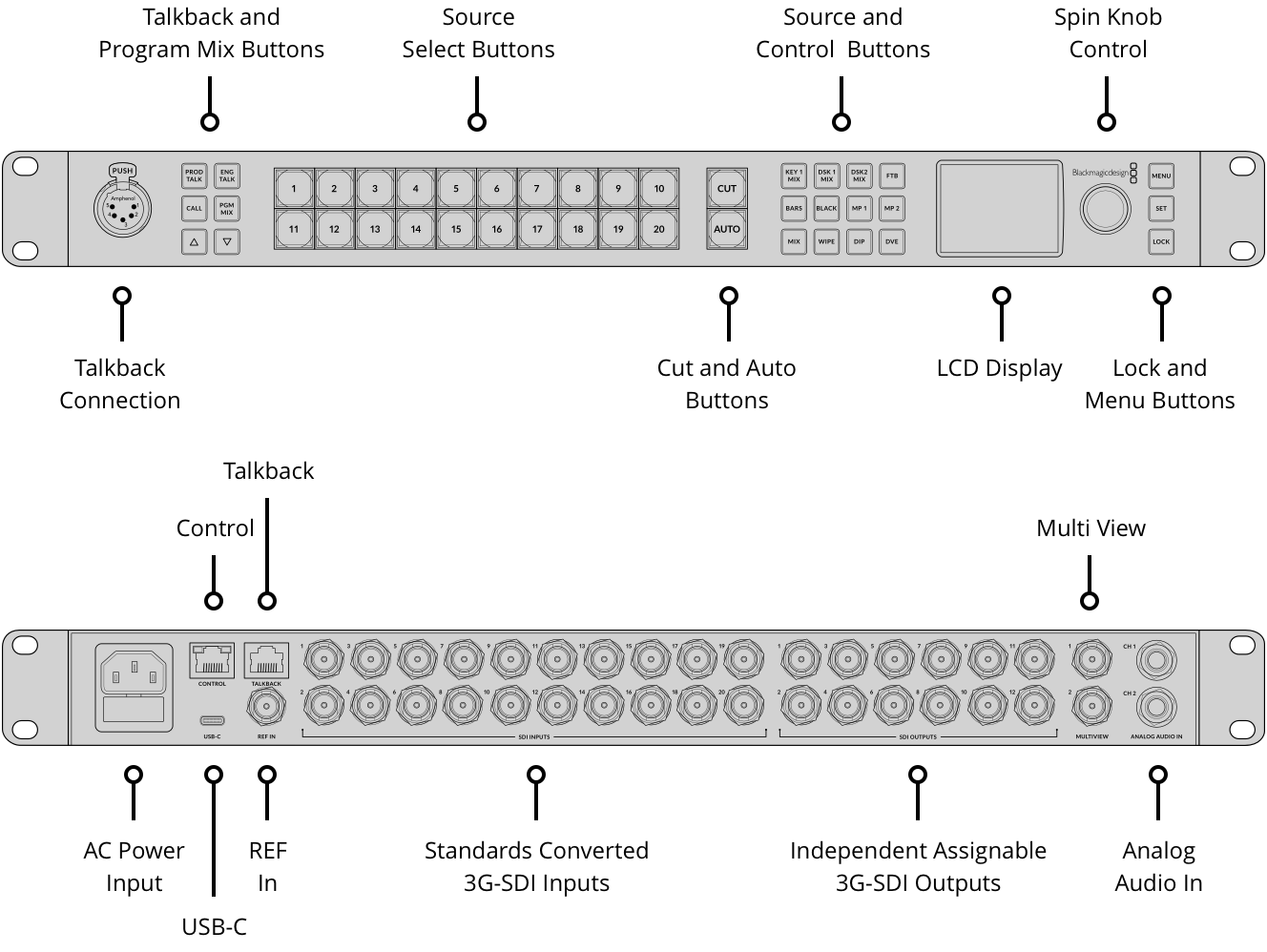

Opotente comutadorHD para eventos ao vivo, com suporte para até 20 entradas 3G/HD-SDI individuais integradas num chassis de 1 RU, está na ponta dos seus dedos com o Blackmagic Design ATEM 2 M/E Constellation HD Live Production Switcher. O comutador suporta sinais 3G-SDI e HD-SDI e liga-se a uma vasta gama de câmaras e fontes, fornecendo saída de programas através de 12 saídas BNC 3G-SDI ou uma saída de webcam através de USB Type-C. Além disso, o switch tem duas saídas multiview com até 16 janelas roteáveis que podem exibir entradas, vídeo com botões, gráficos e imagens estáticas do pool de mídia, bem como a saída do programa. Cada entrada liga-se a um misturador de áudio Fairlight incorporado que suporta até 48 canais de áudio.
O comutador tem uma entrada de vídeo de referência e cada entrada tem um sincronizador de fotogramas, um conversor de velocidade de fotogramas e um conversor de formato. Isto permite-lhe misturar e combinar câmaras, formatos, câmaras sem interbloqueio e entrada de vídeo a partir de fontes informáticas. São suportadas chaves e efeitos a montante e a jusante. Tudo isto é feito em direto e em tempo real, sem necessidade de renderização. Pode controlar o switcher com o painel frontal incorporado, painéis opcionais Blackmagic ATEM ou através do software de controlo descarregável.
Transições com qualidade de transmissão
O ATEM Constellation HD inclui uma ampla gama de transições de qualidade de transmissão incorporadas, como mix, dip, wipe e muito mais. Todas as transições podem ser personalizadas nos menus de controlo do sistema com ajustes para a cor da margem, largura da margem, posição, direção e muito mais. O comutador ATEM Constellation inclui um potente processador de efeitos de vídeo digital para transições DVE, que pode ser utilizado para empurrar a imagem atual para fora do ecrã e revelar um novo vídeo por baixo. O DVE pode mesmo ser utilizado para criar transições de limpeza gráfica. Para eliminar erros, o ATEM Constellation HD tem uma função de transição de pré-visualização para que possa configurar as suas transições antes de o ligar.
DVE incorporado
O ATEM Constellation possui dois DVEs independentes que lhe permitem mover gráficos e criar composições picture-in-picture. Obtém uma qualidade fantástica e o DVE suporta posicionamento, redimensionamento e escala, tudo em tempo real. O DVE permite-lhe criar efeitos picture-in-picture profissionais com arestas 3D, sombras e iluminação personalizáveis. Os DVEs também podem ser utilizados para criar transições DVE espectaculares com efeitos de compressão e swoosh para dar mais emoção à sua programação. Pode até combinar transições DVE com gráficos personalizados para criar as suas próprias transições gráficas. O modelo de 2 M/E inclui processadores SuperSource para seis DVEs.
SuperSource
Para além dos DVEs nas filas M/E, o modelo 2 M/E inclui poderosos processadores SuperSource multicamadas com quatro camadas DVE adicionais mais uma camada de fundo, todas elas apresentadas ao ATEM Constellation HD como uma fonte de entrada adicional. Qualquer entrada de vídeo do comutador pode ser utilizada para cada DVE SuperSource e, em seguida, tudo é adicionado sobre um fundo de pool multimédia personalizado. O SuperSource é como ter um switcher VFX multicamada extra incorporado. O SuperSource é perfeito para criar visualizações picture-in-picture para entrevistas porque pode definir o efeito enquanto mantém os DVEs principais livres para outras tarefas.
Multiview
Pode ser configurado para 16, 13, 10, 7 ou 4 visualizações. Inclui monitorização de programas, pré-visualização, entradas, leitor multimédia, DSK e alimentação limpa com etiquetas e medidores de áudio opcionais. O modelo 2 M/E tem duas saídas multiview.
Talkback de transmissão profissional
Para manter as equipas a trabalhar como uma equipa criativa, o ATEM Constellation tem talkback incorporado. O talkback suporta um conetor de auscultadores XLR de 5 pinos, além de um conetor RJ12 montado na parte traseira para interface com sistemas de talkback padrão da indústria, como ClearCom ou RTS. Dispõe de controlo total do talkback, incluindo loops de programa e de engenharia, controlo de tom lateral para ouvir o microfone dos auscultadores nos auscultadores e mistura de programas. O ATEM Constellation HD também suporta talkback SDI que utiliza os canais SDI 15 e 16 para comunicação bidirecional com câmaras Blackmagic Design. Pode ainda utilizar os canais 13 e 14 para talkback técnico. É mesmo possível misturar o microfone de talkback com o áudio do programa para locuções.
Conjunto de média
O pool multimédia incorporado armazena gráficos e animações RGBA com qualidade de transmissão que podem ser reproduzidos diretamente pelos dois ou quatro leitores multimédia. Os leitores multimédia aparecem simplesmente como fontes de entrada adicionais no ATEM Constellation HD, pelo que não é necessário utilizar entradas SDI adicionais para gráficos. O pool multimédia incorporado contém gráficos para utilização com os leitores multimédia. O modelo de 2 M/E comporta 40 imagens fixas e 400 fotogramas. Pode gerir facilmente todos os seus suportes com o ATEM Software Control incluído ou transferir diretamente do Photoshop com o plug-in ATEM Photoshop.
Chroma Keyers
Para noticiários ou trabalho em cenários virtuais, o ATEM Constellation HD é perfeito, uma vez que possui muitos keyers ATEM avançados para chroma keying ou luminance keying de alta qualidade. O Chroma Keyer é incrivelmente potente e tem um seletor de cores para obter amostras de cores de fundo para a geração automática dos parâmetros chave. Dispõe de controlos precisos para a borda e a luminância, e existe até um corretor de cor de primeiro plano para que possa fazer corresponder o "aspeto" da camada de primeiro plano à camada de fundo, tornando possíveis composições sem falhas. O keyer também pode ser utilizado para pattern e DVE keying. O modelo de 2 M/E inclui oito ATEM Advanced Keyers.
Chroma keyers upstream
Com quatro chroma keyers upstream por fila de M/E, obtém a solução perfeita para a criação de conjuntos virtuais. Com tantos chroma keyers ATEM Advanced, pode utilizar um key por câmara para criar uma composição perfeita da câmara sobre o fundo personalizado. O modelo de 2 M/E tem keyers suficientes para gerar um conjunto virtual com quatro câmaras. Pode utilizar processadores de imagem externos para conjuntos virtuais, ou pode mesmo criar um conjunto virtual de câmara fixa carregando fundos de imagens fixas pré-renderizadas a partir dos leitores multimédia e do conjunto multimédia. Pode configurar macros para mudar de câmara e carregar o fundo correto nos leitores multimédia. Com tanta flexibilidade, pode fazer experiências e experimentar diferentes configurações de estúdio.
Entrada 3G-SDI multi-taxa
Com até 20 ligações de entrada 3G-SDI multi-rate, dependendo do modelo, o ATEM Constellation HD é compatível com todos os tipos de fontes de vídeo HD. Pode ligar equipamento em todas as normas de televisão HD, incluindo os formatos 720p, 1080i e 1080p. Apenas o 3G-SDI multi-rate permite alternar entre formatos HD, para que possa adaptar-se instantaneamente às necessidades do trabalho que está a realizar em qualquer parte do mundo. As entradas SDI também podem lidar com áudio incorporado e misturar áudio de todas as entradas de vídeo. Além disso, as saídas de programa incluem informações de talkback, tally e controlo da câmara. Isto significa que pode ligar qualquer uma das saídas SDI do switcher à câmara para retorno do programa, controlo da câmara e talkback.
Áudio
O ATEM Constellation HD abrange totalmente a produção de áudio profissional em direto. Todas as entradas SDI estão ligadas a um misturador de áudio Fairlight incorporado que inclui um equalizador paramétrico de 6 bandas, compressor, limitador, porta de ruído e expansor em cada entrada.
Painel de controlo do software ATEM
O painel de controlo do software ATEM dá-lhe controlo total sobre o seu switcher e está incluído gratuitamente. O painel de controlo do software ATEM tem uma interface de design atraente com um comutador visual e paletas de parâmetros para fazer ajustes rápidos. Vários utilizadores podem ligar-se ao comutador via Ethernet, trabalhando todos em diferentes partes do evento ao mesmo tempo. O ATEM Software Control também permite aceder ao controlo da câmara, mistura de áudio, multimédia, programação de macros e até ao controlo de leitores de discos HyperDeck. É possível guardar todo o estado do comutador como ficheiros XML e é feita uma cópia de segurança de todos os suportes a partir do pool de suportes. O software pode ser executado em Mac ou Windows.
Suporta painéis de controlo opcionais
Estão disponíveis três modelos de painéis avançados ATEM. Os painéis avançados ATEM apresentam uma disposição de estilo M/E familiar e padrão da indústria. Cada painel tem ecrãs LCD incorporados para menus, botões de alta qualidade com cor de iluminação personalizável, um joystick DVE e um fader de barra em T. Pode até definir e acionar macros. Todas as filas de botões M/E incluem ecrãs LCD integrados para etiquetagem dinâmica dos botões de entrada. 1 O modelo M/E tem uma única fila M/E com 10 botões de entrada. O modelo de 2 M/E tem 2 filas de M/E com 20 botões de entrada. O modelo maciço de 4 M/E tem quatro filas de M/E com 40 botões de entrada por fila e quatro LCDs de controlo do sistema independentes.
