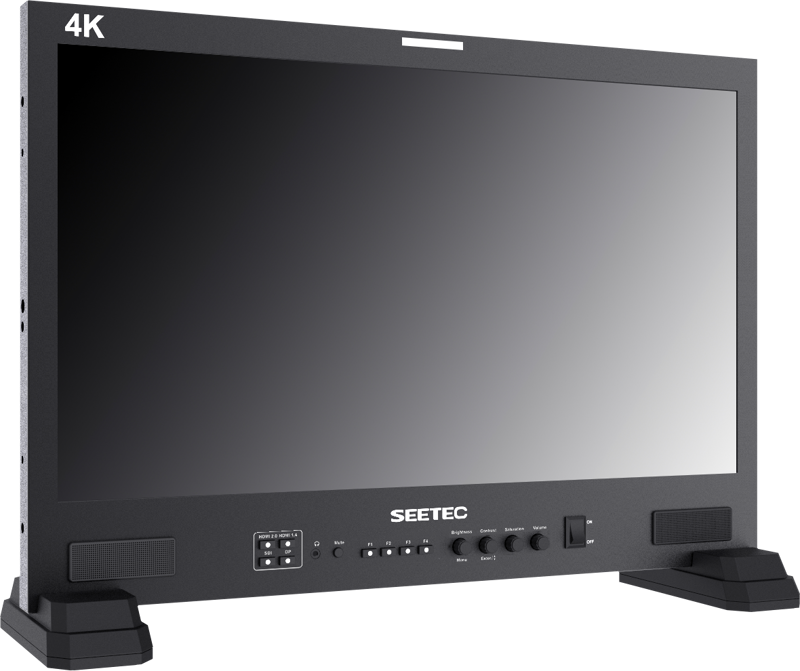

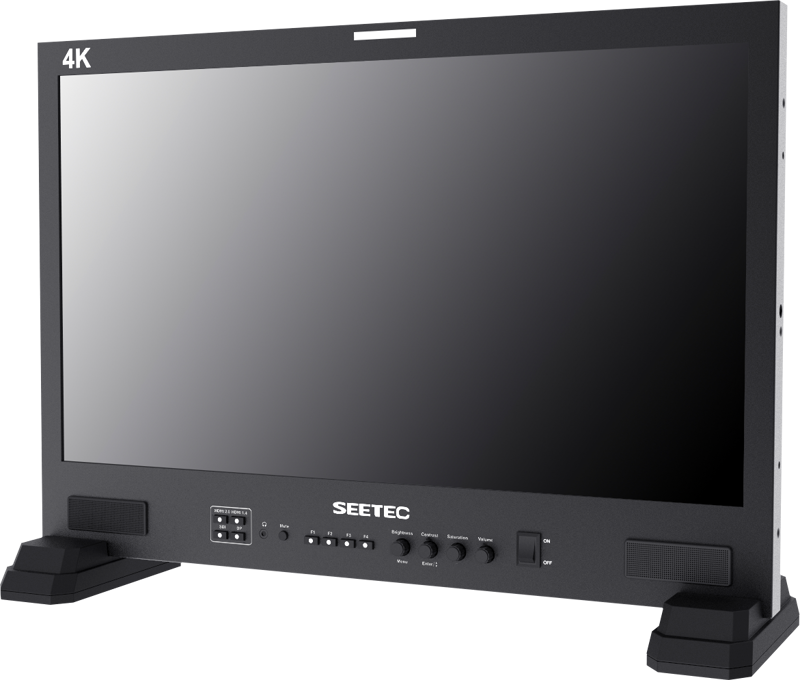

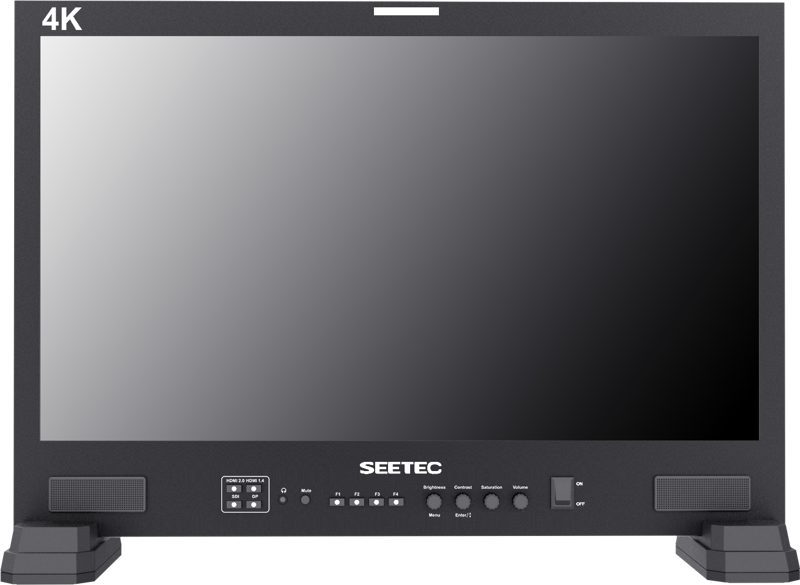

SEETEC monitor LUT215 21.5 inch

SEETEC LUT215 21,5-tum – 3D LUT-sändningsmonitor för utomhusfilmning och efterproduktion

SEETEC LUT215 är en 21,5-tums sändningsmonitor utformad för utomhusfilmning och efterproduktion. Den kombinerar professionella övervakningsverktyg, frontpanelkontroller och en robust metallkonstruktion för att stödja arbetsflöden på plats och mobila liveproduktionen.

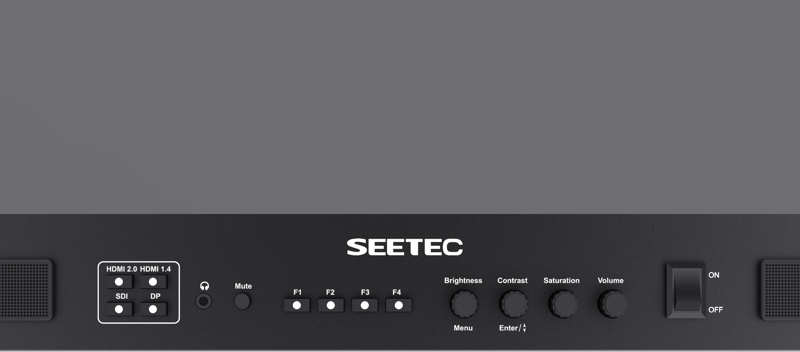

Professionella övervakningsverktyg och frontkontroll

Monitorn erbjuder en inbyggd kontrollpanel som ger dig vanliga övervakningsfunktioner direkt vid handen. Du kan styra inbyggda 3D LUT:er, histogram, 16-kanals inbäddade ljudmätare och fokusassistans direkt från frontpanelen. Dessutom kan du använda GPI-styrning för att trigga funktioner på distans. Frontknapparna inkluderar en nattljusfunktion så att du kan se aktuell ingång och aktiva genvägar vid svagt ljus.

Skärmpanel och bildkvalitet

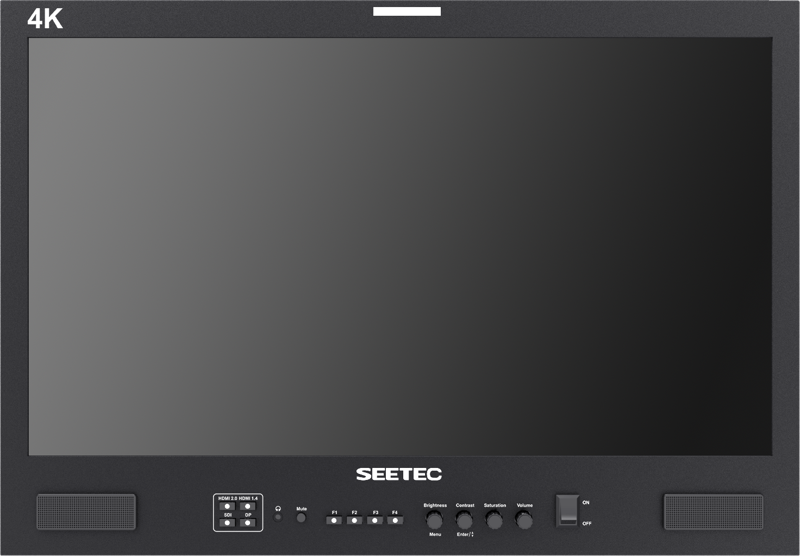

LUT215 använder en 21,5" IPS LCD-panel med Full HD-upplösning. Den levererar sändningskvalitet så att du kan utvärdera varje pixel under inspelning och efterproduktion. IPS-tekniken ger också en bred 178° betraktningsvinkel horisontellt och vertikalt, vilket minimerar färgskiftningar när du tittar från olika positioner.

Färgkalibrering och noggrann återgivning

SEETEC använder Rec.709 professionell HD-färgnorm och fabrikskalibrering med professionella instrument. Som ett resultat syftar monitorn till att återge färger korrekt och konsekvent. Den stöder ITU-standarder och avancerad bildbehandling för att presentera bilder med naturliga färger och tydlig detaljåtergivning, vilket hjälper dig att noggrant utvärdera olika ingångsvideosignaler.

Ingångsformat och anslutningar

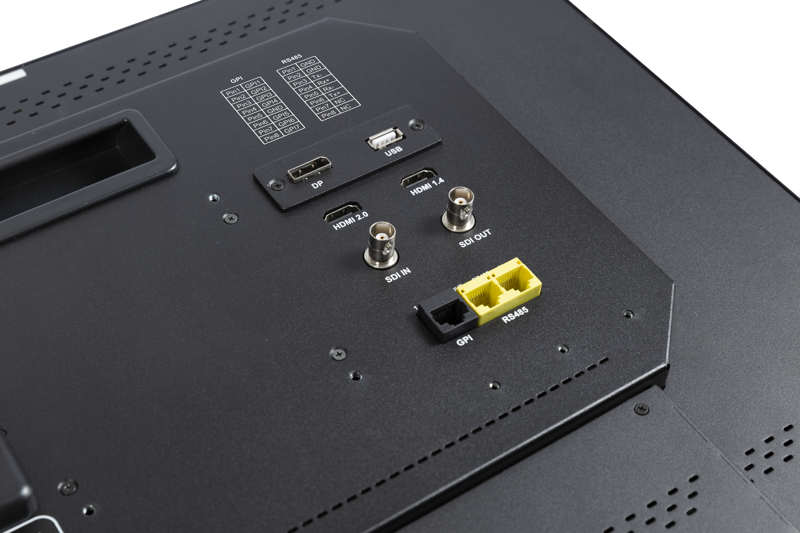

LUT215 stöder flera signalgränssnitt för att hantera sändnings- och filmkällor. Den är utrustad med 3G-SDI, HDMI 2.0, HDMI 1.4, RS485, GPI och DisplayPort-ingångar. Denna variation låter dig ta emot olika format och ansluta till en rad kameror, switchar och uppspelningsenheter.

Specifikt accepterar HDMI 2.0 och DisplayPort 1.2 4K 60Hz-ingång, medan HDMI 1.4 accepterar 4K 30Hz-ingång. Detta möjliggör kompatibilitet med 4K-källor för nativ visning och konverteringsarbetsflöden.

Inbyggda och användaruppladdningsbara 3D LUT:er

Monitorn inkluderar flera inbyggda logg-till-Rec.709 3D LUT-konverteringar för vanliga kameraloggar, såsom C-Log (standard och full), S-Log2, S-Log3 och BMD-4Klog. Dessutom kan du ladda upp användar-3D LUT-cubefiler via USB. LUT215 stöder cube-storlekarna 17x17x17, 33x33x33 och 65x65x65 och kan lagra upp till 16 användarvalbara 3D LUT:er för snabb återkallning under inspelningar eller övervakning i efterproduktion.

Ljudövervakning och de-embed

LUT215 kan de-embedda ljud från SDI- och HDMI-källor. Under SDI stöder monitorn upp till 16 kanaler av inbäddade ljudmätare och låter dig visa 2, 4, 8 eller alla 16 kanaler. Under HDMI visar monitorn 2-kanals ljud. Du kan välja två valfria kanaler för utgång via den inbyggda högtalaren eller 3,5 mm hörlursuttaget för övervakning.

Multi-fönsterlägen och bildverktyg

Monitorn inkluderar picture-in-picture (PIP) och picture-by-picture (PBP) lägen så att du kan visa två signaler samtidigt. Detta hjälper till att jämföra olika format, upplösningar, bildfrekvenser eller ingångstyper. Vid användning av multi-fönsterlägen kan du också applicera en laddad LUT-effekt. PIP-fönstrets storlek, horisontella och vertikala position samt rotation är justerbara.

UMD, text-tally och tally-lampor

LUT215 stöder UMD och text-tally-visning med TSL 3.1/4.0 och Image Video-protokoll. Du kan välja TSL-adresser från 0 till 126, och UMD kan visa upp till 16 bokstäver. UMD-ingångar och -utgångar använder RS485-porten. Dessutom styr GPI-kontrollen en röd och grön tally-lampa för att indikera inspelning eller programstatus för kamerapersonalen.

Strömalternativ och hållbar konstruktion

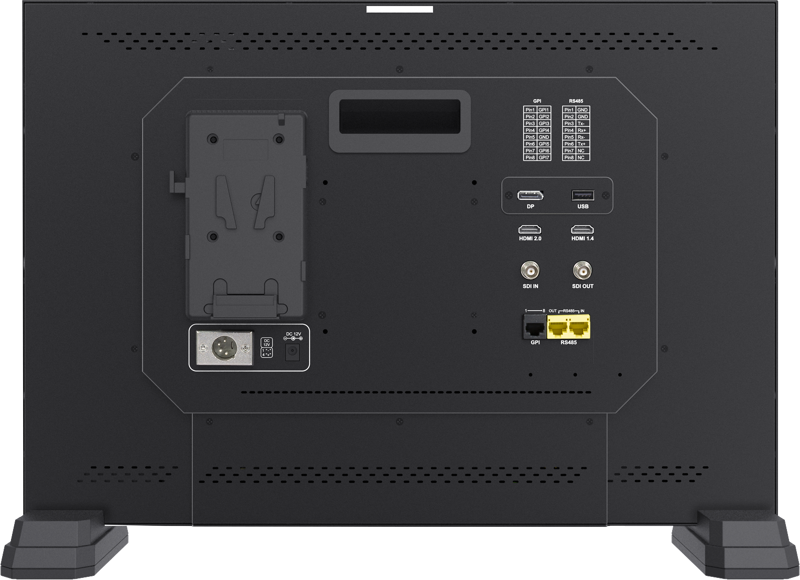

Du kan driva monitorn med en DC-adapter eller litiumbatterier. LUT215 inkluderar en standard V-mount batteriplatta och stöder även en Anton/Bauer-batteriplatta enligt ditt val. Monitorn har ett fräst aluminiumskal i full metall som ökar hållbarheten och hjälper till med värmeavledning vid långa användningsperioder på set eller i fält.

När du ska använda LUT215

1. På plats för utomhusinspelningar där noggrann färgåtergivning och robust konstruktion krävs.
2. I mobila liveproduktions- och sändningsanläggningar som behöver flera ingångsformat och tally/UMD-integration.
3. Under efterproduktionsövervakning när du behöver fabrikskalibrerad Rec.709-färg och möjligheten att ladda egna 3D LUT:er.

Huvudfunktioner

• 3D LUT
• Time Code
• GPI Control
• Support IMD 3.1/ 4.0 Protocal
• UMD display, with 0-126 TSL address selection, Max 16 letters displayed
• Histogram
• Embedded Audio (16 channels in SDI; 2 channels in HDMI)
• Picture in Picture
• Focus Assist
• False Colors
• Over Exposure
• Anamorphic Mode
• Center Marker
• Safety Marker
• Over Scan
• Ratio Marker
• Marker Color
• Check Field
• Image Freeze
• Color Temperature Adjustment
• Custom Zoom
• Aspect Ratio

I förpackningen

• LUT215-monitor
• 3A DC-strömadapter
• V-Mount batteriplatta
• Mini HDMI-kabel
• Stativfötter
• Bruksanvisning

Tekniska specifikationer

FAQ

Fråga: Kan jag använda egna 3D LUT:er på LUT215?
Svar: Ja. Du kan ladda upp användar-3D LUT-cubefiler via USB i storlekarna 17x17x17, 33x33x33 och 65x65x65. Monitorn kan lagra upp till 16 LUT:er för omedelbart val.

Fråga: Vilka 4K-ingångar accepterar monitorn och vid vilka bildfrekvenser?
Svar: HDMI 2.0 och DisplayPort 1.2 stödjer 4K vid 60Hz. HDMI 1.4 stödjer 4K vid 30Hz. Dessa alternativ låter dig ansluta en mängd 4K-källor beroende på önskad bildfrekvens.

Fråga: Hur många ljudkanaler kan jag övervaka från SDI och HDMI?
Svar: Över SDI kan du visa upp till 16 inbäddade ljudkanaler och välja att visa 2, 4, 8 eller alla 16 kanaler. HDMI stöder 2-kanals ljudvisning. Vilka två kanaler som helst kan väljas för utgång till högtalare eller hörlursuttaget.

Fråga: Stöder monitorn tally- och UMD-funktioner för liveproduktion?
Svar: Ja. LUT215 stöder UMD och text-tally via TSL 3.1/4.0 och Image Video-protokoll, med 0–126 TSL-adressval och upp till 16 visade bokstäver. Den stödjer även röd och grön tally via GPI och använder RS485 för UMD in/ut.

Fråga: Vilka strömalternativ finns för användning i fält?
Svar: Monitorn kan drivas med en 3A DC-adapter eller med litiumbatterier. En V-mount batteriplatta medföljer som standard och en Anton/Bauer-platta stöds om du föredrar den batteritypen.
