Zenmuse L2 Worry-Free Plus Combo

Zenmuse L2 Worry-Free Plus Combo

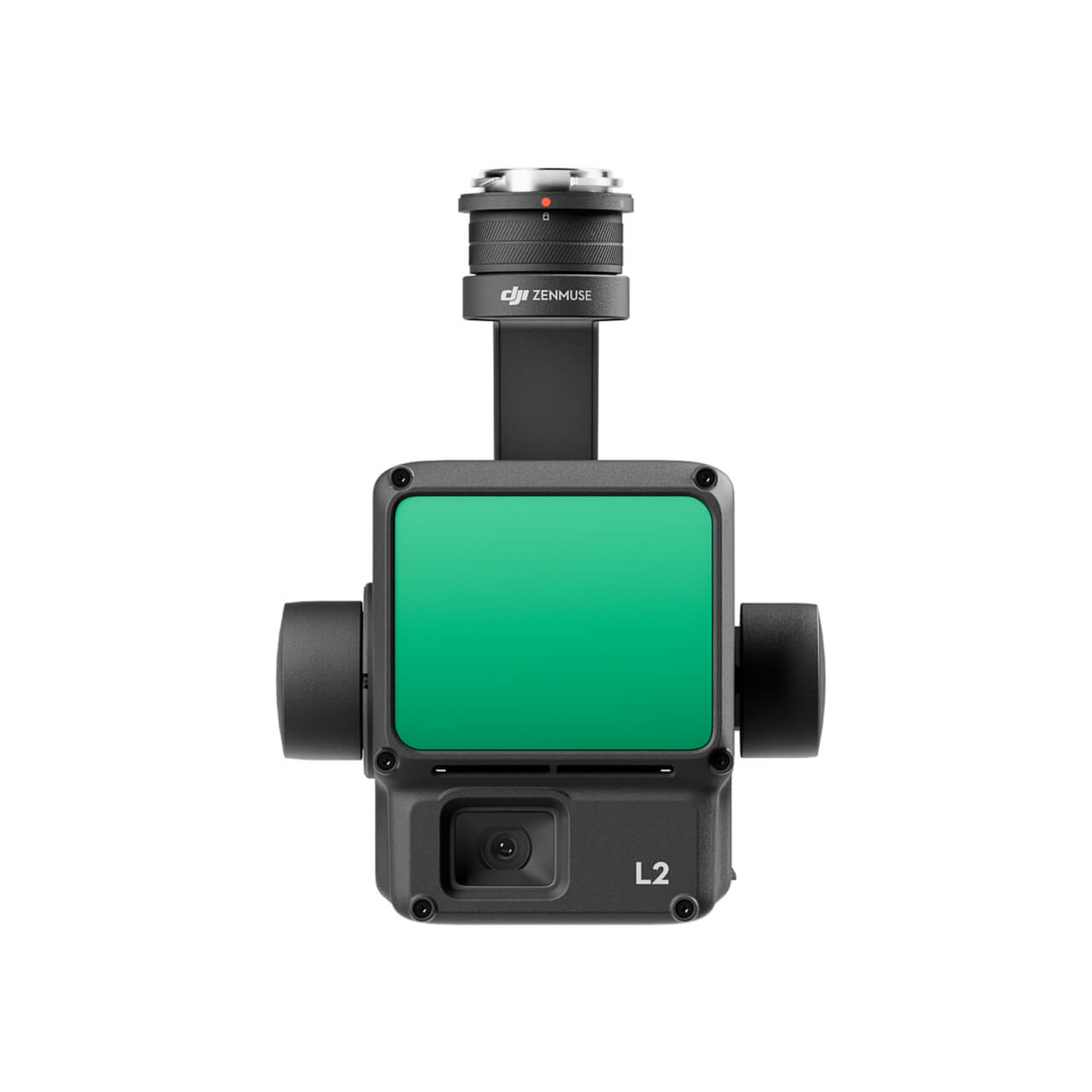

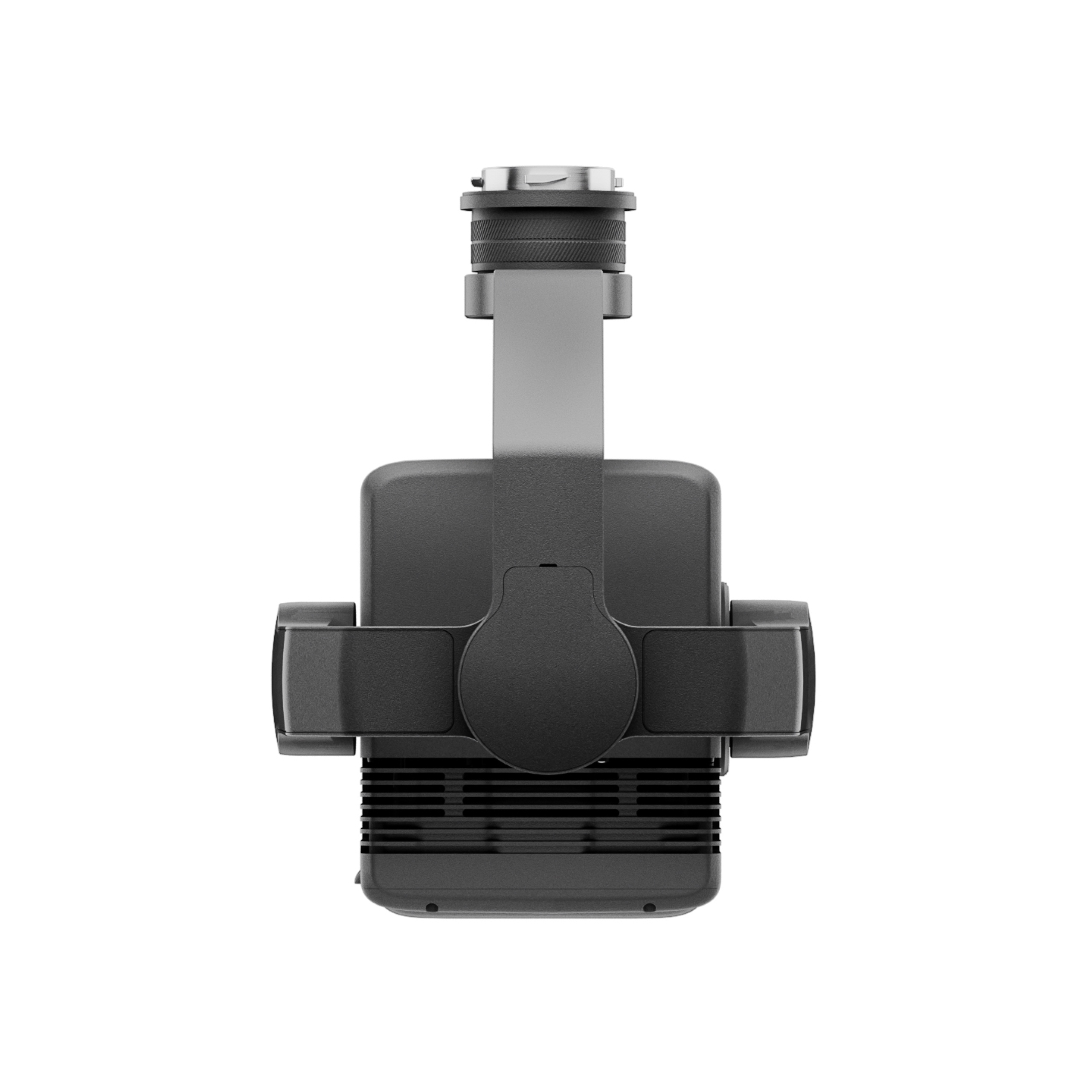

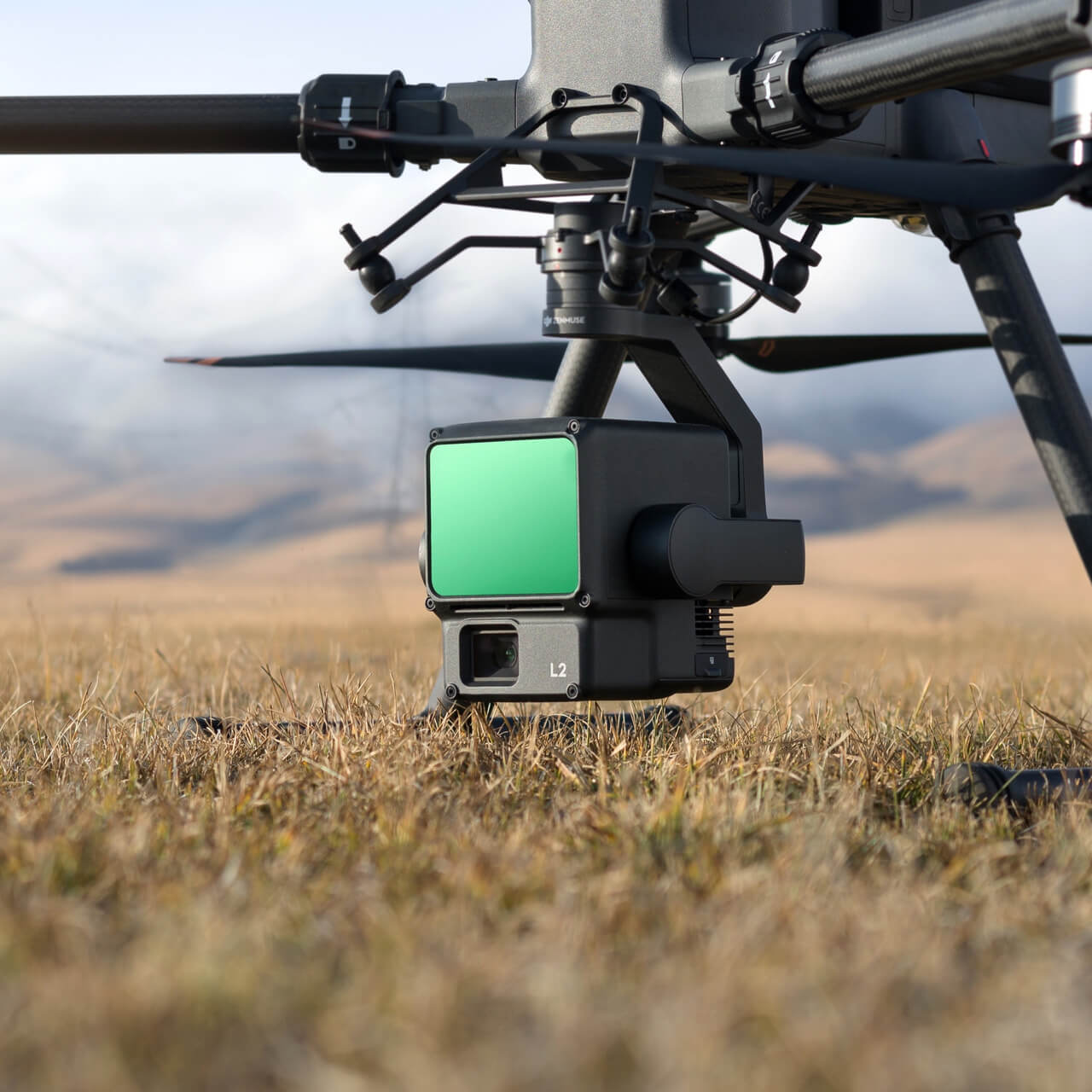

Zenmuse L2 integrerar ram LiDAR, ett egenutvecklat IMU-system med hög precision, och en 4/3 CMOS RGB-karteringskamera, vilket ger DJI-flygplattformar mer exakt, effektiv och tillförlitlig geospatial datainsamling. När den används med DJI Terra, levererar den en nyckelfärdig lösning för 3D-datainsamling och högnoggrann efterbehandling. Med stöd av sin kraftfulla hårdvara kan L2 möjliggöra en exakt skanning av komplexa ämnen inom ett utökat område och snabbare insamling av punktmoln. Under driften kan användare förhandsgranska, spela upp och bearbeta punktmolnmodeller på plats, med uppgiftskvalitetsrapporter genererade av DJI Terra, som erbjuder en enkel, one-stop-lösning för att förbättra den totala effektiviteten. Detta gör det möjligt för användare att uppnå punktmoln med hög precision med en enda efterbehandling.

Egenskaper:

L2 kan detektera från 250 meter vid 10 % reflektivitet och 100 klx, [3] och upp till 450 meter vid 50 % reflektivitet och 0 klx. [3] Den typiska operativa höjden sträcker sig nu upp till 120 meter, vilket särskilt förbättrar driftsäkerheten och effektiviteten.

Med en reducerad fläckstorlek på 4×12 cm @100m, bara en femtedel av den för L1, upptäcker L2 inte bara mindre objekt med fler detaljer, utan kan också penetrera tätare vegetation och generera mer exakta digitala höjdmodeller (DEM).

I tätbevuxna områden kan L2 fånga fler markpunkter under bladverket.

I både singel- och multipla returlägen kan L2 nå en maximal punktmolnutsläppshastighet på 240 000 poäng per sekund, vilket möjliggör insamling av mer punktmolndata inom en given tidsram.

L2 stöder två skanningslägen, vilket erbjuder flexibilitet för användare baserat på deras uppgiftskrav. I läget för upprepad skanning kan L2:s LiDAR uppnå mer enhetliga och exakta punktmoln samtidigt som de uppfyller kraven på högprecisionskartläggning. I icke-repetitiv skanningsläge erbjuder den djupare penetration för mer strukturell information, vilket gör den lämplig för kraftledningsinspektion, skogsmätning och andra scenarier.

Den rambaserade designen resulterar i en effektiv punktmolndatahastighet på upp till 100 %. Tillsammans med en tre-axlig kardan ger den fler möjligheter till undersökningsscenarier.

IMU-system med hög precision:

Förbättrad noggrannhet

Det självutvecklade IMU-systemet med hög precision, i kombination med drönarens RTK-positioneringssystem för datafusion under efterbehandling, ger L2 tillgång till mycket exakt information om absolut position, hastighet och attityd. Dessutom förbättrar IMU-systemets förbättrade miljöanpassningsförmåga driftsäkerheten och precisionen hos L2.

Gråprecision [6]

Realtid: 0,2°, efterbehandling: 0,05°

Pitch/Roll Noggrannhet [6]

Realtid 0,05°, efterbearbetning 0,025°

Ingen IMU-uppvärmning:

IMU-systemets prestanda har förbättrats avsevärt, och det är redo att användas när det slås på. Och den medföljande drönaren är redo att påbörja uppgifter omedelbart när RTK är i FIX-status, vilket ger en optimerad upplevelse på fältet.

RGB-mappningskamera

4/3 CMOS, mekanisk slutare:

Pixelstorleken har förstorats till 3,3 μm, och effektiva pixlar når nu 20 MP, vilket resulterar i en betydande förbättring av den övergripande bildåtergivningen, såväl som mer berikade punktmolndetaljer i sanna färger. Minsta fotointervall har reducerats till 0,7 sekunder. Kartläggningskameran har ett slutarantal på upp till 200 000 gånger, vilket ytterligare minskar driftskostnaderna. När punktmolnsinsamling inte behövs kan RGB-kameran fortfarande ta foton och filma, eller samla in bilder för kartläggning av synligt ljus.
